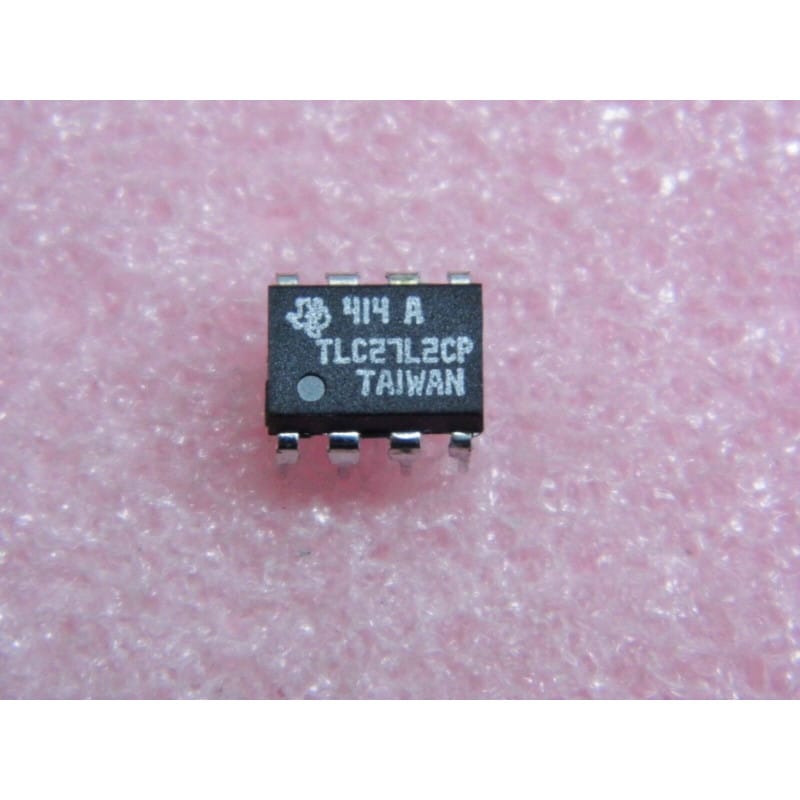

Le TLC27L2CP (fabriqué par Texas Instruments) est un circuit intégré analogique comprenant deux amplificateurs opérationnels indépendants à technologie LinCMOS à très faible consommation (Dual LinCMOS Precision Micropower Operational Amplifier IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8 - suffixe P chez TI) au pas standard de 2,54 mm, ce composant utilise la technologie propriétaire LinCMOS de TI. Il combine l'impédance d'entrée extrêmement élevée des transistors CMOS avec une excellente stabilité temporelle et thermique, bien supérieure aux AOP JFET ou Bipolaires traditionnels dans les applications à très faible consommation.
Son rôle est d'amplifier, filtrer ou comparer des signaux analogiques dans des équipements portables, des capteurs autonomes alimentés par pile, des instruments de mesure ou des circuits d'interface à haute impédance.
Fabricant d'origine : Texas Instruments.
Fonction : Double amplificateur opérationnel de précision LinCMOS micropower.
Boîtier : PDIP-8 / DIP-8 (Plastique 8 broches traversantes).
Signification de la référence :
TLC : Gamme LinCMOS de Texas Instruments.
27 : Famille des AOPs LinCMOS de précision.
L : Version Low-Power / Micropower (consommation ultra-réduite, typiquement 10 uA par canal).
2 : Version double AOP (2 canaux).
C : Plage de température commerciale (0°C à +70°C).
P : Boîtier plastique DIP (PDIP-8).
Performances clés :
Consommation Ultra-Faible (Micropower) : Courant d'alimentation typique de seulement 10 uA par amplificateur (20 uA pour la puce entière), idéal pour les appareils sur batterie.
Courant de Biais d'Entrée Infime : Typiquement 1 pA, ce qui élimine pratiquement toute charge sur les sources à très haute impédance.
Plage de Tension de Mode Commun Intégrant la Masse : La plage d'entrée inclut le rail négatif (GND), permettant un fonctionnement très propre en alimentation simple (Single Supply).
Excellente Stabilité de l'Offset : Faible dérive en température et très faible tension de décalage d'entrée (VIO).
Diagnostic Express (Pas de signal, saturation, temps de réponse lent) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension d'Alimentation (Broches 8 & 4) : Vérifie la présence de la tension continue d'alimentation (ex: +5V, +9V ou +12V CC) entre la broche 8 (VDD) et la broche 4 (GND).
Fonctionnement Linéaire (IN+ vs IN-) : En boucle fermée, la tension sur IN- doit suivre exactement la tension appliquée sur IN+.
Bande Passante / Slew Rate Limit : Attention, la version "L" (TLC27L2) est optimisée pour une consommation minimale (10 uA). Sa vitesse de balayage est donc très lente (0,03 V/us) et sa bande passante limitée à ~110 kHz. Si le signal haute fréquence est déformé (signal carré transformé en triangle), ce n'est pas une panne du composant mais sa limite physique.
Équivalences et Substituts Directs (Dual AOP LinCMOS / CMOS DIP-8) :
Substitut direct de même famille : TLC27L2CP (TI), TLC27L2IP (version industrielle -40°C à +85°C), TLC27L2ACP (version à offset sélectionné).
Variantes de la même famille avec d'autres compromis vitesse/consommation (brochage 100% identique) :
TLC272CP (version standard : 1 kHz/uA, bande passante 2,2 MHz).
TLC27M2CP (version Medium-Power : consommation moyenne 150 uA/canal, 525 kHz).
Équivalents proches en AOP CMOS Single Supply (DIP-8) : TS922IN (ST), LMC6482IN (National / TI), ou à défaut un classique LM358N (Bipolaire, mais consomme plus et courant de biais plus élevé).
Recommandations de Montage :
Sensibilité aux Charges Électrostatiques (ESD) : La technologie LinCMOS possède des grilles isolées très fines. Manipule le composant avec les précautions ESD d'usage (bracelet de masse / tapis antistatique) pour ne pas endommager les entrées.
Découplage d'Alimentation : Même si le composant consomme très peu, place un condensateur céramique de 100 nF au plus près de la broche 8 (VDD) et de la broche 4 (GND) pour éviter les instabilités sur le rail d'alimentation.
