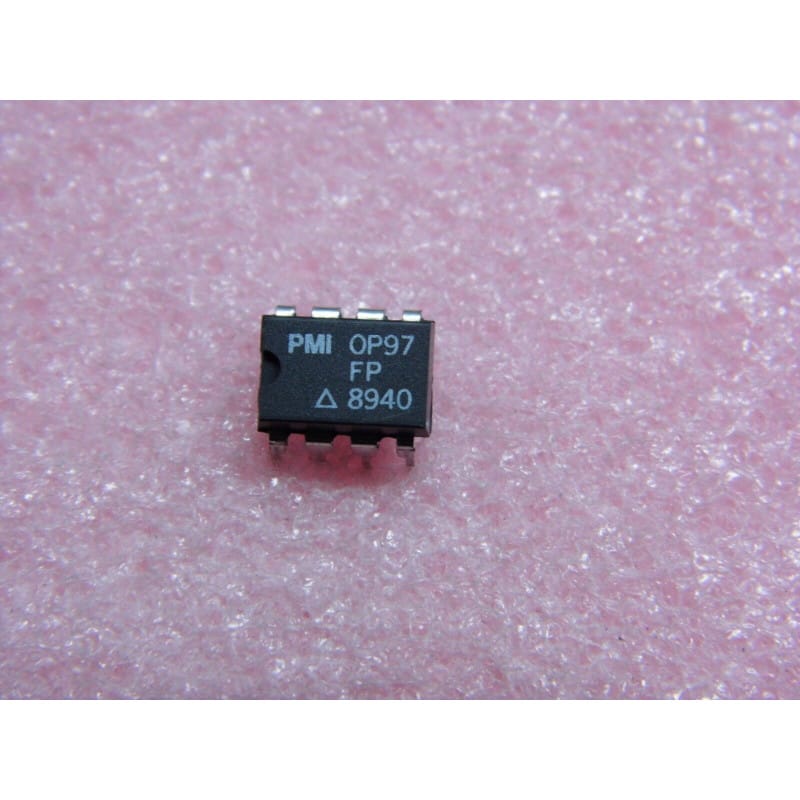

Le OP97FP (fabriqué par Analog Devices) est un amplificateur opérationnel monolithique de super-précision à très faible courant de polarisation (Super-Beta / High-Precision Op-Amp IC).
Logé dans un boîtier DIP plastique à 8 broches (PDIP8 / DIP-8) au pas standard de 2,54 mm, ce composant haut de gamme est une évolution directement améliorée du célèbre composant de référence OP07. Il se distingue par un courant de biais d'entrée extrêmement faible (de l'ordre de quelques picoampères) combiné à un très faible offset en tension et une dérive thermique quasi nulle.
La lettre F indique la classe de précision (Grade F) et la lettre P précise le boîtier DIP plastique (PDIP8). La plage de température opérationnelle de cette version couvre la gamme industrielle (-40°C à +85°C).
On le retrouve dans les préamplificateurs d'instrumentation de haute précision, les intégrateurs à long terme, les convertisseurs courant-tension (I/V) pour photodiodes ou capteurs piézoélectriques, les balances électroniques et les équipements de mesure médicale/laboratoire.
Fabricant d'origine : Analog Devices.
Fonction : Amplificateur opérationnel monocanal de super-précision.
Boîtier : PDIP8 / DIP-8 (Plastique 8 broches traversantes, pas de 2,54 mm).
Signification de la référence :
OP : Gamme d'amplificateurs opérationnels de précision d'Analog Devices.
97 : Modèle haute précision à faible courant de biais (évolution de l'OP07).
F : Grade de précision d'offset/dérive.
P : Boîtier plastique DIP 8 broches.
Performances clés :
Très Faible Courant de Biais (IB) : Typiquement 30 pA max (comparable à des AOP à entrées JFET, mais avec la stabilité d'une entrée Bipolaire).
Tension d'Offset très faible (VOS) : Typiquement 25 uV (max 60 uV à 100 uV selon grade).
Très Faible Dérive Thermique : Dérive d'offset de seulement 0,6 uV/°C.
Taux de Réjection de Mode Commun (CMRR) : Supérieur à 114 dB.
Faible Consommation : Courant d'alimentation au repos de seulement 380 uA (faible auto-échauffement).
Pinout / Architecture Générale (DIP-8 - Standard Single Op-Amp) :
Broche 1 : Offset Null (Ajustement de l'offset via potentiomètre externe).
Broche 2 : Entrée Inversante (-).
Broche 3 : Entrée Non-Inversante (+).
Broche 4 : Alimentation Négative (V- / GND).
Broche 5 : Non Connectée (NC).
Broche 6 : Sortie (OUT).
Broche 7 : Alimentation Positive (V+).
Broche 8 : Offset Null (Deuxième extrémité du potentiomètre d'offset).
Diagnostic Express (Dérive de mesure, offset anormal ou saturation en sortie) :
Mesures sous tension (au multimètre de précision) :
Vérifie la présence des tensions d'alimentation symétriques (ex: +15V en broche 7 et -15V en broche 4).
En court-circuitant les entrées à la masse, mesure la tension de sortie sur la broche 6 : elle doit être extrêmement proche de 0 mV (quelques dizaines de microvolts).
Si la sortie sature sur l'un des rails (+15V ou -15V) alors que les entrées sont équilibrées, la puce est défectueuse ou une fuite de courant sur le circuit imprimé perturbe l'entrée.
Courants de Fuite du Circuit Imprimé (Garde d'Entrée) :
En raison de l'extrême sensibilité du courant de biais de l'OP97 (30 pA), la moindre trace d'humidité, de résidu de flux de soudure ou de poussière sur le PCB entre la broche V+ (+15V) et l'entrée peut créer un courant de fuite bien supérieur au courant de biais de l'AOP !
Nettoie impérativement la carte à l'alcool isopropylique (IPA) autour des broches 2 et 3.
Équivalences et Substituts :
Équivalents directs : OP97EP, OP97FPZ (version conforme RoHS / sans plomb), OP97GP.
Remplacement rétrocompatible (Brochage 100% identique) : Peut remplacer un OP07, OP77, AD707 ou LT1001 pour améliorer drastiquement les performances sur les entrées à haute impédance.
Recommandations de Montage :
Réglage de l'Offset : Si l'application exige un annulation absolue du VOS, raccordez un potentiomètre de précision de 20 kOhms entre les broches 1 et 8, avec le curseur relié à V+ (broche 7).
Support DIP8 : Utilise un support DIP-8 à contacts tulipe plaqués or pour éviter les contacts résistifs ou les fuites de courant sur les signaux de mesure microvolt/picoampère.
