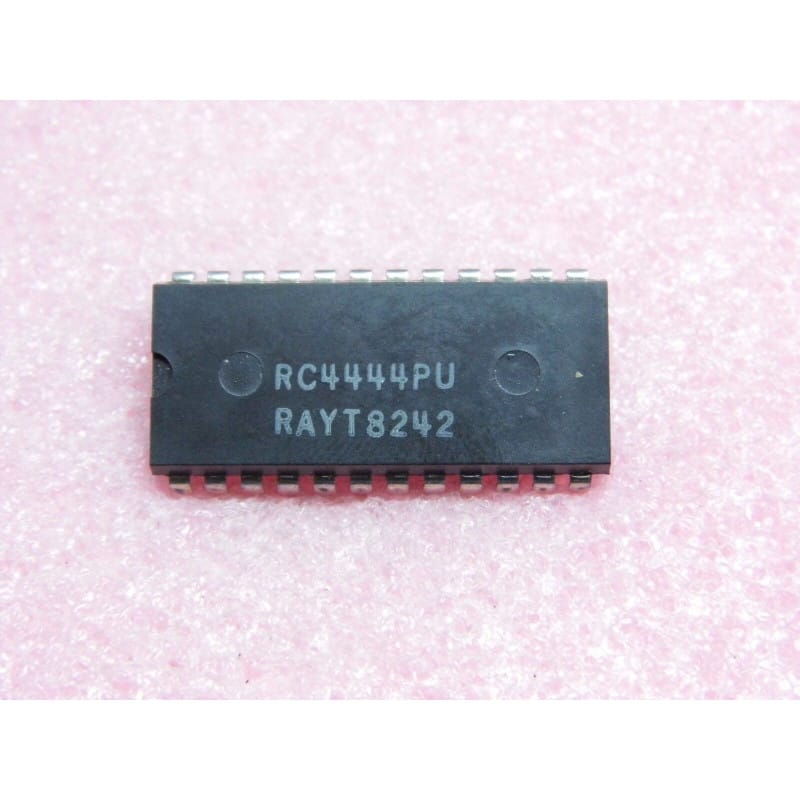

Le RC4444PU (fabriqué par Raytheon Semiconductor) est un circuit intégré spécialisé jouant le rôle de commutateur matriciel de signaux (Cross Point Switch / Spatial Audio & Video Matrix Switch IC).
Logé dans un boîtier DIP plastique à 24 broches (PDIP24 / DIP-24) au pas standard de 2,54 mm, ce composant hautement spécialisé des années 80 et 90 est conçu pour l'aiguillage analogique ou logique multi-voies. Il permet de connecter de façon programmable n'importe quelle entrée parmi un groupe vers n'importe quelle sortie, agissant comme un distributeur/matrice de commutation électronique sans contact mécanique.
On le retrouve dans les centrales téléphoniques PABX, les matrices de commutation vidéo broadcast, les tables de mixage ou baies de brassage audio automatisées, les équipements de test automatique (ATE) et l'instrumentation de mesure.
Fabricant d'origine : Raytheon Semiconductor.
Fonction : Matrice de croisement / Commutateur de point de croisement (Cross Point Switch).
Boîtier : PDIP24 / DIP-24 (Plastique 24 broches, pas de 2,54 mm).
Signification de la référence :
RC : Gamme de circuits intégrés Raytheon Semiconductor.
4444 : Référence de la famille de matrice de commutation (Crosspoint Switch).
P : Boîtier plastique DIP (Plastic DIP).
U : Option de sélection / finition industrielle.
Performances clés :
Matrice Multi-Voies : Permet la commutation croisée bidirectionnelle ou unidirectionnelle de plusieurs canaux indépendants.
Faible Faible Résistance à l'État Passant (Ron) : Offre une faible atténuation du signal analogique ou vidéo qui le traverse.
Isolation Élevée : Très faible diaffonie (Crosstalk) entre les canaux non sélectionnés pour préserver la pureté du signal audio/vidéo.
Commande Numérique : Lignes d'adressage logique pour configurer la matrice d'interconnexion via microprocesseur ou bus de commande.
Pinout / Architecture Générale (DIP-24) :
Entrées / Sorties Analogiques (X / Y Lines) : Broches de signal destinées à recevoir les sources et à les aiguiller vers les destinations choisies.
Entrées de Commande / Adressage : Lignes logiques permettant de sélectionner le point de croisement (X, Y) à fermer ou ouvrir.
Validation / Strobe (CE / Latch) : Permet d'appliquer ou de mémoriser la nouvelle configuration du réseau de commutation.
Alimentation / Masse : Broches VCC, VEE (ou VSS) et GND.
Diagnostic Express (Voie audio/vidéo coupée, grésillements, canal bloqué ou diaphonie) :
Mesures sous tension (au multimètre CC et oscilloscope/générateur) :
Vérifie la présence des tensions d'alimentation positives et négatives sur les broches VCC et VEE. Un rail manquant bloque toute la matrice.
Injecte un signal de test à l'entrée et suis son parcours à l'oscilloscope : si le signal est présent en entrée d'un point de croisement mais n'apparaît pas en sortie alors que l'adresse logique correspondante est active, le point de commutation interne est détruit.
Vérifie l'état des lignes de commande logique : un niveau flottant sur une broche d'adresse peut provoquer le basculement erratique des liaisons internes.
Équivalences et Substituts :
Équivalents directs de la même famille Raytheon : RC4444R, RC4444N, RC4444.
Attention : Les matrices de croisement (Crosspoint Switch) possèdent des topologies internes et des brochages extrêmement spécifiques. Il n'existe généralement pas d'équivalent universel direct chez d'autres fabricants (type CD4066 ou MT8816) sans modifier complètement le tracé du circuit imprimé. Il convient de le remplacer par une puce d'origine RC4444PU.
Recommandations de Montage :
Propreté des Signaux Analogiques : La matrice manipulant des signaux audio/vidéo faibles, veille au découplage rigoureux des rails d'alimentation (condensateurs de 100 nF au plus près du boîtier).
Support DIP24 : Utilise un support DIP-24 large (contacts tulipe) pour faciliter les interventions et préserver les pistes en cas de remplacement sur une baie d'aiguillage vintage.
