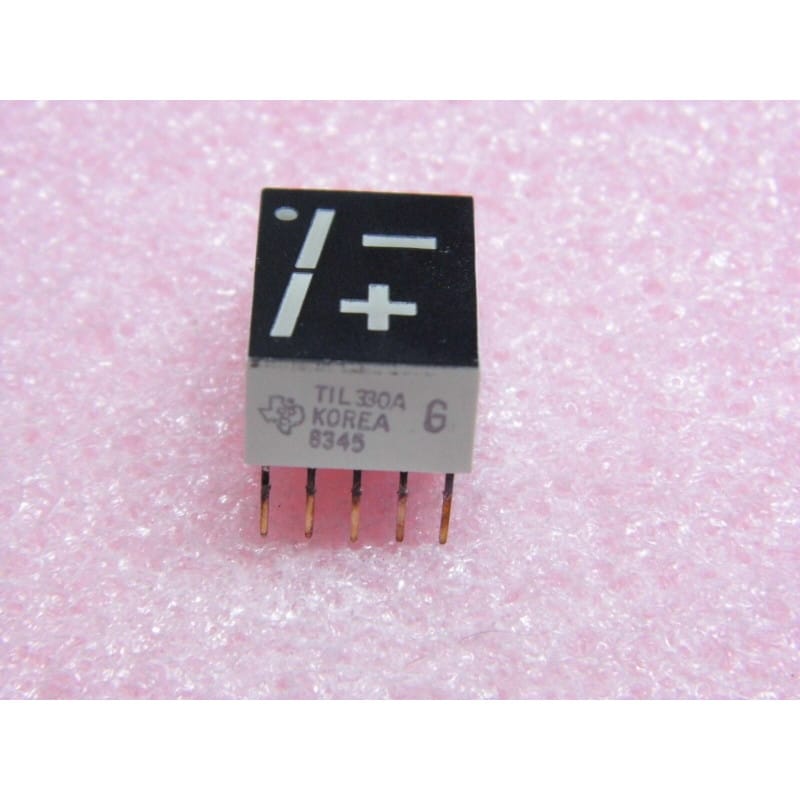

Le TIL330A (fabriqué par Texas Instruments) est un afficheur numérique à LED à 7 segments avec point décimal à droite (7-Segment Single Digit LED Display).
Logé dans un boîtier DIP plastique à 10 broches (PDIP10 / DIP-10) au pas standard de 2,54 mm, ce composant est un classique emblématique de l'affichage numérique des années 70 et 80. On le retrouve très fréquemment dans les multimètres vintage, les fréquencemètres, les horloges numériques et les équipements de mesure électroniques d'époque.
Il est configuré en Anode Commune (Common Anode), ce qui signifie que les anodes de toutes les LED internes (segments A à G + point décimal) sont reliées ensemble sur des broches communes, tandis que chaque cathode individuelle est pilotée séparément par niveau bas (0 V).
Fabricant d'origine : Texas Instruments (TI).
Fonction : Afficheur numérique 7 segments à LED rouge + point décimal (DP).
Configuration : Anode Commune (Common Anode).
Boîtier : PDIP10 / DIP-10 (Plastique 10 broches traversantes, pas de 2,54 mm).
Couleur d'affichage : Rouge (Red / GaAsP).
Signification de la référence :
TIL : Gamme d'optoélectronique historique de Texas Instruments (Texas Instruments Logic/Opto).
330 : Famille d'afficheurs 7 segments haute lisibilité.
A : Variante à Anode Commune (contrairement aux versions B/C qui peuvent varier en configuration/polarité).
Performances clés :
Tension Directe (VF) : Typiquement 1,6 V à 2,0 V par segment.
Courant Direct Nominal (IF) : 10 mA à 20 mA par segment.
Hauteur des Chiffres : ~7,6 mm (0,3 pouce) pour une excellente lisibilité à courte distance.
Compatibilité Logique : Directement pilotable par les décodeurs/drivers 7 segments classiques (ex: SN7447, CD4511 avec résistances de limitation).
Pinout / Architecture Générale (DIP-10) :
Anodes Communes (Common Anode) : Généralement reliées aux broches d'alimentation positive (+5V via la carte).
Cathodes Individuelles (A à G) : Relient chaque segment (A, B, C, D, E, F, G) vers les sorties du décodeur (ex: 74LS47).
Cathode DP : Commande du point décimal droit.
Diagnostic Express (Segment éteint, chiffre incomplet ou luminosité faible) :
Un ou plusieurs segments ne s'allument pas :
Teste le segment individuellement au multimètre en mode Test Diode : pointe rouge (positive) sur la broche Anode Commune, pointe noire (négative) sur la broche de la cathode du segment (ex: A ou B). Le segment doit s'éclairer faiblement et le multimètre doit afficher environ 1,6 V à 1,8 V.
Si un segment ne s'allume pas du tout lors du test diode direct, la jonction LED interne correspondante est coupée (composant HS).
Si tous les segments s'allument en test direct mais pas dans le circuit, vérifie la résistance de rappel/limitation de courant associée au segment ou la sortie du CI décodeur (ex: SN7447).
Aucun segment ne s'allume :
Vérifie la présence du +5V sur la/les broche(s) d'Anode Commune.
Équivalences et Substituts :
Peut être remplacé par la majorité des afficheurs 7 segments rouges 0,3" à Anode Commune possédant le même brochage standard (ex: MAN72A, MAN74A, HD1075R, LTS312R).
Recommandations de Montage :
Résistances de Limitation Obligatoires : Ne jamais brancher un segment directement sur une source de tension sans résistance en série (valeur typique : 220 Ohms à 470 Ohms sous +5V) pour éviter la destruction immédiate des jonctions LED.
Support DIP10 : Utilise un support DIP-10 (ou deux rangées de barrettes tulipe 5 broches) lors du remplacement sur un PCB ancien pour éviter de chauffer excessivement les broches du composant au fer à souder.
