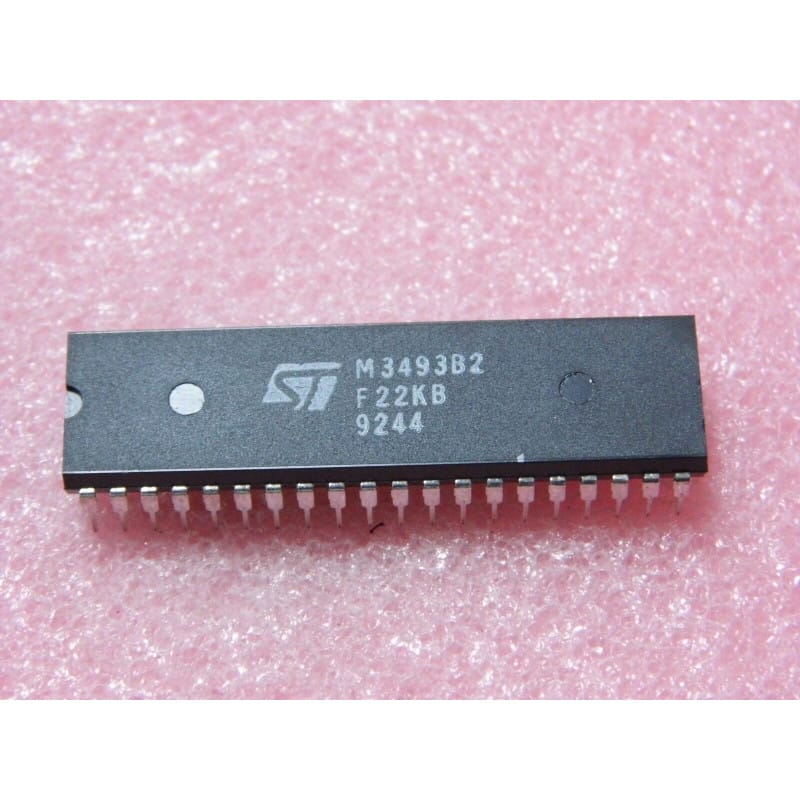

Le M3493B2 (fabriqué par SGS-Thomson / STMicroelectronics) est un circuit intégré monolithique LSI générateur de synthèse vocale / processeur vocal (Voice Synthesizer IC).
Logé dans un boîtier DIP plastique à 40 broches (PDIP40 / DIP-40) au pas standard de 2,54 mm, ce composant est une référence spécialisée issue des technologies de synthèse vocale des années 80 et début 90. On le retrouve principalement dans les systèmes d'alarme parlants, l'électronique automobile (synthèse vocale d'avertissement de bord), la domotique ancienne, la monétique et les équipements industriels nécessitant une restitution sonore/vocale automatisée.
Il s'appuie sur une mémoire interne/externe contenant des dictionnaires de phonèmes ou de mots préenregistrés pour reconstituer des messages vocaux intelligibles à destination d'un étage d'amplification audio.
Fabricant d'origine : SGS-Thomson (STMicroelectronics).
Fonction : Générateur de synthèse vocale / Synthétiseur vocal programmable.
Boîtier : PDIP40 / DIP-40 (Plastique 40 broches traversantes, pas de 2,54 mm).
Signification de la référence :
M : Gamme de circuits intégrés logiques et télécom/audio de SGS-Thomson.
3493 : Référence de la famille du processeur de synthèse vocale.
B2 : Masque de ROM interne, révision du circuit ou jeu de vocabulaires prédéfinis.
Performances clés :
Restitution Vocale Intégrée : Traitement numérique des données vocales compressées pour restituer la parole.
Interface Microprocesseur / Logique : Pilotable via un bus de commande binaire pour sélectionner les messages ou les mots à émettre.
Sortie Audio D/A : Convertisseur numérique-analogique (DAC) ou étage de sortie PWM intégré pour attaquer directement un filtre passe-bas et un amplificateur audio.
Gestion des Pauses et Intonations : Commande des durées, des silences et des enchaînements de phrases.
Pinout / Architecture Générale (DIP-40) :
Bus de Sélection / Adresses : Lignes de commande pour choisir le mot ou le message vocal à restituer.
Lignes de Contrôle (Start/Trigger, Busy, Reset) :
Start / Strobe : Impulsion de déclenchement pour lancer la restitution.
Busy / Standby : Ligne indiquant que le circuit est en train de parler (passe au niveau bas/haut selon le mode pendant l'émission vocale).
Sortie Audio (Analog Out / Audio SGL) : Signal analogique reconstruit à envoyer vers un filtre actif/passe-bas puis vers un AOP/amplificateur de puissance (ex: LM386 / TDA2003).
Entrées Horloge / Quartz : Broches de raccordement pour quartz/résonateur céramique assurant la cadence exacte de la voix.
Alimentation / Masse : VCC (+5V) et GND.
Diagnostic Express (Absence de son, message tronqué ou voix déformée) :
Pas de son lors du déclenchement :
Vérifie la présence d'un +5V stable sur les broches d'alimentation et la présence de l'oscillation sur les broches du quartz à l'oscilloscope.
Contrôle la ligne Busy : si elle ne change pas d'état lors de l'impulsion sur la ligne Strobe/Start, le composant ne reçoit pas l'ordre ou est figé.
Injecte un signal audio de test à la sortie du filtre audio pour vérifier si le problème vient du M3493B2 ou de l'amplificateur audio final.
Voix trop aiguë, trop grave ou inaudible :
Vérifie la fréquence de l'horloge système (condensateurs de découplage du quartz fuyards ou quartz hors fréquence).
Équivalences et Substituts :
Attention : Les synthétiseurs vocaux d'époque (familles M3493, SPO256, MEA8000, UAA1003) contiennent souvent des masques de ROM spécifiques à chaque fabricant/application. En cas de remplacement, il est indispensable de retrouver exactement la même référence suffixée M3493B2 pour garantir la restitution du bon vocabulaire.
Recommandations de Montage :
Filtrage Audio de Sortie : Le signal en sortie du processeur vocal contient des fréquences d'échantillonnage de découpage. Assure-toi que les condensateurs du filtre passe-bas en sortie ne sont pas dégradés (sèche des condensateurs chimiques).
Support DIP40 : Utilise impérativement un support DIP-40 (contacts tulipe) pour protéger cette puce vintage devenue rare lors des opérations de test et de maintenance.
