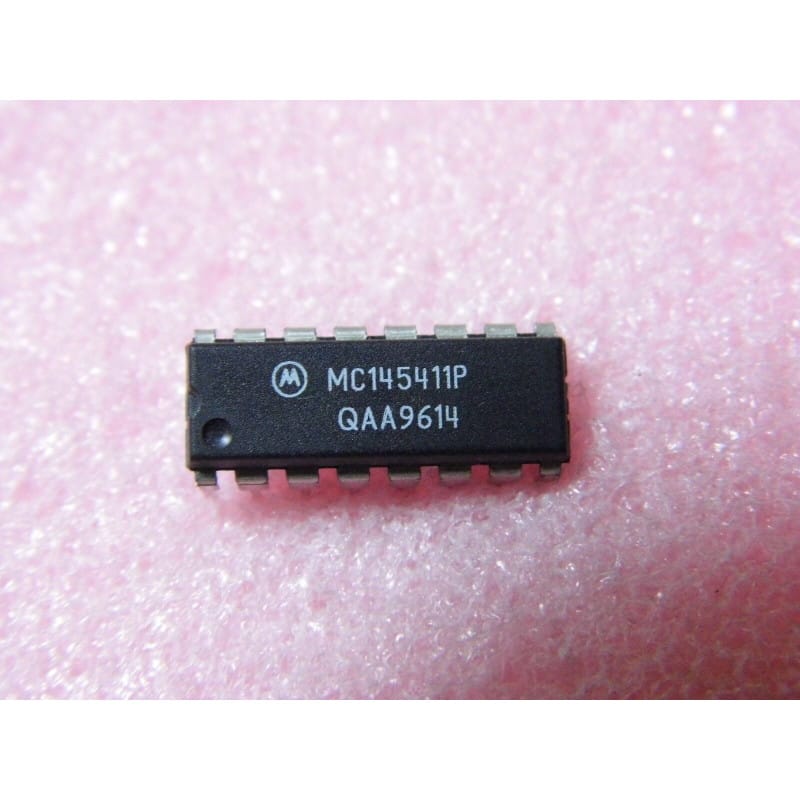

Le MC145411P (fabriqué par Motorola) est un circuit intégré monolithique CMOS générateur de débits en bauds et diviseurs de fréquence programmables (Bit Rate Generator / Dual Baud Rate Generator IC).
Logé dans un boîtier DIP plastique à 16 broches (PDIP16 / DIP-16) au pas standard de 2,54 mm, ce composant de la famille CMOS série 14000 est une puce spécialisée clé dans les cartes de télécommunication et cartes d'interface série vintage. Son rôle principal est de générer à partir d'un simple quartz toutes les fréquences d'horloge standardisées indispensables aux liaisons RS-232, RS-422, modems et UART (type 6850, 8250, 16550) : 110, 300, 600, 1200, 2400, 4800, 9600 bauds, etc.
Grâce à ses diviseurs internes et ses lignes de sélection d'adresse, il délivre simultanément deux fréquences programmables indépendantes (pour l'émission et la réception série).
Fabricant d'origine : Motorola (NXP / Onsemi).
Fonction : Générateur / Diviseur de débit en bauds (Baud Rate Generator) programmable.
Boîtier : PDIP16 / DIP-16 (Plastique 16 broches traversantes, pas de 2,54 mm).
Signification de la référence :
MC : Gamme de circuits intégrés Motorola.
145 / 45 : Famille logique CMOS série 14000 / 4000.
411 : Référence de la fonction générateur de baud rate.
P : Boîtier plastique DIP (Plastic DIP).
Performances clés :
Génération d'Horloges Multiples : Fournit 16 fréquences d'horloge de transmission/réception différentes dérivées d'une seule référence d'horloge (quartz de 1,8432 MHz ou 5,0688 MHz typiquement).
Sorties Indépendantes Tx / Rx : Deux canaux de sortie programmables séparément pour gérer des débits d'émission et de réception asymétriques.
Facteurs de Multiplication UART : Génère directement des horloges en mode x1, x16 ou x64 indispensables aux UART.
Basse Consommation CMOS : Très faible courant de fonctionnement.
Large Plage de Tension : Fonctionne de +3V à +18V CC.
Pinout / Architecture Générale (DIP-16) :
Broches d'Horloge / Quartz (X1, X2 / OSC) : Connexion du quartz de référence externe (souvent 1,8432 MHz pour obtenir des bauds exacts sans erreur de division) et des condensateurs associés.
Entrées de Sélection (A0, A1, A2, A3...) : Lignes de commande binaire permettant de choisir la vitesse désirée (ex: 9600 bauds).
Sorties d'Horloge (TxC, RxC, Fout) : Sorties des fréquences d'horloge divisées prêtes à attaquer les broches Tx Clock et Rx Clock de l'UART.
Broche 8 (Masse / VSS) : 0V.
Broche 16 (Alimentation / VDD) : +3V à +18V (typiquement +5V ou +12V).
Diagnostic Express (Erreur de framing RS-232, caractères corrompus sur terminal, pas de transmission) :
Mesures sous tension (au multimètre CC, fréquencemètre ou oscilloscope) :
Vérifie la présence du +VDD sur la broche 16 et du 0V sur la broche 8.
Place la sonde d'oscilloscope sur les broches du quartz : tu dois observer une onde sinusoïdale/créneau stable à la fréquence du quartz (ex: 1,8432 MHz). Si le quartz ne s'amorce pas, vérifie ses condensateurs de charge (22 pF) ou change le quartz.
Mesure la fréquence exacte sur la sortie d'horloge (TxC ou RxC) avec un fréquencemètre : pour un débit de 9600 bauds avec un UART en mode x16, tu dois mesurer exactement 153,6 kHz (9600 x 16).
Si la fréquence est fausse, dérivée ou absente alors que le quartz oscille correctement et que les broches de sélection A0-A3 sont stables, la section diviseur interne de la puce est HS.
Équivalences et Substituts :
Équivalents directs : MC145411CP, HD4702 / 4702 (fonctions génératrices de bauds très proches), MC145411L (version céramique).
Attention : À ne pas confondre avec le timer/diviseur programmable universel MC14541B (DIP-14) qui est un simple temporisateur.
Recommandations de Montage :
Stabilité du Quartz : La précision de la liaison série dépendant directement de la fréquence d'horloge, veille à utiliser des condensateurs céramiques NPO/C0G de 15 pF à 30 pF sur le quartz pour éviter tout glissement thermique de la vitesse de transmission.
Support DIP16 : Utilise un support DIP-16 classique pour faciliter le remplacement lors des dépannages de cartes de communication, modems industriels et contrôleurs réseau d'époque.
