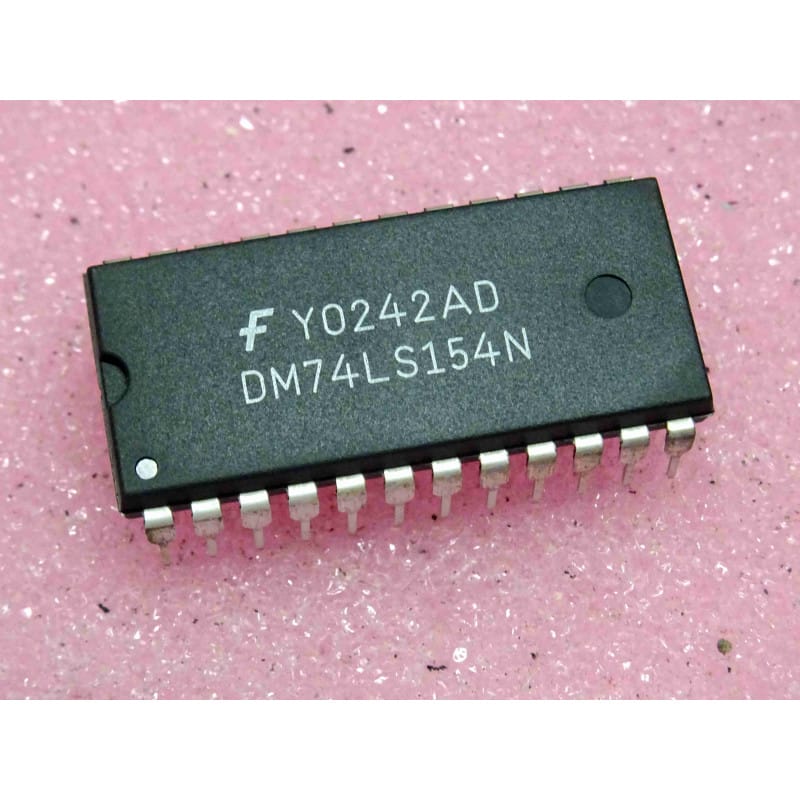

Le DM74LS154N (fabriqué par National Semiconductor ou Fairchild) est un circuit intégré logique monolithique de la famille TTL Low-power Schottky (LS). Proposé en composant d'origine authentique et neuf de stock d'époque (NOS), il se présente sous la forme d'un boîtier plastique large double en ligne à 24 broches (DIP24 ou DIL24).
Ce circuit logique classique est conçu pour décoder 4 entrées binaires (lignes d'adresse A, B, C, D) en l'une des 16 sorties mutuellement exclusives (de 0 à 15). Les sorties sélectionnées passent à l'état logique BAS (Active-Low). Il dispose également de deux entrées de validation stroboscopique (G1 et G2) raccordées en ET logique, ce qui permet d'utiliser facilement le circuit comme décodeur ou comme démux de données à 16 sorties. On retrouve ce composant de manière très classique dans les circuits de décodage d'adresses mémoires des ordinateurs rétro 8/16 bits (Apple II, ordinateurs d'apprentissage), dans la gestion matricielle de claviers, le contrôle de lampes de flippers électroniques, et dans l'adressage de périphériques industriels.
Décodage Rapide 4 vers 16 : Permet d'adresser de façon unique 16 lignes distinctes à partir de seulement 4 lignes de contrôle binaires.
Double Entrée de Validation (Strobe) : Facilite la cascade de décodeurs pour étendre l'adressage à 32, 64 lignes ou plus sans logique externe.
Technologie TTL Low-power Schottky (LS) : Offre un excellent compromis entre temps de propagation ultra-court (environ 20 ns) et consommation électrique maîtrisée.
Le diagnostic classique "Sélection multiple de lignes, absence d'adressage ou sorties bloquées" :
Plusieurs sorties actives à l'état bas en même temps : Par conception, le DM74LS154N ne doit avoir qu'une seule et unique sortie active (0V) à la fois pour une adresse d'entrée donnée. Si vous observez plusieurs broches de sortie à l'état bas simultanément, ou si toutes les sorties restent bloquées à l'état haut (5V) quelles que soient les adresses appliquées, le décodeur interne est défectueux. Une surtension sur le bus d'adresse ou une décharge statique a généralement endommagé la logique de la puce. Son remplacement par ce composant NOS d'origine résout la panne d'adressage.
Le piège des entrées de validation (G1 & G2) : Pour que le décodage s'effectue, les deux broches de validation G1 (broche 18) et G2 (broche 19) doivent impérativement être connectées à un état logique bas (0V / GND). Si l'une de ces deux broches reste flottante ou passe à l'état haut (5V), toutes les 16 sorties du circuit seront immédiatement forcées à l'état haut (1) par sécurité. Vérifiez l'état de ces lignes de contrôle à l'oscilloscope avant d'incriminer le circuit.
Vérification du découplage d'alimentation : Les transitions d'adresses et la commutation de 16 lignes de sortie peuvent créer de petites perturbations rapides sur le rail d'alimentation 5V. Assurez-vous qu'un condensateur de découplage céramique d'époque de 100 nF est connecté au plus près de la broche 24 (VCC) et de la broche 12 (GND) du circuit intégré.
Précautions de manipulation et de montage :
Utilisation d'un support recommandée : Le boîtier DIP24 large à 24 broches présente de nombreuses pattes d'alignement. Pour éviter de stresser thermiquement la carte mère d'époque ou le composant lui-même lors de la pose, l'utilisation d'un support de précision tulipe au format DIP24 (largeur 600 mil) est vivement recommandée.
Soudage et nettoyage d'atelier : Dessoudez l'ancien composant avec précaution sans arracher les œillets métalliques des pistes. Soudez proprement le nouveau support à l'aide d'un fer réglé à 300°C maximum, puis nettoyez méticuleusement la zone avec de l'alcool isopropylique pur pour supprimer tout résidu de flux conducteur ou acide avant d'insérer le décodeur.
