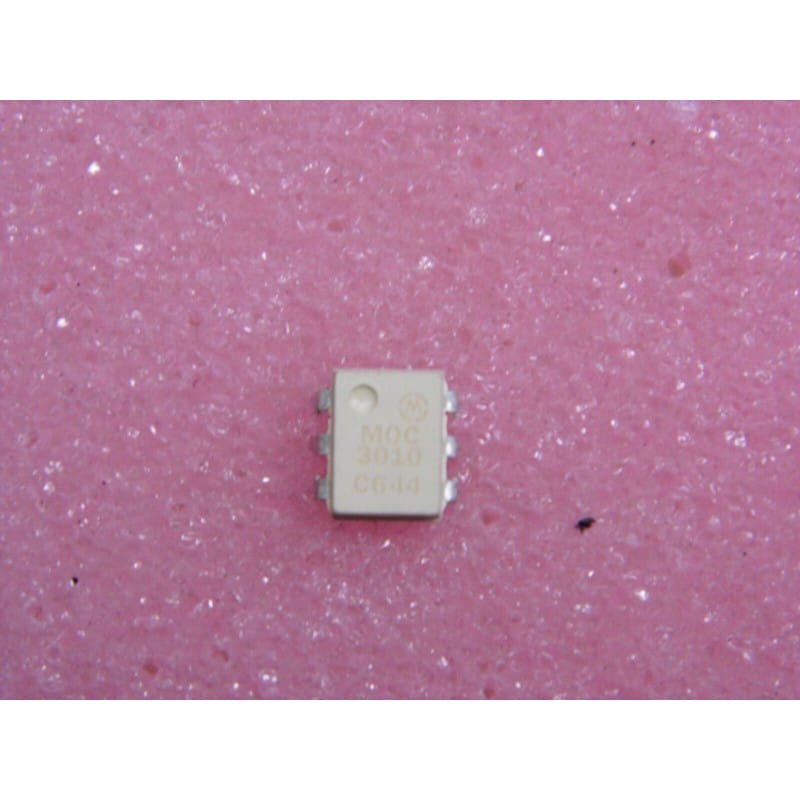

Le MOC3010 (développé à l'origine par Motorola) est un circuit intégré monolithique optocoupleur à sortie Triac non détecteur de zéro (Random-Phase Optoisolator Triac Driver IC).
Logé dans un boîtier DIP plastique à 6 broches (PDIP6 / DIP-6), ce composant est un incontournable des cartes de puissance et de commande d'équipements sur le réseau secteur (230 V CA). Il assure une isolation galvanique totale entre la partie commande basse tension (microcontrôleur, carte logique) et le Triac de puissance commutant la charge alternative (moteurs, résistances chauffantes, éclairage, gradateurs/dimmers).
Il intègre une diode électroluminescente (DEL) à infrarouge en GaAs couplée optiquement à un commutateur opto-Triac au silicium capable de déclencher à n'importe quel moment du cycle de la tension secteur.
Fabricant d'origine : Motorola
Fonction : Opto-Triac / Driver de Triac de puissance avec isolation galvanique.
Boîtier : PDIP6 / DIP-6 (Plastique 6 broches traversantes, pas de 2,54 mm).
Conditionnement : Vendu par lot de 2 pièces (Lot x 2).
Signification de la référence :
MOC : Série standard d'optocoupleurs de commande chez Motorola.
301 : Famille des drivers opto-Triac pour tension réseau 115 V / 230 V.
0 : Sensibilité de déclenchement (courant LED requis If max = 15 mA).
Performances clés :
Commutation à phase aléatoire (Random-Phase) : Amorce le Triac de puissance immédiatement à la réception de l'impulsion LED, idéal pour les applications de variation de puissance (dimming / gradateur) ou la commande rapide.
Haute tension d'isolement : Isolation galvanique jusqu'à 7 500 V RMS entre le côté commande et le côté secteur.
Tension blocage en état de veille : Supporte une tension crête répétitive (Vdrm) de 250 V minimum.
Faible courant de commande : Déclenchement garanti de l'opto-Triac avec un courant direct de LED de seulement 15 mA.
Diagnostic Express (Défaut d'allumage de la charge, charge bloquée ON ou clignotements) :
La charge alternative ne s'allume jamais :
Teste la LED d'entrée au multimètre (mode test de diode) entre la broche 1 (Anode) et la broche 2 (Cathode). Tu dois mesurer une chute de tension directe d'environ 1,2 V.
Vérifie le courant injecté dans la LED : si le microcontrôleur n'envoie pas au moins 10 à 15 mA, l'opto-Triac ne s'amorcera pas.
La charge reste constamment allumée (Court-circuit) : Si l'opto-Triac a subi une surtension secteur ou un court-circuit sur le Triac principal, l'étage de sortie (broches 4 et 6) peut être détruit en court-circuit permanent.
Recommandations de Montage :
Brochage DIP6 :
Broche 1 : Anode (LED commande +)
Broche 2 : Cathode (LED commande -)
Broche 3 : NC (Non connectée)
Broche 4 : Terminal Principal Opto-Triac (Vers Gâchette / Gate du Triac de puissance)
Broche 5 : NC (Substrat interne / Ne pas connecter)
Broche 6 : Terminal Principal Opto-Triac (Vers Anode/Secteur via résistance de protection)
Circuit Snubber conseillé : Sur charge inductive (moteur, transformateur), ajoute un réseau RC de protection (Snubber : ex. 39 Ohms + 10 nF) en parallèle de l'opto-Triac pour éviter les amorçages intempestifs dus aux dV/dt du secteur.
Conditionnement par 2 : Lot de 2 puces idéal pour équiper deux voies de commande indépendantes ou conserver un composant de secours en atelier.
