Le TLP523 / P523 (développé par Toshiba) est un circuit intégré monolithique optocoupleur / photocoupleur à sortie Darlington (High CTR Darlington Output Photocoupler IC).
Logé dans un boîtier compact DIP plastique à 4 broches (PDIP4 / DIP-4), ce composant est spécialement conçu pour les applications nécessitant un rapport de transfert de courant (CTR) extrêmement élevé avec un très faible courant d'attaque en entrée. On le retrouve dans les alimentations à découpage, les relais statiques, les commandes de solénoïdes/relais, la domotique et les interfaces d'isolations d'automates.
Il intègre une diode électroluminescente (DEL) à infrarouge en GaAs couplée optiquement à un phototransistor Darlington au silicium, garantissant une tension d'isolement élevée allant jusqu'à 2 500 V RMS.
Fabricant d'origine : Toshiba (marquage TOL sur le boîtier).
Fonction : Optocoupleur / Photocoupleur à sortie Darlington.
Boîtier : PDIP4 / DIP-4 (Plastique 4 broches traversantes, pas de 2,54 mm).
Conditionnement : Vendu par lot de 2 pièces (Lot x 2).

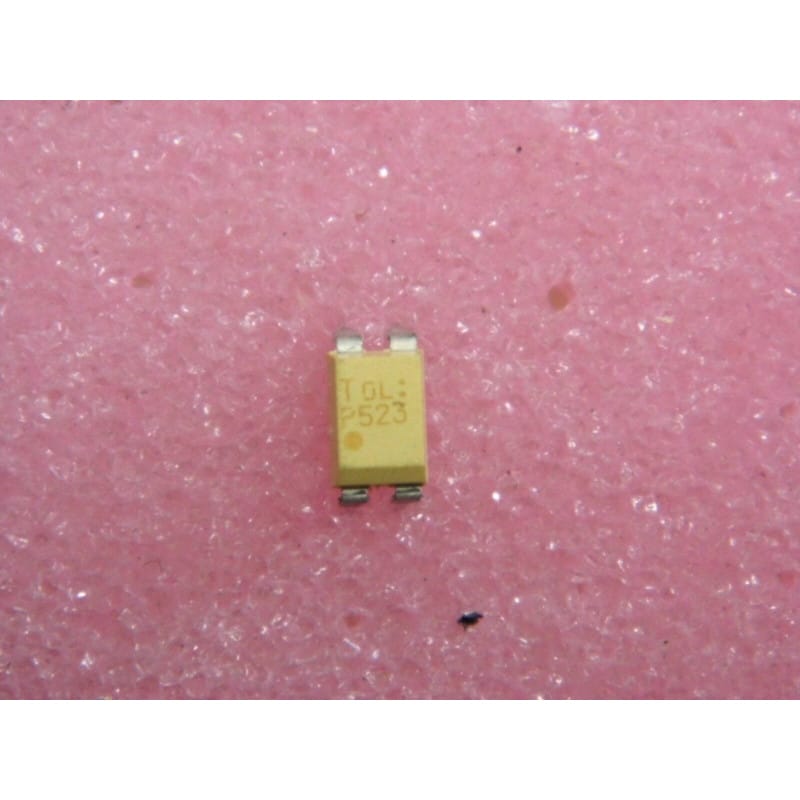

Désignation du marquage :
TOL : Toshiba (Toshiba Optical).
P523 : Marquage court de la référence TLP523.
Point gravé : Repère d'orientation de la broche 1 (Anode).
Performances clés :
Rapport de transfert de courant (CTR) très élevé : Minimum 500 % (et jusqu'à 1000 % et plus), ce qui permet de piloter la sortie même avec un courant direct de LED très faible (If de seulement 1 mA).
Tension de blocage élevée (Vceo) : Le transistor Darlington de sortie supporte jusqu'à 55 V.
Isolation galvanique : Protection jusqu'à 2 500 V RMS entre le circuit d'entrée et le circuit de sortie.
Commande directe de charge : Grâce au montage Darlington interne, il peut commuter des courants de sortie plus importants (jusqu'à 150 mA) que les optocoupleurs à transistor simple.
Diagnostic Express (Pas de déclenchement ou saturation lente de la charge) :
La sortie ne commute pas (Charge reste inactive) :
Teste la LED d'entrée au multimètre (mode test de diode) entre la broche 1 (Anode) et la broche 2 (Cathode). La chute de tension directe doit être d'environ 1,1 V à 1,3 V.
Grâce au gain Darlington élevé, un très faible courant (1 mA à 5 mA) suffit pour saturer le composant. Si le signal arrive mais que la sortie ne conduit pas, le sous-ensemble Darlington de sortie est probablement coupé.
Temps de désaturation plus long : En raison de la structure Darlington interne, le temps de coupure (off-time) est légèrement plus long qu'un optocoupleur à transistor simple. Si l'application demande une vitesse de commutation très élevée (ex: bus rapide), réduis la résistance de charge de sortie.
Recommandations de Montage :
Brochage DIP4 :
Broche 1 : Anode (LED +) - repérée par le point gravé en bas à gauche sur la photo
Broche 2 : Cathode (LED -)
Broche 3 : Émetteur ( Darlington Output )
Broche 4 : Collecteur ( Darlington Output )
Conditionnement par 2 : Vendu par lot de 2 pièces, pratique pour équiper deux canaux de commande distincts ou conserver un composant de remplacement pour l'atelier.
