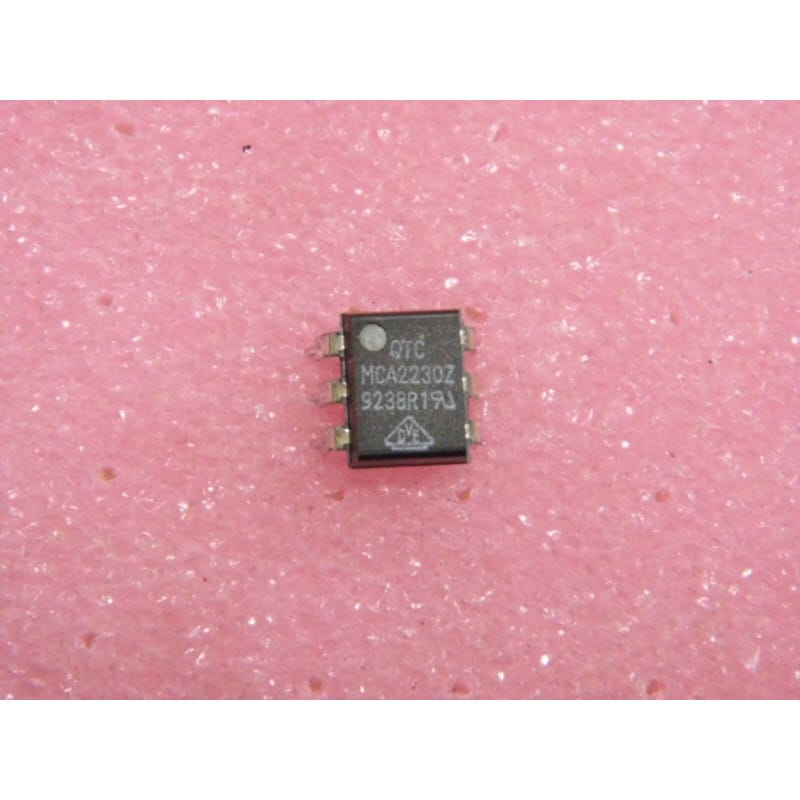

Le MCA2230Z (fabriqué par QTC - Quality Technologies Corp., également produit par Isocom / Vishay) est un circuit intégré monolithique optocoupleur / photocoupleur à sortie phototransistor Darlington avec connexion de base (Darlington Output Optocoupler with Base IC).
Logé dans un boîtier DIP plastique noir à 6 broches (PDIP6 / DIP-6), ce composant est utilisé pour l'isolement galvanique à très fort gain de transfert, la commande de relais, le découplage logique/puissance et les interfaces logiques TTL/CMOS.
Il combine une diode électroluminescente (LED) infrarouge en entrée et un phototransistor monté en configuration Darlington en sortie. La broche de base accessible permet d'ajuster le temps de commutation ou de modifier le seuil de sensibilité au bruit réseau/parasites.
Fabricant d'origine : QTC (Quality Technologies Corp., repris par Fairchild / ON Semi).
Fonction : Optocoupleur à isolation galvanique avec sortie phototransistor Darlington et accès base.
Boîtier : PDIP6 / DIP-6 (Plastique noir 6 broches traversantes, pas de 2,54 mm).
Signification de la référence :
MCA : Gamme d'optocoupleurs Darlington d'origine Quality Technologies / General Instrument.
2230 : Modèle à sortie Photodarlington haute sensibilité avec base.
Z : Variante de spécification de lot / option de boîtier.
Performances clés :
Rapport de Transfert de Courant (CTR) Élevé : Minimum 100% à 500% (à IF = 10 mA), permettant de piloter la sortie avec un très faible courant d'entrée.
Tension de Tenue Collecteur-Émetteur (Vceo) : 30 V max en sortie.
Tension d'Isolation Élevée (Viso) : 5300 V RMS entre l'entrée BT et la sortie.
Accès Base (Pin 6) : Permet le câblage d'une résistance base-émetteur externe pour accélérer le temps de désaturation/commutation (Turn-off time).
Diagnostic Express (Pas de commutation ou basculement lent) :
Le signal ne passe pas au secondaire :
Teste la LED d'entrée au multimètre (mode diode) entre broches 1 et 2 : tu dois mesurer une chute de tension directe d'environ 1,15 V à 1,3 V.
Côté sortie (broches 4 et 5) : vérifie qu'en injectant ~10 mA dans la LED, le Darlington se sature (VCE(sat) ~ 1 V).
Commutation trop lente / Réponse paresseuse :
Si le temps de descente du signal est trop long, ajoute une résistance de forte valeur (ex: 100 kOhm à 1 MOhm) entre la broche 6 (Base) et la broche 4 (Émetteur) pour évacuer les charges résiduelles de la base.
Recommandations de Montage :
Résistance de Limitation LED : Toujours insérer une résistance série sur la broche 1 pour régler le courant d'entrée IF (ex: 330 Ohms à 470 Ohms sous 5 V).
Équivalences : Peut remplacer ou être comparé à d'autres optocoupleurs Darlington en DIP-6 comme le 4N32, 4N33, MCA230, ou H11B1.
Support DIP6 : Utilise un support DIP-6 classique pour faciliter l'insertion et les tests sur carte.
