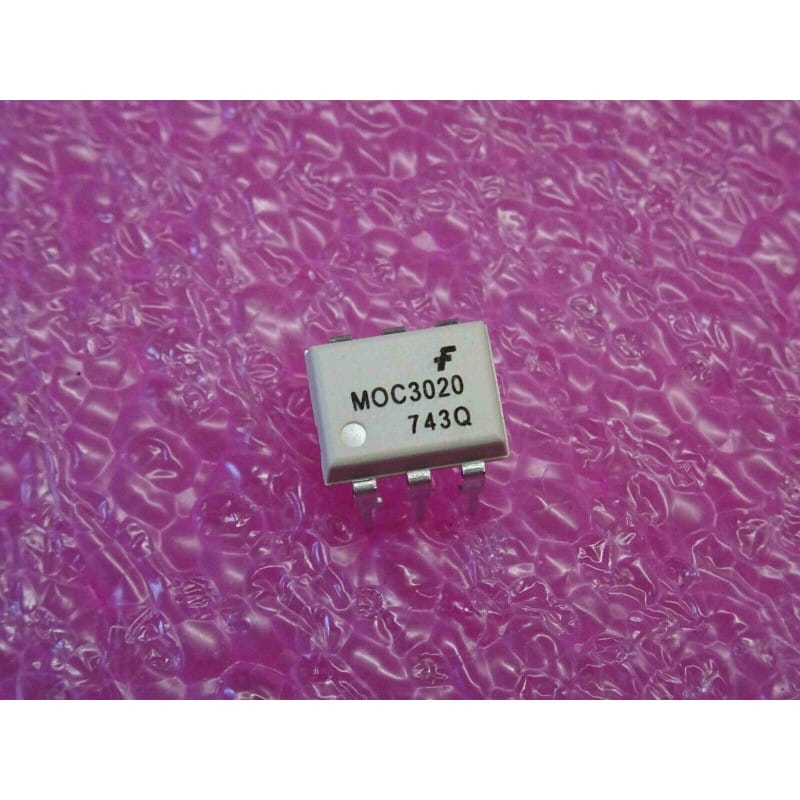

Le MOC3020 (développé par Fairchild / ON Semiconductor) est un circuit intégré monolithique optocoupleur à sortie Triac non détecteur de zéro (Random-Phase Optoisolator Triac Driver IC).
Logé dans un boîtier DIP plastique à 6 broches (PDIP6 / DIP-6), ce composant est un standard incontournable des cartes de puissance pour la commande d'équipements sous tension secteur (115 V / 230 V CA). Il assure une isolation galvanique totale entre la partie commande basse tension (microcontrôleur, carte logique) et le Triac de puissance commutant la charge alternative (moteurs, résistances chauffantes, éclairage, gradateurs/dimmers).
Il intègre une diode électroluminescente (DEL) à infrarouge en GaAs couplée optiquement à un commutateur opto-Triac au silicium capable de déclencher à n'importe quel moment du cycle de la tension secteur.
Fabricant d'origine : Fairchild / ON Semiconductor (second-sourcé par Motorola, Lite-On et Vishay).
Fonction : Opto-Triac / Driver de Triac de puissance avec isolation galvanique.
Boîtier : PDIP6 / DIP-6 (Plastique 6 broches traversantes, pas de 2,54 mm).
Conditionnement : Vendu par lot de 2 pièces (Lot x 2).
Signification de la référence :
MOC : Série standard d'optocoupleurs de commande chez Fairchild / Motorola.
302 : Famille des drivers opto-Triac pour tension secteur (Random-Phase).
0 : Indice de sensibilité au déclenchement (courant LED requis If max = 30 mA).
Performances clés :
Commutation à phase aléatoire (Random-Phase) : Amorce le Triac de puissance immédiatement à la réception de l'impulsion LED, idéal pour les applications de variation de puissance (gradateur / dimmer) ou la commande rapide.
Haute tension d'isolement : Isolation galvanique jusqu'à 7 500 V RMS entre le côté commande et le côté secteur.
Tension de blocage en état de veille : Supporte une tension crête répétitive (Vdrm) de 400 V minimum.
Courant de déclenchement : Amorce le Triac avec un courant direct de LED de 30 mA max.
Diagnostic Express (Défaut d'allumage de la charge, charge bloquée ON ou clignotements) :
La charge alternative ne s'allume jamais :
Teste la LED d'entrée au multimètre (mode test de diode) entre la broche 1 (Anode) et la broche 2 (Cathode). Tu dois mesurer une chute de tension directe d'environ 1,2 V.
Vérifie le courant injecté dans la LED : le MOC3020 nécessite un courant de déclenchement d'environ 30 mA (contrairement au MOC3021 ou MOC3010 qui demandent moins de courant). Ajuste la résistance série de la LED si besoin.
La charge reste constamment allumée (Court-circuit) : Si l'opto-Triac a subi une surtension secteur ou un court-circuit sur le Triac principal, l'étage de sortie (broches 4 et 6) peut se détruire en court-circuit permanent.
Recommandations de Montage :
Brochage DIP6 :
Broche 1 : Anode (LED commande +)
Broche 2 : Cathode (LED commande -)
Broche 3 : NC (Non connectée)
Broche 4 : Terminal Principal Opto-Triac (Vers Gâchette / Gate du Triac de puissance)
Broche 5 : NC (Substrat interne / Ne pas connecter)
Broche 6 : Terminal Principal Opto-Triac (Vers Anode/Secteur via résistance de protection)
Circuit Snubber conseillé : Sur charge inductive (moteur, transformateur), ajoute un réseau RC de protection (Snubber : ex. 39 Ohms + 10 nF) en parallèle de l'opto-Triac pour éviter les amorçages intempestifs.
Conditionnement par 2 : Lot de 2 puces idéal pour équiper deux voies de commande indépendantes ou conserver un composant de secours en atelier.
