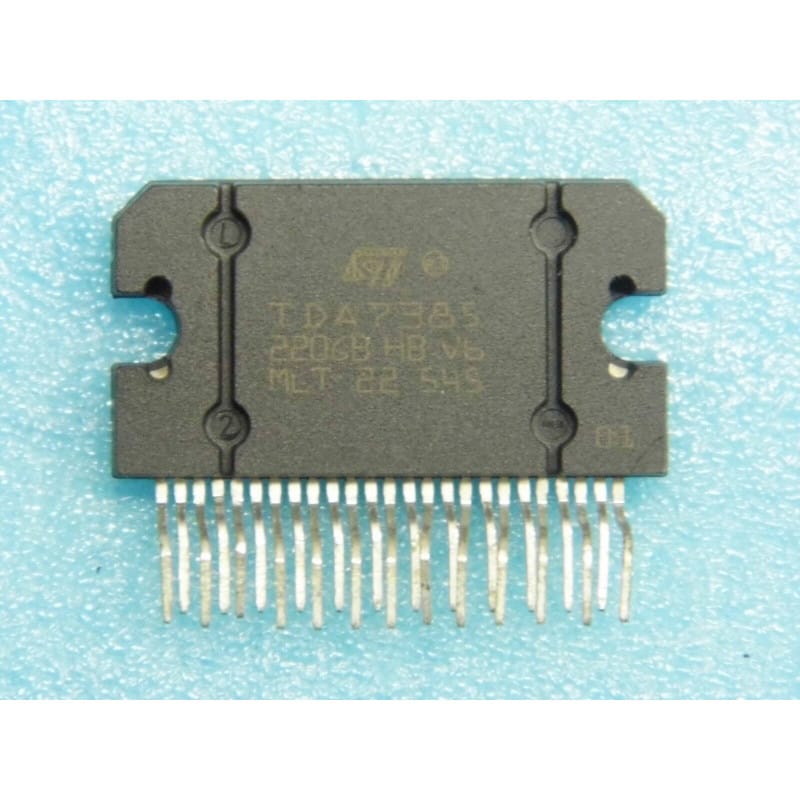

Le TDA7385 (fabriqué par STMicroelectronics) est un circuit intégré amplificateur de puissance audio monolithique à quatre canaux en configuration pont (Quad Bridge Car Radio Amplifier IC) basé sur une technologie de sortie BCD (Bipolar / CMOS / DMOS).
Logé dans un boîtier Flexiwatt-25 à 25 broches traversantes, ce composant est spécifiquement conçu pour les autoradios haut de gamme et les systèmes audio embarqués.
Son rôle est d'amplifier directement quatre sorties HP indépendantes (Avant Gauche/Droit, Arrière Gauche/Droit) à partir de la tension de batterie d'un véhicule (12V / 14,4V CC) sans nécessiter de condensateurs de liaison en sortie, grâce à sa structure en pont (BTL).
Fabricant d'origine : STMicroelectronics.
Fonction : Amplificateur de puissance audio 4 canaux (BTL) pour autoradio.
Boîtier : Flexiwatt-25 (Plastique 25 broches horizontales ou verticales).
Signification de la référence :
TDA : Gamme de circuits intégrés analogiques grand public / puissance.
7385 : Référence de la série d'amplificateurs autoradio 4 x 30W/42W.
Performances clés :
Puissance de Sortie Élevée :
4 x 42 W Max sous 4 Ohms (à 14,4V / 1 kHz en crête).
4 x 30 W EIAJ sous 4 Ohms (à 14,4V / 1 kHz).
4 x 22 W RMS avec une distorsion harmonique très faible (THD = 10%).
Étage de Sortie PNP/NPN Réussi (Complémentaire) : Offre une excursion de tension de sortie proche des rails d'alimentation (Rail-to-Rail) sans nécessiter de condensateurs de bootstrap externes.
Faible Bruit de Fond & Faible Distorsion : Excellent rapport signal/bruit adapté à l'écoute haute fidélité en voiture.
Fonctions de Commande Intégrées :
Entrée Standby (mise en veille très faible consommation).
Entrée Mute (sourdine rapide anti-ploc à l'allumage/extinction).
Protections Intégrées Ultra-Complètes :
Protection contre les courts-circuits à la masse, à VCC et aux bornes du haut-parleur.
Protection contre les surcharges thermiques (Soft Thermal Limiter).
Protection contre les inversions de polarité de la batterie et les pics d'induction (Dump voltage).
Diagnostic Express (Pas de son, bruit de fond, chauffe excessive, coupure aléatoire) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tensions Standby & Mute (Broches 4 & 22) : Pour que l'amplificateur produise du son, la broche 4 (ST-BY) et la broche 22 (MUTE) doivent être au niveau HAUT (typiquement entre 3,5V et 5V CC ou ramenées au VCC via une résistance). Si l'une de ces broches est à 0V, le composant est muet ou totalement éteint.
Tension DC sur les Sorties HP (Broches OUT+ / OUT-) : La structure étant en pont (BTL), tu dois mesurer environ la moitié de la tension d'alimentation (soit ~6V à 7V CC) entre chaque broche de sortie HP et la masse. Entre OUT+ et OUT- d'un même canal, la tension continue doit être strictement nulle (0,0V CC). Si tu mesures une tension continue importante entre OUT+ et OUT-, un haut-parleur risque de griller.
Tension SVR (Broche 10) : Doit être stable à environ la moitié de VCC (~6V à 7V). Si le condensateur de SVR est en court-circuit, le circuit reste bloqué.
Équivalences et Substituts Directs (Gamme TDA738x / TDA7560) :
Substituts directs pin-à-pin (famille Flexiwatt-25 de STMicroelectronics) :
TDA7381 (4 x 25W - légèrement moins puissant).
TDA7384 (4 x 35W / 40W - équivalent très proche).
TDA7386 (4 x 40W / 45W - version plus puissante compatible).
TDA7388 (4 x 41W / 45W - le plus courant et le plus facile à trouver aujourd'hui en remplacement).
TDA7560 (4 x 50W - version MOSFET compatible, offrant plus de puissance et moins de distorsion).
Recommandations de Montage & Dissipation Thermique :
Pâte Thermique et Fixation Réfrigérant : Le TDA7385 dissipe une quantité importante de chaleur lorsque les 4 canaux sont sollicités. Il doit être impérativement vissé solidement sur un imposant radiateur en aluminium extrudé avec une couche fine de graisse thermique.
Ne Jamais Relier les Sorties à la Masse : Comme il s'agit d'amplificateurs en pont (BTL), aucune des bornes de sorties HP (OUT+ ou OUT-) ne doit être raccordée à la masse de la voiture ou réunie avec la sortie d'un autre canal.
Découplage d'Alimentation : Place un gros condensateur chimique de 4 700 uF à 10 000 uF / 25V en parallèle avec un condensateur céramique de 100 nF au plus près des broches VCC (broches 6 et 20) et des masses de puissance pour absorber les piques de courant dans les basses.
