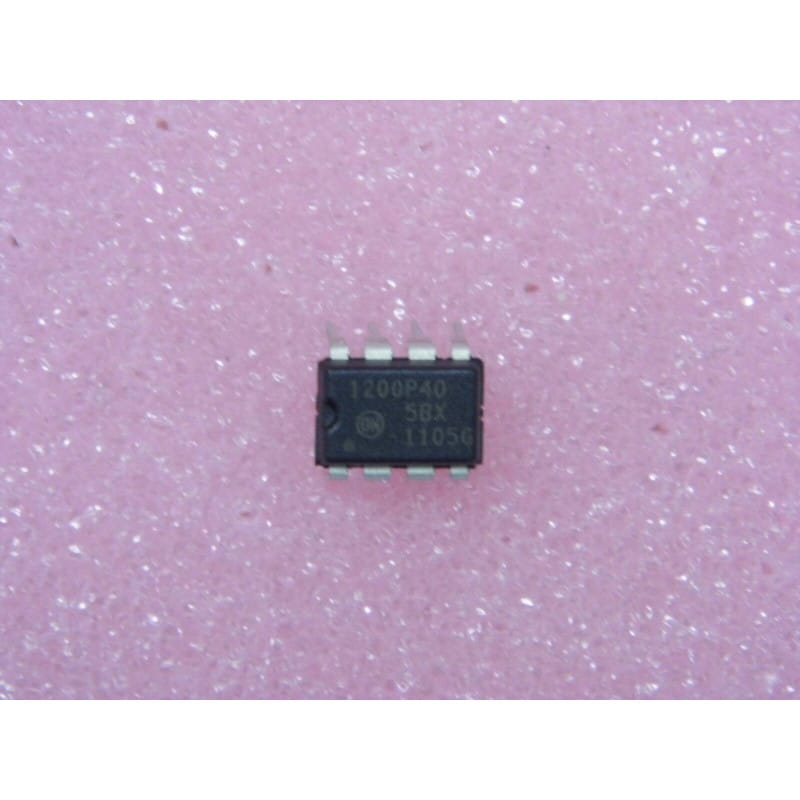

Le NCP1200P40G (fabriqué par ON Semiconductor) est un circuit intégré contrôleur Modulateur de Largeur d'Impulsion en mode courant (PWM Current-Mode Controller IC) dédié aux alimentations à découpage isolées de type Flyback.
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8) au pas de 2,54 mm (avec la broche 7 absente pour garantir l'isolement haute tension), ce composant est très largement utilisé dans les blocs d'alimentation externes, les chargeurs, les adaptateurs secteur et les cartes de commande d'équipements électroniques et d'électroménager.
Son rôle est de piloter un transistor MOSFET de puissance externe à une fréquence fixe de 40 kHz pour réguler la tension de sortie, tout en intégrant un système d'auto-alimentation haute tension qui permet de se passer d'un enroulement auxiliaire sur le transformateur.
Fabricant : ON Semiconductor.
Fonction : Contrôleur de découpage PWM mode courant pour alim Flyback.
Boîtier : PDIP-8 / DIP-8 (Plastique 8 broches, broche 7 omise).
Signification de la référence :
NCP1200 : Famille de contrôleurs PWM à technologie d'auto-alimentation dynamique (DSS - Dynamic Self-Supply).
P : Boîtier Plastic DIP (PDIP-8).
40 : Fréquence d'oscillation fixe de 40 kHz.
G : Boîtier conforme aux normes sans plomb (RoHS Green).
Performances clés :
Auto-Alimentation Dynamique (DSS) : Permet d'alimenter directement le CI depuis le rail haute tension (jusqu'à 500V) sans nécessiter d'enroulement auxiliaire ni de résistance de démarrage énergivore.
Fréquence de Commutation Fixe : 40 kHz (existe aussi en déclinaisons 60 kHz et 100 kHz).
Mode Saut de Cycles (Skip-Cycle) à Faible Charge : Réduit considérablement la consommation à vide (Standby/No-load) pour respecter les normes d'économie d'énergie.
Protections Intégrées :
Protection contre les courts-circuits en sortie avec redémarrage automatique (Auto-Recovery Mode / Soft-Burst).
Limitation du courant cycle par cycle via une broche de mesure dédiée.
Attaque Directe de MOSFET : Sortie Driver capable de délivrer un courant de pointe de 250 mA pour attaquer directement la grille (Gate) d'un MOSFET de puissance.
Pinout / Architecture Intérieure (DIP-8 Standard NCP1200) :
Broche 1 (Adj) : Ajustement de la limite de courant maximale (permet de brider la puissance max via une résistance à la masse, ou à laisser ouverte pour la valeur usine par défaut).
Broche 2 (FB - Feedback) : Entrée de régulation / boucle de retour (reliée au phototransistor de l'optocoupleur type PC817).
Broche 3 (CS - Current Sense) : Mesure du courant primaire (reliée à la résistance shunt placée dans la source du MOSFET externe).
Broche 4 (GND) : Masse du primaire / 0V HT.
Broche 5 (Drv - Driver) : Sortie de commande pour la grille (Gate) du MOSFET de puissance.
Broche 6 (VCC) : Alimentation du composant (découplée par un condensateur chimique, alimentée en interne par le DSS ou par un enroulement externe si utilisé).
Broche 7 : Absente (distance d'isolement / ligne de fuite HT).
Broche 8 (HV - High Voltage) : Connexion au rail continu haute tension (~325V CC après le pont de diodes) pour assurer le démarrage et la recharge du VCC.
Diagnostic Express (Alimentation muette, pompage/effondrement de la tension, MOSFET grillé) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (Broche 6) : En fonctionnement normal, la tension VCC oscille généralement entre 9V et 11V CC. Si la tension "pompe" en permanence (cyclage entre 5V et 10V), le contrôleur essaie de démarrer mais se met en sécurité (court-circuit en sortie, optocoupleur HS ou surcharge).
Tension Haute Tension (Broche 8) : Vérifie la présence des ~325V CC sur la broche 8. Si la tension est nulle, la résistance/fusible d'entrée est coupée.
Résistance Shunt de Source (Broche 3) : Si le MOSFET de puissance a claqué en court-circuit, la résistance de mesure de courant (CS) reliée à la broche 3 a très souvent brûlé également. Un dépassement de tension sur la broche 3 détruit instantanément l'entrée du NCP1200.
Équivalences et Variantes de Fréquence :
Substituts directs de même fréquence : NCP1200P40, NCP1200P40G (DIP-8), NCP1200D40R2G (variante CMS SOIC-8).
Variantes de fréquence (Attention) : Les versions NCP1200P60 (60 kHz) et NCP1200P100 (100 kHz) possèdent le même brochage mais modifieront la fréquence de découpage, ce qui peut saturer le transformateur s'il n'est pas dimensionné pour.
Équivalents proches de la même série : NCP1203P40 (ajoute un démarrage plus doux et la gestion d'un enroulement auxiliaire).
Recommandations de Montage & Réparation :
Remplacement suite à un claquage du MOSFET : Si le MOSFET de découpage a sauté (Drain-Source-Gate en court-circuit), remplace systématiquement le NCP1200P40G, la résistance de Gate (typiquement 10 à 47 Ohms) et la résistance de mesure de courant (CS).
Condensateur VCC : Remplace systématiquement le petit condensateur électrolytique connecté sur la broche 6 (VCC) (ex: 10 uF à 47 uF / 50V), car sa baisse de capacité / augmentation d'ESR entraîne l'instabilité de l'alimentation.
Découplage : Un condensateur céramique de 100 nF en parallèle sur le VCC (broche 6 vers broche 4) améliore l'immunité aux parasites de découpage.
