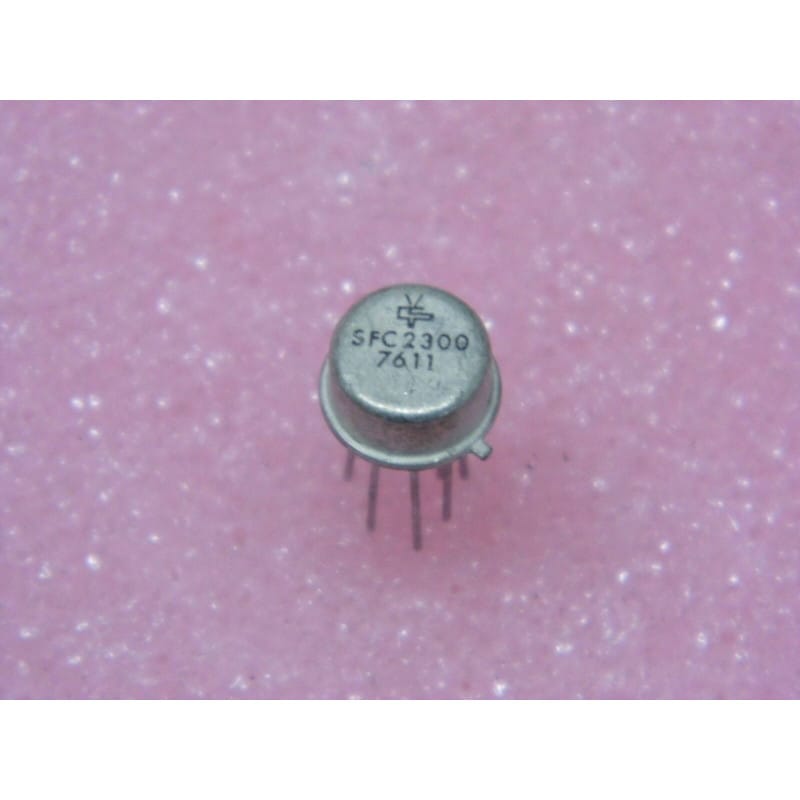

Le SFC2300 (fabriqué à l'origine par Thomson-CSF / EFCIS) est un circuit intégré monolithique régulateur de tension linéaire positif ajustable d'instrumentation (Adjustable Voltage Regulator IC).
Logé dans un boîtier métallique rond hermétique de type TO-99 (TO-5 à 8 broches avec ergot détrompeur / Suffixe H/C chez d'autres fabricants), ce composant historique de seconde génération intègre en interne un amplificateur opérationnel haute précision, une tension de référence stable et un transistor de puissance d'attaque.
Son rôle est de fournir une tension de sortie parfaitement régulée et ajustable (généralement configurée à +12V CC ou ajustable sur une large plage de +2V à +37V CC) avec une très faible dérive thermique et la possibilité d'ajouter une limitation de courant externe configurable.
Fabricant d'origine : Thomson-CSF / EFCIS (France).
Fonction : Régulateur de tension linéaire positif ajustable / régulateur de précision.
Boîtier : TO-99 (Boîtier métallique rond 8 broches avec ergot détrompeur).
Signification de la référence :
SFC : Préfixe de la gamme grand public / industrielle de Thomson-CSF (équivalent des séries LM / uA de National / Fairchild).
2300 : Référence du régulateur ajustable de précision (équivalent européen du LM300 ou dérivé direct du uA723 / LM723).
Performances clés :
Plage de Tension de Sortie Ajustable : Réglable de +2,0V à +37V CC (via un pont diviseur externe de 2 résistances).
Excellente Précision et Stabilité : Taux de régulation en ligne et en charge très faible (~0,01%).
Courant de Sortie Propre : Capable de fournir directement up to 150 mA (extensible à plusieurs Ampères avec un transistor de puissance PNP/NPN externe type 2N3055).
Limitation de Courant Ajustable : Entrée dédiée (Current Sense / Current Limit) pour fixer la limite exacte de courant de court-circuit.
Tension de Référence Interne : Génère une tension de référence ultra-stable de ~7,15V (ou ~1,8V selon la sous-variante).
Pinout / Architecture Intérieure (Boîtier TO-99 Standard 723 / 300) :
Broche 1 (Current Limit / CL) : Entrée de limitation de courant (détection par résistance externe).
Broche 2 (Current Sense / CS) : Deuxième borne de détection de courant.
Broche 3 (IN- / Inv Input) : Entrée inverseuse de l'ampli-op interne (reliée au point milieu du pont diviseur de sortie).
Broche 4 (IN+ / Non-Inv Input) : Entrée non-inverseuse de l'ampli-op interne (reliée à la tension de référence VREF).
Broche 5 (VREF) : Sortie de la tension de référence interne.
Broche 6 (V- / GND) : Masse / 0V. (Note : Le boîtier métallique est relié à cette broche).
Broche 7 (V+ / VIN) : Tension d'entrée non régulée (+12V à +40V CC).
Broche 8 (VOUT / VC) : Sortie régulée / Commande de ballast.
Diagnostic Express (Pas de 12V en sortie, tension bloquée au maximum ou au minimum) :
Mesures sous tension (au multimètre CC) :
Tension de Référence (Broche 5 par rapport à la masse) : Doit indiquer une tension ultra-stable (typiquement ~7,15V CC sur équivalent 723 ou ~1,8V sur équivalent 300). Si cette valeur est nulle ou égale à VIN, le composant est HS.
Contrôle du Pont Diviseur (Broche 3) : Pour une sortie réglée à +12V, vérifie que le pont de résistances ramène exactement la même valeur que VREF sur l'entrée de comparaison.
Différentiel Entrée-Sortie : S'assurer que VIN (broche 7) dépasse VOUT (ex: +12V) d'au moins 3V CC (soit au minimum +15V en entrée).
Équivalences et Substituts Directs (Régulateur Ajustable TO-99) :
Équivalent américain direct de même génération : LM723H / uA723HM (Fairchild / National Semi) ou LM300H / LM200H.
Version boîtier DIP plastique (si adaptation possible) : SFC2300EC, LM723CN / uA723CN (DIP-14).
Recommandations de Montage :
Réglage précis sur +12V : Utilise un trimmer / potentiomètre de précision multivours dans le pont diviseur entre VOUT, l'entrée de rétroaction (IN-) et la masse pour ajuster à +12,00V.
Découplage et Compensation : Place un condensateur céramique de 100 nF à 1 uF entre VIN et la masse, ainsi qu'un condensateur de compensation de 100 pF à 1 nF entre la broche de compensation et l'entrée inverseuse pour éliminer toute oscillation haute fréquence.
