Le SFC2710C (fabriqué à l'origine par Thomson-CSF / EFCIS) est la seconde source européenne du célèbre comparateur de tension différentiel rapide uA710 / uA710C (Fairchild).

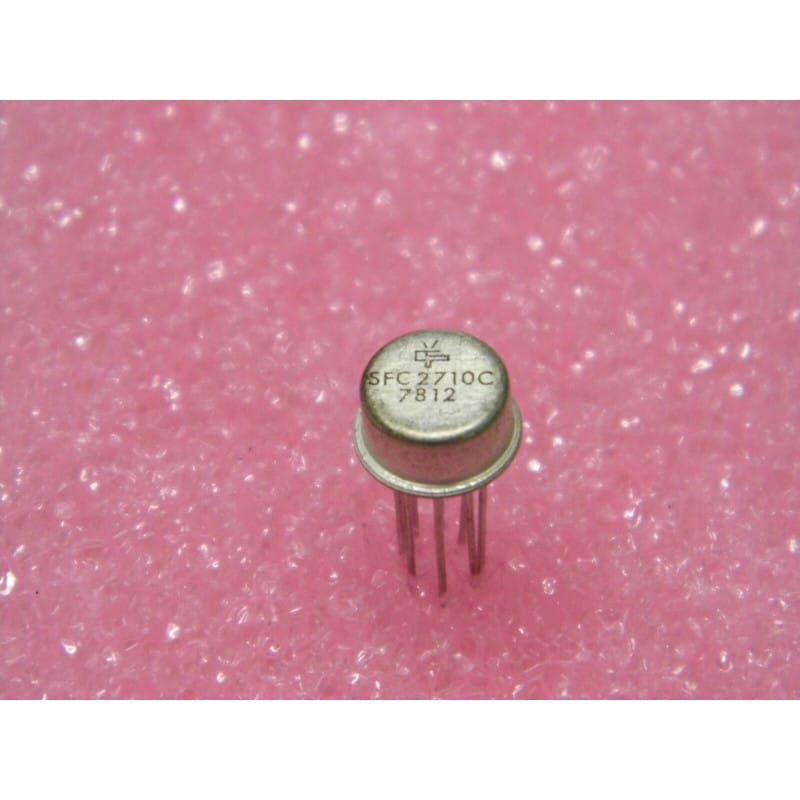

Selon le suffixe du boîtier, le SFC2710C se trouve généralement sous forme de boîtier métallique rond hermétique TO-99 (8 broches avec ergot détrompeur) ou en boîtier plastique/céramique traversant DIP-14 (ou DIP-8 selon les sous-variantes).
Son rôle est de comparer deux tensions analogiques d'entrée et de commuter sa sortie extrêmement rapidement (temps de réponse typique de 40 ns), avec une excellente précision d'entrée et une compatibilité directe avec les niveaux logiques TTL et DTL.
Fabricant d'origine : Thomson-CSF / EFCIS (France).
Équivalent Américain : uA710 / uA710C / LM710 (Fairchild, National Semiconductor).
Fonction : Comparateur de tension différentiel ultra-rapide.
Boîtier : TO-99 (Métallique 8 broches) ou DIP (Plastique/Céramique selon déclinaison).
Signification de la référence :
SFC : Gamme de circuits intégrés linéaires Thomson-CSF.
2710 : Équivalent direct de la série 710 (comparateur rapide).
C : Plage de température commerciale (0°C à +70°C).
Performances clés :
Temps de Réponse Ultra-Court : Temps de propagation typique de 40 ns, adapté à la conversion A/N rapide et à la détection de crête HF.
Faible Tension de Décalage (Offset) : Précision élevée d'entrée (dérive thermique très faible).
Sortie Logique TTL/DTL : Niveaux de sortie directement adaptés aux portes logiques standards.
Alimentation Symétrique Spécifique : Conçu pour fonctionner sous des rails d'alimentation asymétriques/symétriques typiques de +12V CC et -6V CC.
Pinout / Architecture Intérieure (Boîtier TO-99 vue du dessous) :
Broche 1 (GND) : Masse / 0V.
Broche 2 (IN+) : Entrée non-inverseuse.
Broche 3 (IN-) : Entrée inverseuse.
Broche 4 (VCC-) : Rail d'alimentation négatif (impérativement -6V CC). (Note : Le boîtier métallique est relié en interne à cette broche).
Broche 7 (SORTIE / OUT) : Sortie compatible TTL/DTL.
Broche 8 (VCC+) : Rail d'alimentation positif (impérativement +12V CC).
Diagnostic Express (Absence de basculement, sortie bloquée, surchauffe) :
Mesures sous tension (au multimètre CC) :
Tensions d'Alimentation Spécifiques (+12V / -6V) : Attention, contrairement aux comparateurs modernes (ex: LM311), le 710 exige spécifiquement +12V et -6V. Si tu lui appliques +/-15V, le composant détruit ses étages internes ou chauffe de manière excessive.
Contrôle des Entrées (Broches 2 & 3) : Dès que la tension sur IN+ (broche 2) dépasse la tension sur IN- (broche 3) de quelques millivolts, la sortie bascule au niveau haut logique TTL (~3,2V).
Équivalences et Substituts Directs (Comparateur 710) :
Substituts en boîtier métallique TO-99 : uA710HM, uA710HC, LM710H, SN72710L, SFC2710H.
Substituts en boîtier DIP (si variante DIP sur la carte) : uA710PC, LM710N, SFC2710EC.
Recommandations de Montage :
Hystérésis Anti-Oscillation : En raison de sa vitesse très élevée (40 ns), le 2710 a tendance à osciller lors de transitions lentes sur les entrées. Ajoute une résistance de rétroaction positive de forte valeur (ex: 100 kohms à 470 kohms) entre la sortie 7 et l'entrée non-inverseuse 2.
Découplage d'Alimentation : Place impérativement des condensateurs céramiques de 100 nF au plus près des broches VCC+ (+12V) et VCC- (-6V) vers le point de masse.
