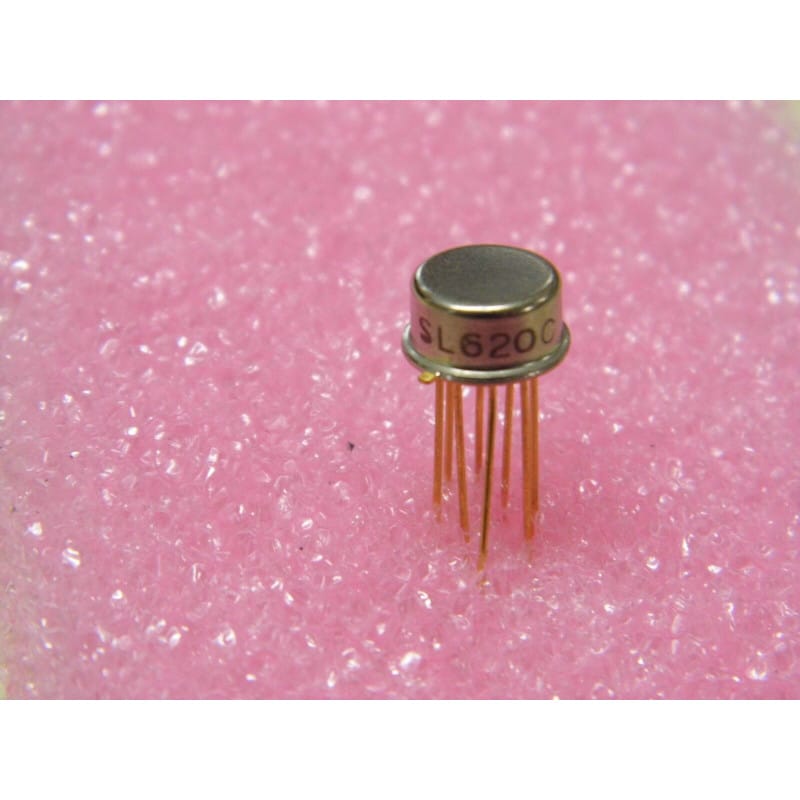

Le SL620C (fabriqué à l'origine par Plessey Semiconductors) est un circuit intégré analogique dédié au contrôle automatique de gain (CAG / AGC - Automatic Gain Control IC) pour les récepteurs radio, émetteurs-récepteurs SSB/AM et équipements de télécommunications HF/VLF.
Logé dans un boîtier DIP plastique à 8 broches (PDIP-8 / DIP-8), ce composant haut de gamme de la célèbre série "SL600" de Plessey est conçu pour ajuster dynamiquement le niveau de gain des étages d'amplification RF/IF ou Audio afin de maintenir une amplitude de sortie constante, quelle que soit la force du signal d'entrée.
Son rôle est de traiter le signal audio ou FI détecté et de générer une tension continue de commande de gain rapide et ultra-stable, évitant la saturation des étages récepteurs et l'écrêtage des signaux forts.
Fabricant d'origine : Plessey Semiconductors (puis Mitel / Zarlink).
Fonction : Générateur de tension de commande de gain automatique (AGC/CAG) pour signaux SSB/AM.
Boîtier : PDIP-8 / DIP-8 (Plastique 8 broches traversantes).
Signification de la référence :
SL : Gamme de circuits intégrés analogiques / RF de Plessey.
620 : Référence du système de commande CAG à constante de temps commutable.
C : Plage de température commerciale (0°C à +70°C).
Performances clés :
Génération de CAG Rapide / Attaque Instantanée : Temps d'attaque extrêmement court pour protéger les étages récepteurs contre les impulsions et signaux forts soudains.
Maintien et Décomposition Ajustables (Hold & Decay) : Maintient le gain stable pendant les pauses de parole en BLU (SSB), puis restaure le gain en douceur sans effet de "pompage" sonore.
Faible Consommation : Fonctionne sous une alimentation unique de 6V à 9V CC.
Compatibilité Ligne SL600 : Conçu pour s'interfacer directement avec les amplificateurs RF/IF de la série Plessey (ex: SL610, SL611, SL612).
Diagnostic Express (Absence de régulation du gain, pompage audio, signal saturé) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (Broche 7) : Assure-toi que la tension d'alimentation est stable, typiquement à +6,0V CC.
Tension de Sortie CAG (Broche 2) : En l'absence de signal en entrée, la tension de sortie doit être à son niveau maximal de gain. Dès qu'un signal alternatif fort est appliqué sur l'entrée (broche 1), la tension sur la broche 2 doit chuter pour réduire le gain des étages aval.
Condensateurs de Temporel (Broches 3 & 4) : Si les condensateurs chimiques/tantale de temporisation sont séchés ou fuyards, le système de CAG n'aura plus de temps de maintien et créera une distorsion de "pompage" très audible sur la voix.
Équivalences et Substituts Directs :
Substitut direct de la même famille : SL620A (version militaire -55°C à +125°C), SL620DG (version céramique).
Remarque : Il n'existe pas d'équivalent pin-à-pin direct chez d'autres fabricants car la série SL600 de Plessey utilise une architecture propriétaire. Le remplacement nécessite d'utiliser des pièces NOS (New Old Stock).
Recommandations de Montage :
Découplage d'Alimentation : Place un condensateur céramique de 100 nF en parallèle avec un condensateur chimique de 10 uF au plus près de la broche 7 (VCC) et de la masse.
Qualité des Condensateurs de Temporisation : Utilise des condensateurs à très faible courant de fuite (tantale goutte ou film plastique) sur les broches de temporisation pour garantir des temps de maintien de CAG précis et répétables.
