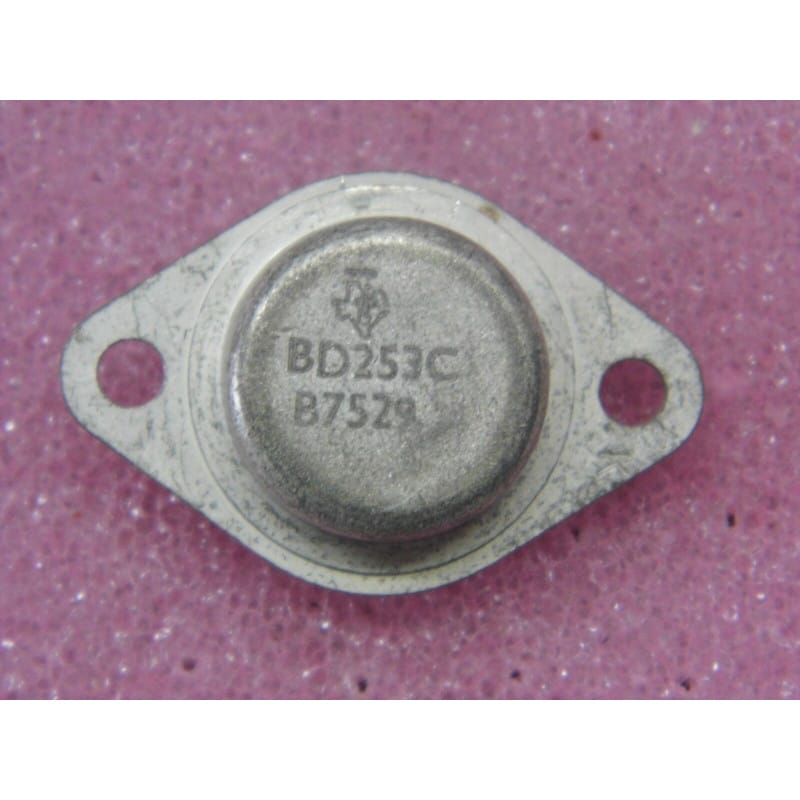

Transistor Bipolaire NPN Texas Instruments BD253C – Boîtier Plastique TO-220AB (100 V Vceo / 100 V Vcb – 6 A – Amplification & Commutation de Puissance)

Transistor Bipolaire NPN Texas Instruments BD253C – Boîtier Plastique TO-220AB (100 V Vceo / 100 V Vcb – 6 A – Amplification & Commutation de Puissance)

(0 avis)
7,08 € 7,08 € (Toutes taxes comprises)

Ajouter au panier

Transistor au silicium de type NPN de puissance moyenne (Silicon NPN Power Transistor), issu des fabrications historiques de Texas Instruments, référence classique BD253C logée dans son boîtier plastique moulé à semelle métallique TO-220AB. Conçu spécifiquement pour les étages de sortie audio basse fréquence, les alimentations stabilisées, les régulateurs de tension linéaires et les circuits de commutation industrielle exigeant un calibre de courant de 6A sous une tension de service de 100V. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium de puissance (Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale
Fabricant d'OrigineTexas Instruments (TI)
Référence ConstructeurBD253C (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique moulé TO-220AB à 3 broches avec semelle arrière métallique percée
Tension Collecteur-Émetteur Max (Vceo)100 V (tension de service élevée adaptée aux alimentations et amplificateurs robustes)
Tension Collecteur-Base Max (Vcbo)100 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)5 V
Courant de Collecteur Continu Max (Ic)6 A (calibre de courant robuste pour commuter ou réguler des charges substantielles)
Gain en Courant Continu (hFE)hFE linéaire et stable (garantissant une bonne amplification en régime de puissance)
Puissance Dissipable Maximale (Pd / Ptot)50 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +150°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsÉtages de sortie audio push-pull, alimentations régulées, commandes de moteurs continus et maintenance d'équipements électroniques professionnels vintage

Points Forts & Spécificités Techniques

  • Tenue en Tension Élevée (100 V) : Permet d'évoluer en toute sécurité dans des environnements soumis à des tensions de bus continues plus exigeantes.

  • Calibre de 6 A : Offre une excellente polyvalence pour piloter des charges de puissance moyenne sans fléchir.

  • Fiabilité Texas Instruments : Composant industriel robuste conçu pour durer au cœur des étages analogiques et de puissance.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Base (B)

    • Broche centrale : Collecteur (C) (également relié électriquement à la semelle métallique arrière)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : La semelle métallique arrière est directement reliée au Collecteur et se trouve sous tension en fonctionnement. Prévoyez un kit d'isolation (feuillet en mica ou en silicone) et un canon isolant pour la vis de fixation si votre radiateur de châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur le Collecteur (broche centrale) et sur l'Émetteur (broche de droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor de puissance NPN Texas Instruments BD253C boîtier TO-220 neuf.
