Le SN75207BN (fabriqué par Texas Instruments) est un circuit intégré de double récepteur de ligne différentiel à haute vitesse (Dual Differential Line Receiver IC) spécialement conçu pour s'associer aux pilotes de ligne différentiels (comme le SN75114 vu précédemment).

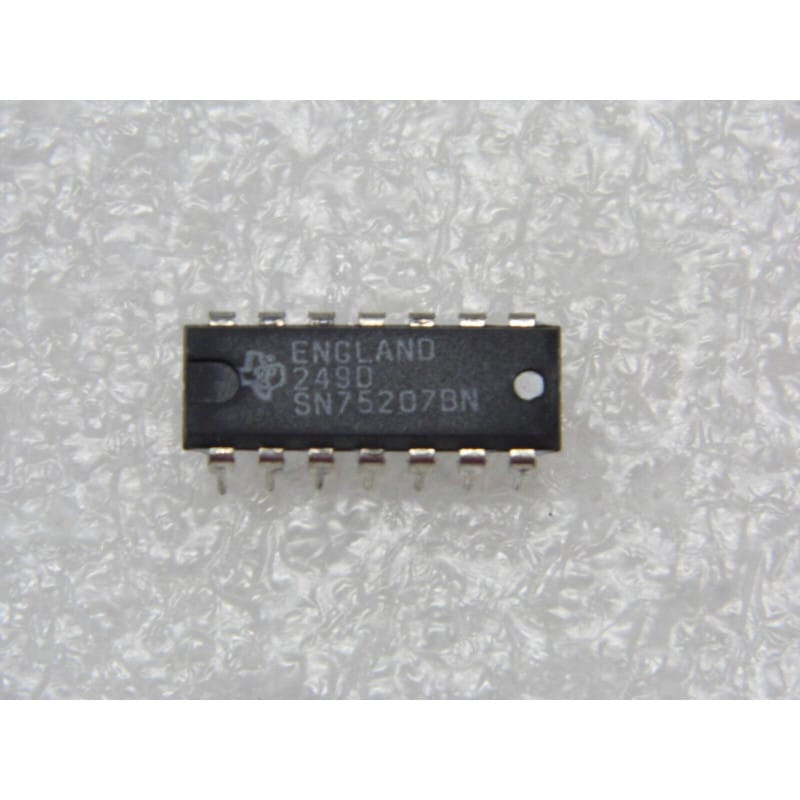

Logé dans un boîtier DIP plastique à 14 broches (PDIP-14 / DIP-14) au pas standard de 2,54 mm, ce composant fait partie des gammes d'interface et de transmission de données historiques de Texas Instruments des années 70 et 80, destinées aux liaisons de données équilibrées en milieu industriel ou informatique.
Son rôle est de recevoir les signaux différentiels faibles et bruités transmis par une paire torsadée, d'éliminer les parasites de mode commun, et de restituer des niveaux logiques standardisés (compatibles TTL) propres pour le traitement par le système récepteur.
Fabricant d'origine : Texas Instruments.
Fonction : Double récepteur de ligne différentiel (Dual Differential Line Receiver).
Boîtier : PDIP-14 / DIP-14 (Plastique 14 broches traversantes).
Signification de la référence :
SN : Standard Number / Semiconductor Network (préfixe historique des circuits intégrés chez Texas Instruments).
75207 : Référence de la famille des récepteurs de ligne de la gamme d'interface Texas Instruments (plage de température commerciale).
B : Version de spécification électrique améliorée.
N : Boîtier plastique DIP standard (PDIP).
Performances clés :
Double Canal de Réception : Intègre deux récepteurs indépendants pour décoder deux flux de données différentiels distincts.
Rejet en Mode Commun Élevé : Conçu pour ignorer les parasites induits de manière identique sur les deux fils de la ligne de transmission.
Compatibilité TTL en Sortie : Fournit des niveaux logiques standard pour attaquer directement les entrées des circuits logiques.
Portes de Validation (Strobe) : Intègre des entrées de validation pour autoriser ou inhiber la sortie de chaque récepteur selon la logique du système.
Diagnostic Express (Ligne de communication muette, récepteur inactif) :
Symptômes Courants en Atelier :
Absence de Signal Reçu : Le récepteur ne bascule plus en raison d'un claquage de l'étage d'entrée différentiel suite à une surtension ou une décharge électrostatique (ESD) captée par la ligne de transmission externe.
Sortie Figée au Niveau Haut ou Bas : L'une des portes internes ou l'étage de sortie est en court-circuit.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence d'un +5,0 V CC stable sur la broche d'alimentation du boîtier.
Test Dynamique à l'Oscilloscope : Observe l'amplitude des signaux différentiels sur les entrées et vérifie la présence du signal logique propre restitué sur la broche de sortie.
Équivalences et Substituts Directs :
Substitut direct de même référence : SN75207BN (Texas Instruments).
Équivalents fonctionnels de la même époque (vérifier la compatibilité du brochage et des seuils) :
DS75207 (version équivalente National Semiconductor).
Recommandations de Montage :
Support DIP-14 : Installe un support DIP-14 à contacts tulipe pour faciliter le remplacement lors de la maintenance d'équipements de communication ou d'automates anciens.
Découplage d'Alimentation : Place un condensateur céramique de 100 nF au plus près de la broche VCC pour filtrer les bruits de commutation transitoires.
