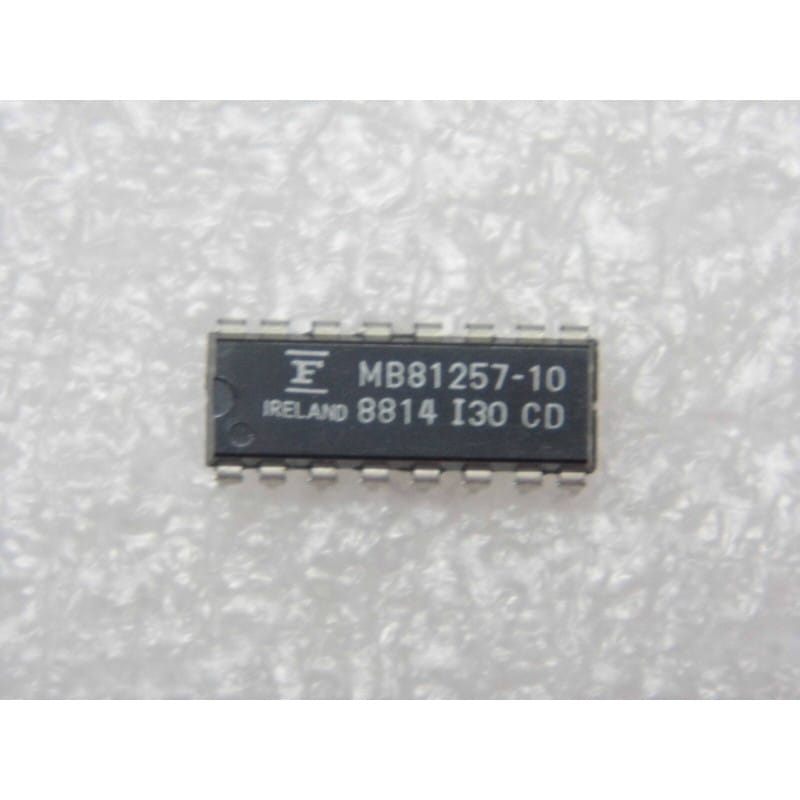

Le MB81257-10 (fabriqué par Fujitsu) est un circuit intégré de mémoire vive dynamique à technologie NMOS / CMOS de 262 144 bits organisée en 256K × 1 bit (256K x 1 DRAM IC with Page Mode).
Logé dans un boîtier DIP plastique à 16 broches (PDIP-16 / DIP-16) au pas standard de 2,54 mm, ce composant est une mémoire vive de référence pour l'informatique des années 80 et 90. On le retrouve massivement sur les cartes mères d'ordinateurs anciens (IBM PC/AT, compatibles 286, 386, 486), les extensions de mémoire RAM pour cartes graphiques VGA, les échantillonneurs/samplers audio professionnels (Akai, Roland, E-mu), les synthétiseurs et les imprimantes laser de l'époque.
Son rôle est de stocker temporairement des données numériques avec un temps d'accès très rapide pour l'époque (100 nanosecondes), nécessitant un rafraîchissement périodique de sa matrice de mémoire interne.
Fabricant d'origine : Fujitsu.
Fonction : Mémoire RAM dynamique (DRAM) 256 Kbits (256K × 1 bit).
Boîtier : PDIP-16 / DIP-16 (Plastique 16 broches traversantes).
Signification de la référence :
MB : Gamme de circuits intégrés mémoires / logiques chez Fujitsu.
81257 : Famille des DRAM 256K × 1 avec support du mode de balayage rapide (Page Mode).
-10 : Temps d'accès maximal à l'adresse de 100 nanosecondes (100 ns).
Performances clés :
Organisation Intérieure : 262 144 mots de 1 bit. Pour former un octet (8 bits de données), un banc de mémoire utilise 8 puces MB81257 en parallèle (ou 9 puces si le contrôle de parité est activé).
Fonctionnement en Page Mode : Permet des lectures/écritures consécutives extrêmement rapides en conservant la même ligne d'adresse (Row Address).
Alimentation Unique +5V : Contrairement aux anciennes DRAM 16K (type 4116 qui demandaient 3 tensions : +5V, -5V, +12V), la série 256K comme le MB81257 fonctionne sur un unique rail +5V CC.
Cycle de Rafraîchissement : 256 cycles de rafraîchissement toutes les 4 millisecondes (256 cycles / 4 ms via les signaux RAS/CAS).
Diagnostic Express (Erreur Parité RAM au boot, écran noir, bug mémoire sur sampler/PC) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (Broches 8 & 16) : Vérifie la présence d'un +5,0V CC propre sur la broche 8 par rapport à la masse (broche 16). Les puces DRAM sont très sensibles aux chutes de tension (si VCC descend sous 4,75V, des erreurs de bits apparaissent aléatoirement).
Signaux de Rafraîchissement (RAS et CAS) : À l'oscilloscope, vérifie la présence continue des impulsions d'horloge/rafraîchissement sur la broche 4 (RAS) et la broche 15 (CAS). Si les signaux RAS/CAS s'arrêtent, la mémoire perd son contenu en quelques millisecondes.
Signaux d'Adresse Multiplexés (A0 à A8) : Les 9 lignes d'adresse transmettent d'abord l'adresse de ligne (avec RAS au niveau BAS) puis l'adresse de colonne (avec CAS au niveau BAS).
Équivalences et Substituts Directs (DRAM 256K × 1 DIP-16) :
Substitut direct de même référence : MB81257-10, MB81257-12 (120 ns - vérifier si la carte accepte 120 ns), MB81256 (version Nibble Mode, compatible sur 95% des cartes mères standards).
Équivalents pin-à-pin universels de la catégorie 41256 / 256K×1 (de vitesse égale ou supérieure, ex: -10 = 100 ns) :
TMS4256-10 (Texas Instruments)
HM51256P-10 / HM50256P-10 (Hitachi)
NEC µPD41256C-10
KM41256-10 (Samsung)
MT1259-10 / MCM51257 (Micron / Motorola).
Recommandations de Montage & Manipulation :
Sensibilité aux Décharges Électrostatiques (ESD) : Les mémoires DRAM NMOS/CMOS sont extrêmement sensibles aux charges statiques. Utilise un bracelet antistatique et un tapis relié à la masse lors de la manipulation des puces.
Dépannage d'un Banc Mémoire (Memory Bank) : Sur une carte mère PC vintage ou un synthétiseur, si une erreur RAM signale un bit défectueux (ex: Parity Error at offset XXXX), remplace la puce correspondant à ce bit de donnée. Si tu hésites sur la puce défectueuse au sein d'un banc de 8 ou 9 composants, l'utilisation d'un tester de CI/RAM portable ou la méthode de permutation permet d'isoler rapidement le composant en panne.
Découplage d'Alimentation Obligatoire : Les puces DRAM génèrent de très forts pics de courant lors des transitions RAS/CAS. Assure-toi qu'un condensateur céramique de 100 nF est bien présent à proximité immédiate de chaque boîtier DIP-16 entre la broche 8 (+5V) et la broche 16 (GND).
