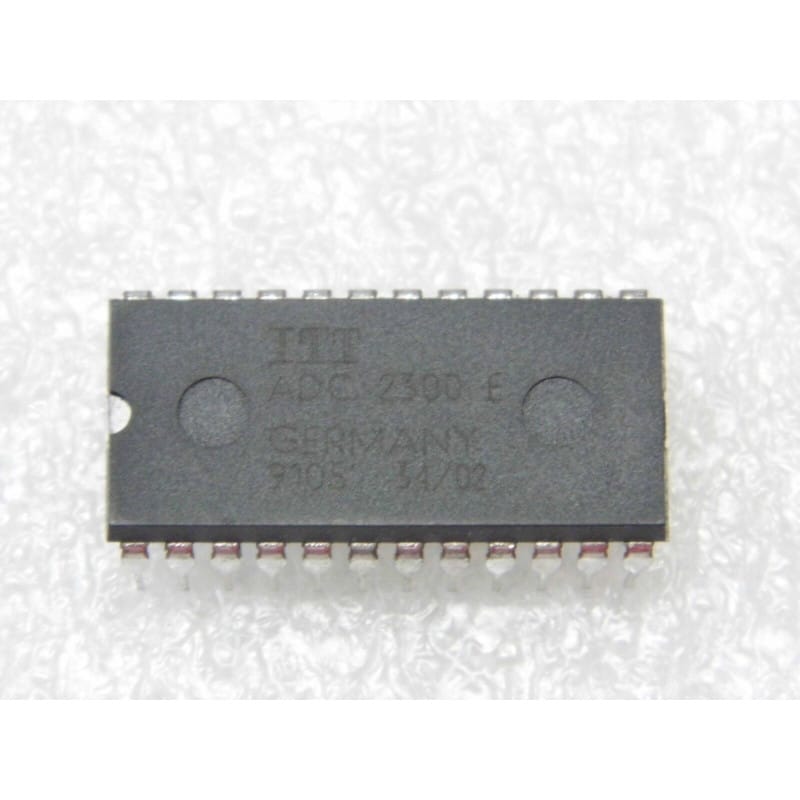

Le ADC2300E (fabriqué par ITT Semiconductors / Intermetall) est un circuit intégré convertisseur analogique-numérique vidéo et audio haute vitesse (High-Speed Video/Audio A/D Converter IC).
Logé dans un boîtier DIP plastique à 24 broches (PDIP-24 / DIP-24) au pas de 2,54 mm (largeur 600 mils), ce composant fait partie intégrante du système de numérisation d'image et de son de la célèbre famille DIGITAB 2000 / DTV d'ITT. Le suffixe E désigne la déclinaison spécifique pour le standard européen (Europe - 50 Hz / PAL - SECAM).
Son rôle au sein d'un châssis télévisé, d'un magnétoscope haut de gamme ou d'un équipement de traitement vidéo est d'échantillonner et de convertir les signaux analogiques complexes d'entrée (vidéo composite, bande de base ou signaux audio rapides) en un flux de données numériques parallèles destinées aux processeurs de traitement numérique (type VCU, DPU ou ITT ACVP).
Fabricant d'origine : ITT Semiconductors / Intermetall.
Fonction : Convertisseur Analogique-Numérique (CAN / ADC) vidéo & audio haute vitesse.
Boîtier : PDIP-24 / DIP-24 (Plastique 24 broches traversantes).
Signification de la référence :
ADC : Analog-to-Digital Converter (Convertisseur Analogique-Numérique).
2300 : Référence de la famille de convertisseurs dans la série DIGITAB ITT.
E : Version Europe (norme PAL / SECAM - 50 Hz).
Performances clés :
Numérisation Haute Fréquence : Échantillonnage vidéo/audio flash/sub-ranging conçu pour fonctionner aux fréquences d'horloge de sous-porteuse vidéo (ex: 14,3 MHz à 17,7 MHz).
Sortie Données Parallèles : Délivre un bus de données numériques en parallèle directement exploitable par les circuits de traitement vidéo/audio numériques.
Tensions de Référence Intégrées / Ajustables : Entrées dédiées pour fixer les seuils de référence haut (VRH) et bas (VRL) du convertisseur afin d'optimiser la plage dynamique du signal.
Faible Latence : Traitement en temps réel sans décalage d'image ou de son.
Diagnostic Express (Pas d'image, image solarisée/bruitée, pas de son numérisé) :
Symptômes Courants sur Châssis ITT / DIGITAB :
Image "Solarisée" ou Effet Bruit Quantique : Si un ou plusieurs bits du bus de sortie sont bloqués (ex: broche de donnée en court-circuit), l'image vidéo numérisée présente des aplats de couleur faux ou des contours tranchés (perte de dégradés).
Écran Noir / Pas de Conversion : Une absence d'horloge ou un défaut d'alimentation sur l'ADC2300E bloque totalement le flux numérique en aval.
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (+5V CC) : Vérifie le +5,0V CC stable. Tout parasite (ripple) sur le rail +5V analogique détruit la précision des bits de poids faible (LSB).
Signal d'Horloge (CLK) : À l'oscilloscope (sonde 10x), vérifie la présence du signal d'horloge carré propre sur la broche CLK.
Niveaux de Référence (VRH / VRL) : Vérifie les tensions continues sur les broches de référence. Si une résistance de pont de référence est coupée, la conversion est saturée à 0 ou au maximum.
Remplacement & Compatibilité :
Le ADC2300E étant un composant dédié à l'écosystème ITT DIGITAB (variante Europe), il est impossible de le remplacer par un ADC générique.
Le remplacement nécessite un composant d'origine identique (ADC2300E).
Recommandations de Montage :
Support DIP-24 Large : En cas d'intervention, monte un support DIP-24 (largeur 600 mils) à contacts tulipe.
Découplage d'Alimentation : Remplace les condensateurs céramiques de 100 nF et les petits chimiques de découplage à proximité immédiate du boîtier pour garantir la stabilité de la conversion.
