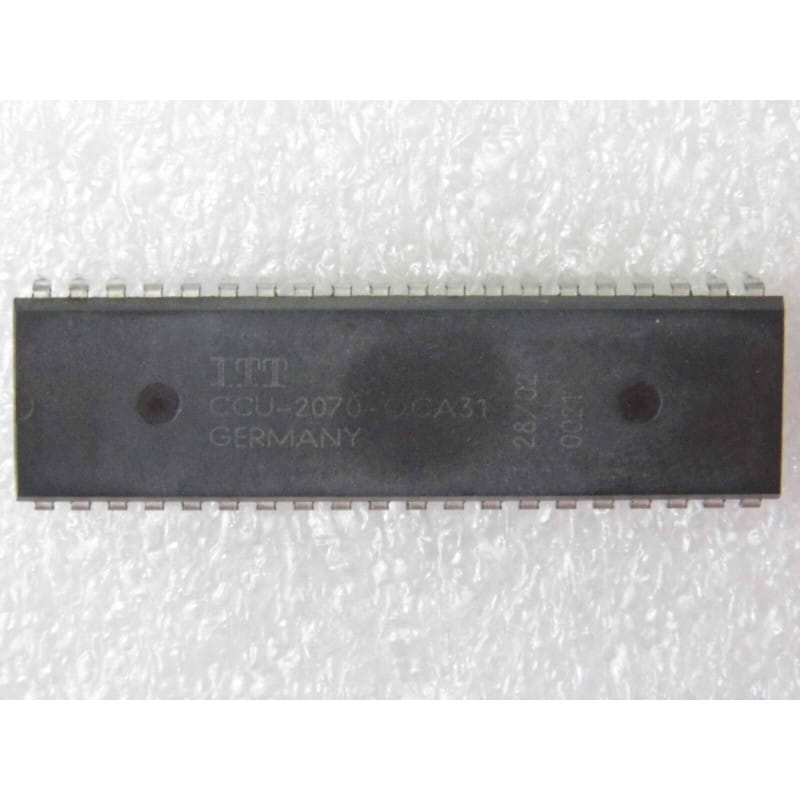

Le CCU-2070-OCA 31 (fabriqué par ITT Semiconductors / Intermetall) est un microcontrôleur / unité centrale de contrôle masque propriétaire (Central Control Unit IC) dédié à la gestion globale des téléviseurs de génération DTV2 / DTV3.
Logé dans un boîtier DIP plastique à 40 broches (PDIP-40 / DIP-40) au pas standard de 2,54 mm, ce composant est l'une des évolutions phares des microprocesseurs de gestion de la famille DIGITAB / DTV d'ITT (très présent sur les châssis ITT-Nokia, Oceanik, Sonolor, Graetz, Salora et Grundig de la fin des années 80 / début 90). La désignation OCA 31 (parfois notée OCA-31) correspond au code de masque spécifique gravé en usine dans sa mémoire ROM interne.
Son rôle au sein du téléviseur est d'assurer l'interface homme-machine (décodage de la télécommande infrarouge, boutons en façade), la génération de l'affichage incrusté à l'écran (OSD / menus de réglage), le pilotage de la mémoire EEPROM externe et la transmission des ordres de configuration vers les puces de traitement vidéo (VCU/VSP) et audio (APU) via l'Intermetall Bus / bus I2C.
Fabricant d'origine : ITT Semiconductors / Intermetall.
Fonction : Microcontrôleur central de gestion de châssis TV (Central Control Unit).
Boîtier : PDIP-40 / DIP-40 (Plastique 40 broches traversantes).
Signification de la référence :
CCU : Central Control Unit (Unité Centrale de Contrôle).
2070 : Modèle de la famille de microcontrôleurs ITT (série 2000 avancée).
OCA 31 / OCA-31 : Code de masque ROM interne (firmware spécifique définissant la carte TV, la gestion de la télécommande et le menu OSD).
Performances clés :
Microcontrôleur Dédié TV : Intègre la logique de décodage des signaux de télécommande infrarouge (normes ITT / RC-5).
Générateur OSD (On-Screen Display) Intégré : Génère les signaux de caractères et de graphismes (RGB + Fast Blanking) pour l'incrustation à l'écran du volume, du numéro de chaîne et des menus de service.
Master Bus d'Atelier : Pilote la communication avec l'ensemble des processeurs numériques du châssis (VCU, APU, ADC, tuner).
Interface Mémoire EEPROM : Sauvegarde et restaure les valeurs de réglage (canaux, géométrie, son, image) sur la puce NVM externe (type MDA2062 ou série 24Cxx).
Diagnostic Express (TV bloqué en veille, absence de réaction télécommande, dysfonctionnement OSD) :
Symptômes Courants sur Châssis ITT / Nokia DIGITAB :
Téléviseur Bloqué en Veille (Standby) : Le voyant est allumé mais l'appareil ne réagit ni aux boutons de façade ni à la télécommande. Si le rail +5V est correct, vérifier la présence de l'impulsion de Reset et l'oscillation du quartz.
Incapacité de Sauvegarder les Chaînes / Réglages : Problème de communication sur le bus I2C entre le CCU-2070-OCA 31 et l'EEPROM, ou EEPROM corrompue/HS.
Menus OSD Inexistants ou Garbouillés : Défaut sur l'étage de génération graphique interne du CCU ou coupure sur les lignes de sorties RGB/Blanking OSD.
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC (+5V CC) : Vérifie la présence d'un +5,0V CC stable et propre sur la broche d'alimentation.
Oscillation sur le Quartz (XTAL) : À l'oscilloscope (sonde 10x), contrôle la présence du signal d'horloge sinusoïdal net sur les broches du quartz.
Ligne RESET : S'assurer que la broche RESET bascule bien au niveau HAUT (+5V) après la mise sous tension.
Remplacement & Impératif de Masque :
Attention au code de masque : La référence CCU-2070-OCA 31 comporte un programme interne spécifique gravé en ROM. Remplacer ce composant par une autre version de CCU-2070 avec un masque différent (ex: OCA 12, OCA 20 ou OCB xx) provoquera des erreurs majeures (télécommande inactive, impossibilité d'accéder aux menus ou blocage du tuner).
Le remplacement exige d'utiliser une puce portant exactement la référence CCU-2070-OCA 31.
Recommandations de Montage :
Support DIP-40 : Installe un support DIP-40 de qualité à contacts tulipe en cas de remplacement.
Découplage d'Alimentation : Remplace le condensateur céramique de 100 nF au plus près de la broche VCC du CCU pour éviter les plantages ou réinitialisations intempestives causés par les parasites d'alimentation du châssis.
