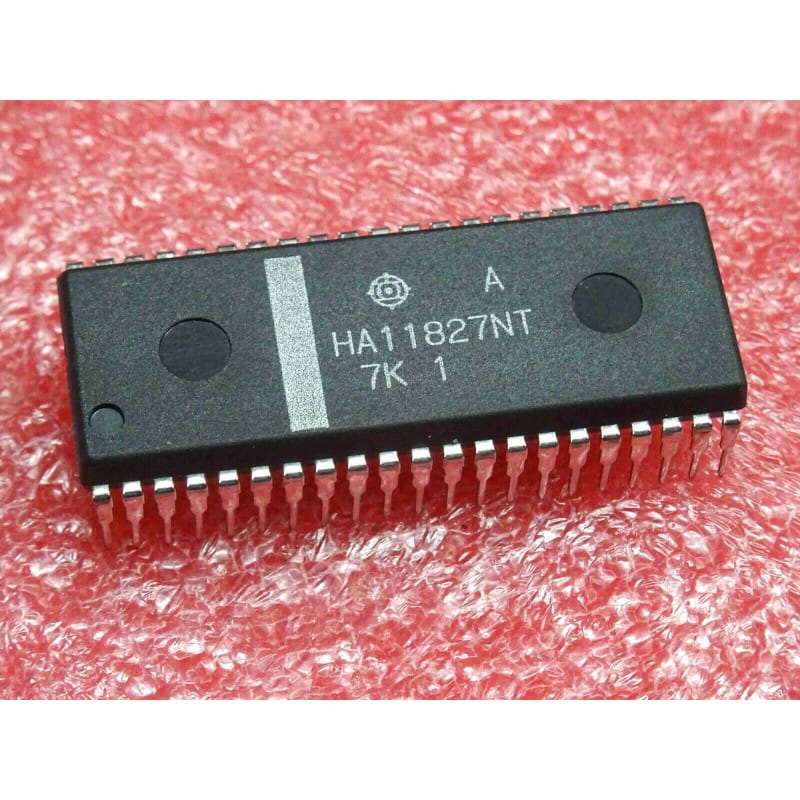

Le HA11827NT (code de marquage matériel / référence de pièce 276TX1828) est un circuit intégré analogique linéaire haute intégration dédié au traitement du signal vidéo (Luminance / Chrominance) pour magnétoscopes VHS (VTR Signal Processing IC).
Logé dans un boîtier SDIP-42 (Shrink DIP 42 broches) à pas réduit (1,778 mm), ce composant d'origine Hitachi équipait massivement les platinistes et magnétoscopes VHS des années 80 et 90 (Hitachi, Blaupunkt, Panasonic, JVC, Thomson).
Son rôle principal est de gérer l'ensemble de la chaîne d'enregistrement et de lecture du signal de luminance Y (FM modulation/démodulation, accentuation/désaccentuation, clamp) ainsi que l'interfaçage de la sous-porteuse couleur sur le châssis vidéo du magnétoscope.
Fabricant d'origine : Hitachi.
Fonction : Traitement global du signal vidéo (Y/C) en enregistrement (REC) et lecture (PB) pour magnétoscopes VHS / VTR.
Boîtier : SDIP-42 / Shrink DIP-42 (Plastique 42 broches à pas réduit 1,778 mm).
Signification de la référence :
HA : Circuits intégrés analogiques linéaires d'Hitachi.
11827 : Référence de la famille dédiée au traitement vidéo grand public.
NT : Boîtier Shrink DIP (SDIP-42).
276TX1828 : Code d'identification usine / numéro de commande spécifique constructeur.
Performances clés :
Traitement de Luminance complet (Y Processing) :
Circuits d'accentuation (Pre-emphasis) et désaccentuation (De-emphasis) vidéo.
Modulateur FM (pour la gravure sur bande) et démodulateur FM (pour la restitution à la lecture).
Circuits d'écrêtage des pics de blanc/noir (White/Dark Clip) et clamp du niveau de noir.
Commutation Automatique REC / Playback : Basculement interne des sous-ensembles logiques selon le mode du magnétoscope.
Correction de Jitter & Bruit : Atténuateur de souffle vidéo (Dropout Compensator - DOC interface) et limiteur de bruit dynamique.
Diagnostic Express (Image neigeuse en lecture, pas d'image en enregistrement, vidéo synchronisée mais N&B) :
Symptômes Courants en Atelier :
Pas d'Image en Lecture Cassette (Écran noir ou souffle de neige) : Le démodulateur FM interne ou le rail VCC du HA11827NT est absent. Si la cassette tourne mais qu'aucun signal vidéo ne sort de la Péritel, contrôler la tension VCC et le signal FM en provenance des têtes.
Enregistrement Cassette Inexploitable (Image déchirée) : Dysfonctionnement du modulateur FM interne ou problème sur la broche de commande REC/PB.
Image Parasitée / Lignes Blanches Horizontales : Condensateur de filtrage fuyard sur les bornes d'accentuation ou de compensation de décrochage (Dropout) autour de la puce.
Mesures sous tension (au multimètre CC et oscilloscope) :
Tension VCC : Vérifie la présence d'une tension continue stable (+9V ou +12V) sur la broche d'alimentation principal.
Commutation REC/PB : Vérifie le changement de niveau logique sur la broche de commande lors du passage de Stop/Play à Enregistrement.
Signal Vidéo à l'Oscilloscope : Contrôle la présence de la vidéo composite normalisée (1 Vpp / 75 Ohms) sur la sortie vidéo du HA11827NT lors de la lecture d'une cassette mire.
Équivalences et Substituts Directs (SDIP-42) :
Substitut direct de même référence : HA11827NT (Hitachi).
Attention au boîtier SDIP-42 : Le pas entre les broches est de 1,778 mm (Shrink DIP). Un boîtier DIP classique à pas de 2,54 mm ne rentrera pas sur le circuit imprimé.
Recommandations de Montage :
Précautions de Desserage / Soudure SDIP : Compte tenu de la densité des 42 broches à pas étroit, utilise de la tresse à déborder fine et du flux fluide pour éviter de créer des ponts de soudure entre deux pattes voisines.
Recapage de l'Entourage : En cas de défaut de synchronisation ou d'image sombrissante, remplace en priorité les condensateurs chimiques de découplage (1 uF à 47 uF) situés autour des broches de traitement FM du HA11827NT.
