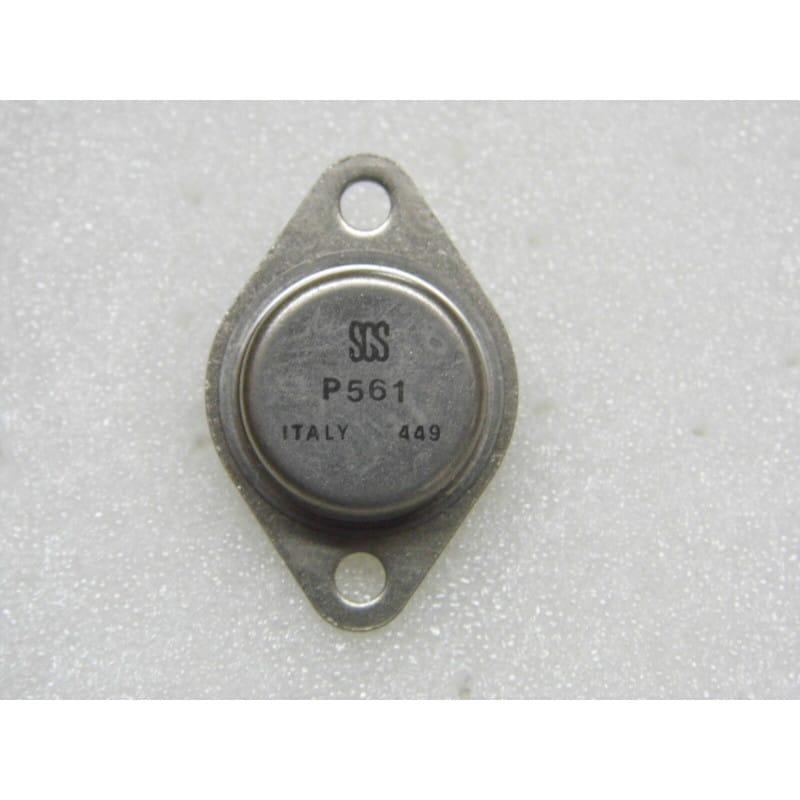

Transistor au germanium de puissance (Germanium Power Transistor), issu des fabrications européennes historiques de SGS (Società Generale Semiconduttori), référence rare P561 logée dans son boîtier métallique lourd à embase et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les premiers amplificateurs audio à transistors, les alimentations stabilisées linéaires et les étages de commutation de puissance des équipements professionnels des années 1960-1970, exigeant un composant au germanium de grande robustesse thermique. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).
Points Forts & Spécificités Techniques
Authenticité Germanium de Puissance : Une pièce rare et recherchée pour les collectionneurs et restaurateurs souhaitant redonner vie à des schémas d'amplification ou de régulation d'époque sans recourir à des équivalences modernes.
Boîtier Métallique TO-3 Dissipateur : Conçu pour être vissé directement sur un radiateur en aluminium massif afin d'évacuer efficacement la chaleur générée par la jonction germanium.
Marquage Historique SGS : Fabrication européenne de premier plan garantissant les tolérances d'origine des constructeurs de matériel hifi et professionnel.
Conseils d'Atelier & Raccordement
Brochage & Montage Mécanique Boîtier TO-3 :
Broche 1 (gauche vue de face) : Base (B)
Broche 2 (droite vue de face) : Émetteur (E)
Corps métallique / Semelle : Collecteur (C) (le boîtier entier est au potentiel du collecteur)
Rappel d'atelier : Le corps métallique étant sous tension, l'utilisation d'un kit d'isolation électrique (feuillet en mica ou isolant thermique silicone et canons isolants pour les vis) est impérative si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine pellicule de pâte thermique.
Précautions Thermiques & Soudure :
Le germanium est extrêmement vulnérable à la surchauffe. Lors du câblage ou de la soudure des cosses, utilisez une panne propre et rapide, et pincez la broche entre le boîtier et le circuit avec une pince massive pour dissiper l'excès de chaleur.
Contrôle Électronique au Multimètre (Mode Diode) :
Transistor au germanium PNP : la tension de seuil directe mesurée entre la base et l'émetteur ou le collecteur sera nettement plus basse qu'au silicium, généralement comprise entre 0,20 V et 0,30 V. Un courant de fuite inverse un peu plus élevé est normal sur ces références anciennes.
Composants Électroniques Actifs / Transistor de puissance germanium SGS P561 boîtier TO-3 neuf.
