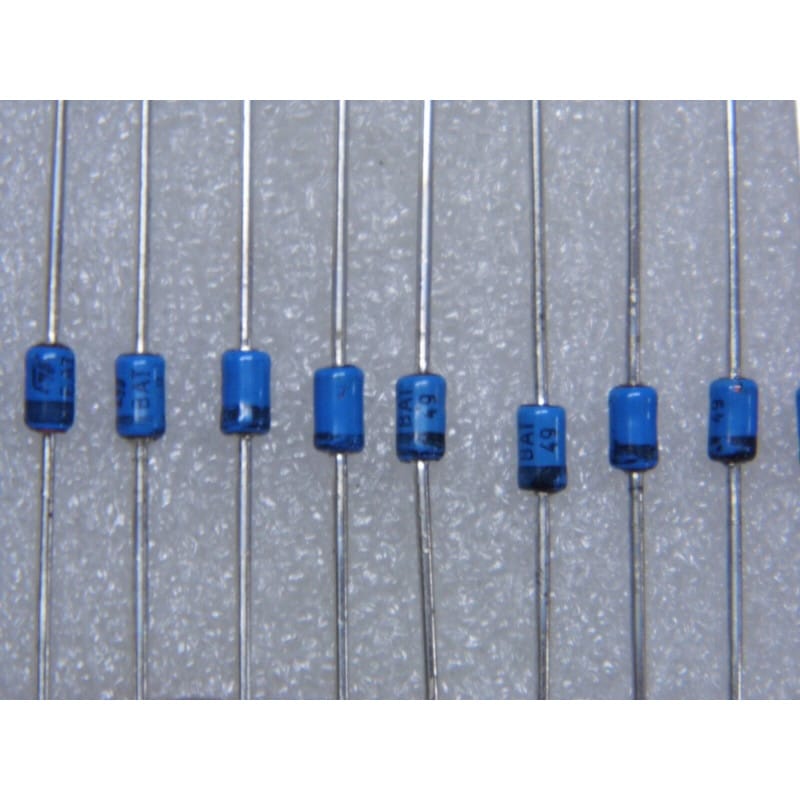

Lot de 10 diodes à barrière Schottky petit signal et faible chute de tension (Small Signal High Voltage Schottky Barrier Diode) de référence BAT49 (BAT 49 / série BAT42, BAT43, BAT47, BAT48, BAT49) (fabricants de référence : STMicroelectronics, Vishay, NXP / Philips), conçu pour les techniciens de maintenance électronique, concepteurs de circuits analogiques et numériques rapides, réparateurs de modules de mesure/instrumentation et électroniciens d'atelier.
La diode BAT49 est la référence la plus haute en tension de la célèbre famille des diodes Schottky axiales en boîtier verre DO-35 (SOD-27 / DO-204AH). Elle associe une tenue en tension inverse répétitive de crête (VRRM / VR) très élevée pour une diode Schottky de 80 V, un courant direct moyen nominal (IF / IF(AV)) de 500 mA (0,5 A), et une chute de tension directe (VF) très réduite (typiquement de 0,40 V sous 10 mA à 0,75 V sous 500 mA). Grâce à sa barrière métal-silicium passivée avec anneau de garde intégré (Guard-Ring) pour la protection contre les surtensions transitoires, elle garantit un temps de commutation quasi-instantané (durée de vie des porteurs ultra-courte de l'ordre de la picoseconde), idéale pour le redressement auxiliaire rapide, les circuits d'écrêtage (clamping), la détection RF et la protection anti-inversion basse tension.
Composants Électroniques & Semi-conducteurs / Référence Standard : BAT49 (Série BAT42 - BAT49) / Type de Composant : Diode Schottky petit signal et redressement rapide (Small Signal Schottky Barrier Diode) / Tension Inverse Répétitive Max (VRRM) : 80 V / Tension Continue de Blocage (VR) : 80 V / Courant Direct Moyen Nominal (IF / IF(AV)) : 500 mA (0,5 A à TA = 25°C) / Courant Direct de Crête Répétitif (IFRM) : 1,0 A (impulsion 1 s) / Courant de Surcharge Crête (IFSM) : 5,0 A (onde 10 ms) / Chute de Tension Directe (VF) : Typiquement 0,40 V sous 10 mA / 0,65 V sous 200 mA / 0,75 V max sous 500 mA / Temps de Commutation : Négligeable (commutation quasi-instantanée sans traînage de porteurs) / Capacité de Jonction Parasite (C) : Typiquement 10 pF à 15 pF (sous 0 V à 1 MHz) / Boîtier Mécanique : Axial verre scellé hermétique DO-35 (SOD-27) / Conditionnement : Lot de 10 pièces / État : Neuf de stock d'origine (NOS / New Old Stock), perles de verre intactes, broches axiales étamées propres et sans oxydation, prêtes à souder. Composant haute performance pour protections de signaux, redressement auxiliaire et découpage basse tension.
Haute Tenue en Tension Inverse pour une Schottky (80 V) :
Deux à trois fois la tension d'une BAT42/BAT43 (limitées à 30 V), offrant une marge de sécurité accrue pour les circuits 12 V, 24 V et 48 V DC.
Capacité en Courant Continu Soutenue (500 mA) :
Capacité en courant 2,5 à 5 fois supérieure aux diodes Schottky signal ordinaires (100 mA - 200 mA).
Faible Chute de Tension Directe (Technologie Barrière Schottky) :
Réduit considérablement les pertes par conduction par rapport à une diode silicium standard (1N4148 / 1N400x).
Commutation Ultra-Rapide Sub-Nanoseconde :
Absence quasi-totale de temps de recouvrement inverse (trr), parfaite pour les hautes fréquences de découpage et les impulsions rapides.
Boîtier Verre Scellé Hermétique DO-35 :
Excellente stabilité dans le temps, étanchéité absolue et résistance aux températures de jonction élevées (jusqu'à 125°C - 150°C).
Lot Pratique d'Atelier (10 Pièces) :
Quantité idéale pour le prototypage, les montages en série sur bancs de test et le renouvellement de casiers d'atelier.
État : Pièces neuves d'origine, broches étamées prêtes pour insertion directe sur PCB traversant.
Grandes Lignes d'Utilisation & Raccordement :
Repérage de Polarité : La bague foncée (noire ou colorée) peinte sur le cylindre en verre identifie la broche Cathode (borne négative / sortie du potentiel positif continu en redressement).
Positionnement dans la Gamme BAT4x :
BAT42 / BAT43 : 30 V / 200 mA (détection et logique standard).
BAT47 / BAT48 : 20 V à 40 V / 350 mA (chute VF ultra-basse).
BAT49 : 80 V / 500 mA (le modèle le plus robuste en tension et courant de la série axiale).
Applications Fréquentes :
Diodes d'écrêtage ultra-rapide (clamping) sur entrées/sorties de microcontrôleurs et lignes de capteurs industriels 24 V.
Protection anti-inversion de polarité sur appareils portables et alimentations 12 V / 24 V consommant jusqu'à 500 mA (minimise la perte de tension utile).
Redressement secondaire auxiliaire sur petits transformateurs de commande à haute fréquence de découpage.
Précautions de Montage : Maintenir la broche axiale avec une pince plate lors du pliage à angle droit afin de ne pas appliquer de contrainte mécanique directe sur le scellement étanche verre-métal du boîtier DO-35.
