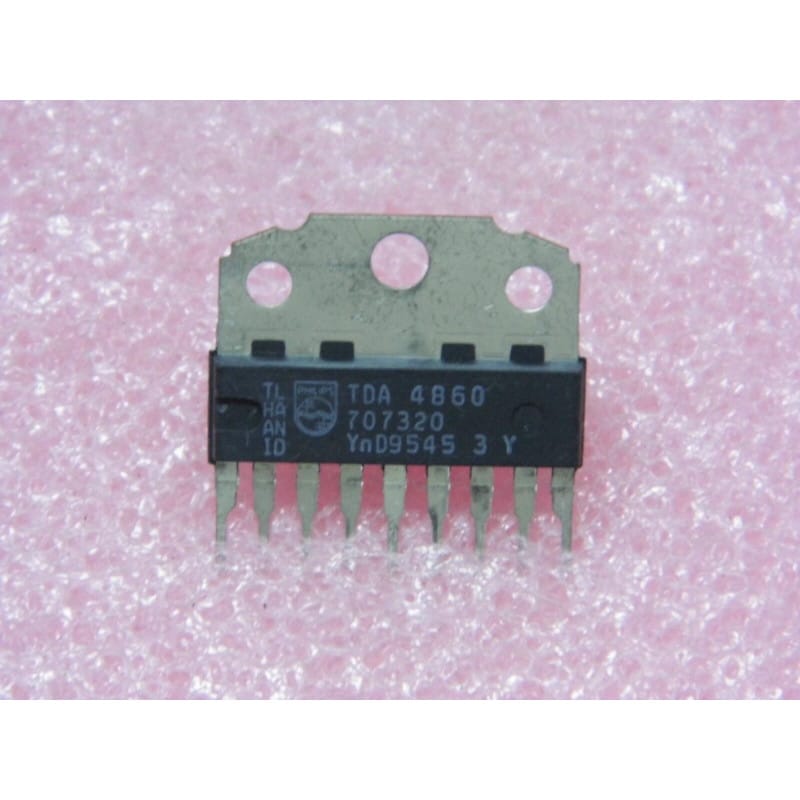

Le TDA4860 (fabriqué à l'origine par Philips Semiconductors) est un circuit intégré amplificateur de puissance pour la déviation verticale spécialement conçu pour les moniteurs informatiques et les téléviseurs (Vertical Deflection Power Amplifier for Monitors IC).
Logé dans un boîtier SIP à 9 broches (SIL-9 / Multiwatt-9 ou boîtier plastique en ligne à languette métallique), ce composant était largement utilisé dans les moniteurs CRT professionnels et grand public des années 90 et 2000 pour assurer un balayage vertical d'une grande stabilité et précision.
Son rôle est d'amplifier le signal de rampe vertical issu du microprocesseur ou du contrôleur de balayage pour alimenter les bobines de déflexion verticale du tube cathodique, tout en garantissant une excellente linéarité et des fréquences de trame élevées adaptées aux résolutions de moniteurs informatiques (VGA / SVGA).
Fabricant d'origine : Philips Semiconductors (NXP).
Fonction : Amplificateur de puissance de déviation verticale pour moniteurs (Vertical Deflection Output Circuit).
Boîtier : SIL-9 / SIP-9 (Boîtier en ligne à 9 broches avec languette de fixation pour radiateur).
Signification de la référence :
TDA : Préfixe européen des circuits intégrés analogiques et mixtes (Television / Data / Analog).
4860 : Référence de la famille des circuits de déviation verticale haute fréquence pour moniteurs.
Performances clés :
Fréquence de Balayage Élevée : Conçu pour fonctionner à des fréquences de trame supérieures aux simples téléviseurs standard (adapté aux moniteurs d'ordinateurs).
Linéarité et Faible Distorsion : Assure une géométrie d'affichage parfaite et évite l'écrasement ou l'étirement de l'image sur l'écran.
Protections Intégrées : Protection thermique contre les surchauffes et limitation de courant en cas de surcharge.
Repérage & Broches Clés (SIL-9 TDA4860) :
Entrée Non-Inversante / Inversante : Reçoit le signal de rampe vertical en provenance du circuit de contrôle.
Alimentation de Puissance : Broches connectées au rail d'alimentation continu principal (ex: +25V / +35V ou alimentation symétrique selon l'application).
Sortie Verticale (Vertical Output) : Broches de puissance reliées au bloc de bobines de déflexion verticale via le condensateur de couplage.
Masse / Semelle Thermique : Référence commune reliée à la languette métallique de fixation.
Diagnostic Express (Ligne horizontale unique à l'écran, moniteur en panne de balayage) :
Symptômes Courants en Atelier :
Une Seule Ligne Horizontale Lumineuse : Absence totale de balayage vertical. Le TDA4860 est soit non alimenté, soit détruit en interne suite à un court-circuit ou une surtension.
Effondrement partiel de l'image (pliure en haut ou en bas) : Condensateurs chimiques d'intégration ou de liaison associés au circuit desséchés ou fatigués.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence de la tension continue brute sur la broche d'alimentation du boîtier SIL-9.
Test du Signal de Sortie : Observe la présence du signal de rampe sur la broche de sortie (attention aux tensions de retour de balayage).
Équivalences et Substituts Directs :
Substitut direct de même référence : TDA4860 (Philips / NXP).
Alternatives proches de la même catégorie (vérifier la compatibilité stricte du brochage et des spécifications de fréquence) : TDA4865, TDA4866.
Recommandations de Montage :
Dissipation Thermique Impérative : La languette métallique perforée du boîtier SIL-9 doit impérativement être fixée sur un radiateur en aluminium à l'aide de pâte thermique (et d'un isolant mica/silicone si la semelle est sous tension). Ne jamais mettre sous tension sans radiateur.
Vérification des Périphériques : Avant de remplacer un TDA4860 défectueux, contrôle systématiquement tous les condensateurs chimiques et les résistances de faible valeur situés dans son environnement immédiat pour éviter une nouvelle destruction immédiate.
