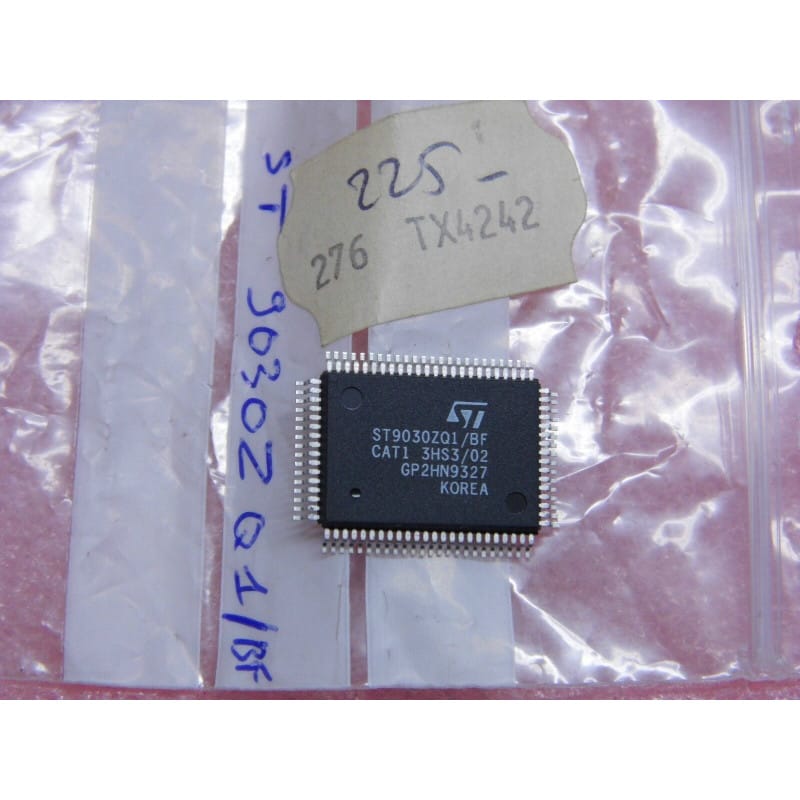

Le ST9030ZQ1-BF (fabriqué par STMicroelectronics) est un circuit intégré de microcontrôleur haute performance (8/16-bit Microcontroller IC) appartenant à la célèbre famille ST9 de STMicroelectronics.
Logé dans un boîtier PLCC (Plastic Leaded Chip Carrier) carré à montage en surface, ce type de composant était largement utilisé dans les systèmes embarqués industriels, les équipements de télécommunication, l'électronique automobile et les cartes de contrôle complexes des années 90 et 2000.
Son rôle est de centraliser le traitement numérique, de gérer des entrées/sorties périphériques et d'exécuter des programmes embarqués grâce à son architecture de processeur optimisée pour le contrôle en temps réel.
Fabricant d'origine : STMicroelectronics.
Fonction : Microcontrôleur 8/16 bits (Microcontroller IC).
Boîtier : PLCC (Boîtier carré à contacts sur les quatre côtés à montage en surface).
Signification de la référence :
ST90... : Préfixe de la famille des microcontrôleurs à architecture ST9 de STMicroelectronics.
30ZQ1 : Référence de la déclinaison spécifique de la puce (ressources internes, capacité de mémoire et type de boîtier).
-BF : Indice de variante de fabrication, de version de masque ou de conditionnement d'usine.
Performances clés :
Architecture Avancée : Conception modulaire combinant des fonctionnalités de traitement 8 bits et 16 bits adaptées aux applications exigeantes.
Périphériques Intégrés : Comporte généralement des interfaces de communication, des timers et des ports d'E/S programmables.
Boîtier PLCC CMS : Permet une intégration compacte tout en assurant des connexions robustes sur les cartes multicouches.
Repérage & Broches Clés (PLCC) :
Repérage : L'angle biseauté du boîtier carré PLCC sert de repère universel pour identifier la broche 1, le comptage s'effectuant ensuite dans le sens anti-horaire.
Alimentation et Masse : Broches VCC et GND réparties sur le boîtier pour assurer la stabilité logique.
Bus et Lignes d'E/S : Connexions réparties sur les quatre côtés du boîtier pour communiquer avec les mémoires et périphériques externes.
Diagnostic Express (Système bloqué, absence de démarrage) :
Symptômes Courants en Atelier :
La Carte Ne Démarre Pas / Plantage au Reset : Le microcontrôleur ne s'initialise pas. Cela peut provenir d'une absence d'horloge (quartz défectueux), d'un défaut sur la ligne de reset, ou d'une défaillance interne du circuit.
Consommation Anormale / Surchauffe : Court-circuit interne sur les rails d'alimentation du circuit intégré.
Mesures sous tension (au multimètre et oscilloscope) :
Contrôle de l'Alimentation : Vérifie la présence de la tension d'alimentation principale (généralement +5,0 V CC ou +3,3 V CC) sur les broches VCC du boîtier PLCC.
Contrôle de l'Horloge (Oscilloscope) : Vérifie l'oscillation correcte sur les broches du quartz reliées au microcontrôleur.
Équivalences et Substituts Directs :
Composant spécifique d'origine : ST9030ZQ1-BF (STMicroelectronics). Le remplacement nécessite impérativement une référence strictement identique, y compris pour le code interne si le microcontrôleur intègre une mémoire morte programmée (ROM/OTP/Flash).
Recommandations de Montage :
Support PLCC Adapté : Si tu dois remplacer ce composant sur une carte ancienne, l'utilisation d'un support PLCC ou d'une station de dessoudage à air chaud adaptée est recommandée pour éviter d'endommager les pistes du circuit imprimé.
Précautions ESD : Manipule ce circuit intégré CMOS en respectant scrupuleusement les règles de protection contre les décharges électrostatiques (ESD).
