Transistor Bipolaire NPN Silicium Haute Tension 2SD575 (D575) – Boîtier Métallique TO-3 (600 V Vceo / 1500 V Vcb – 2,5 A à 5 A – 50 W – Balayage Ligne TV & Commutation)

Transistor Bipolaire NPN Silicium Haute Tension 2SD575 (D575) – Boîtier Métallique TO-3 (600 V Vceo / 1500 V Vcb – 2,5 A à 5 A – 50 W – Balayage Ligne TV & Commutation)

(0 avis)
10,00 € 10,00 € (Hors taxes)

Ajouter au panier
Prix sur devis

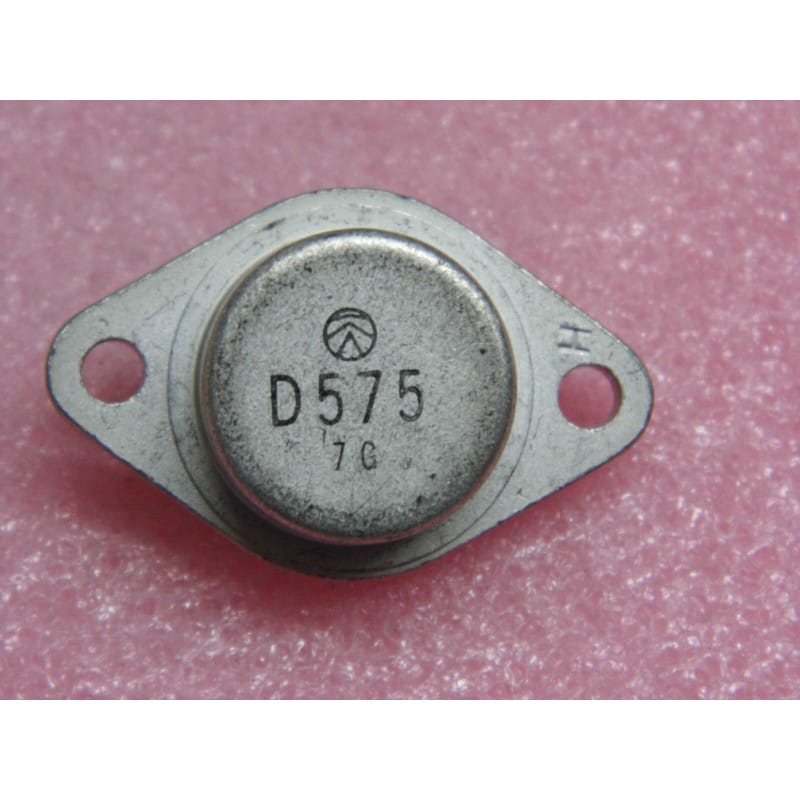

Transistor au silicium de type NPN à triple diffusion mesa (Silicon NPN Triple Diffused Mesa Type Transistor), référence classique (Color TV Horizontal Deflection Output Applications) logée dans son robuste boîtier métallique étanche à bride TO-3 (TO-204AA). Conçu spécifiquement pour les étages de sortie de balayage ligne (Horizontal Deflection Output) de téléviseurs et moniteurs CRT vintage, ainsi que pour les alimentations à découpage exigeant une tenue en tension colossale de 1500V (Vcbo). Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire NPN silicium haute tension (High-Voltage Power NPN BJT)
Technologie de Semi-conducteurSilicium (Si) – structure mesa à triple diffusion optimisée pour charges inductives
Référence Constructeur2SD575 (Marquage atelier court : D575)
Format du BoîtierBoîtier métallique étanche à bride TO-3 à 2 broches (le corps métallique servant de collecteur)
Tension Collecteur-Émetteur Max (Vceo)600 V (forte tenue en tension adaptée aux circuits de déviation et alimentations redressées)
Tension Collecteur-Base Max (Vcbo)1500 V (tension maximale admissible jonction collecteur-base pour encaisser les retours de lignes)
Tension Émetteur-Base Max (Vebo)5 V
Courant de Collecteur Continu Max (Ic)2,5 A à 5 A (calibre de courant robuste pour commuter des charges inductives de type transformateur ligne)
Puissance Dissipable Maximale (Pd / Ptot)50 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-55°C à +150°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsÉtages de balayage ligne TV/CRT, moniteurs vidéo vintage et restauration d'équipements électroniques de collection

Points Forts & Spécificités Techniques

  • Tenue en Tension Monumentale (1500 V Vcbo) : Puce de puissance spécialement dimensionnée pour supporter sans défaillir les pics de force contre-électromotrice extrêmes générés au blocage par les enroulements inductifs.

  • Boîtier Métallique TO-3 Authentique : Assure une robustesse mécanique maximale et une excellente conductibilité thermique d'époque pour dissiper les calories.

  • Rareté Collection & Restauration : Composant historique très recherché pour la remise en état de châssis radio, téléviseurs cathodiques et moniteurs professionnels anciens.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-3 (Composant vu de face, les deux broches vers le bas, collerette horizontale orientée vers vous) :

    • Broche de gauche : Base (B)

    • Broche de droite : Émetteur (E)

    • Corps métallique / Bride : Collecteur (C) (la collerette et le boîtier entier sont reliés électriquement au collecteur)

    • Rappel d'atelier : Le corps métallique sous haute tension critique de collecteur nécessite impérativement l'utilisation d'un kit d'isolation (feuillet en mica ou en silicone) et de canons isolants pour chaque vis de fixation si le radiateur du châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité NPN : placer la touche rouge (+) sur la Base (broche de gauche) et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Boîtier métallique (Collecteur). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Transistor de puissance NPN haute tension 2SD575 boîtier TO-3 neuf.
