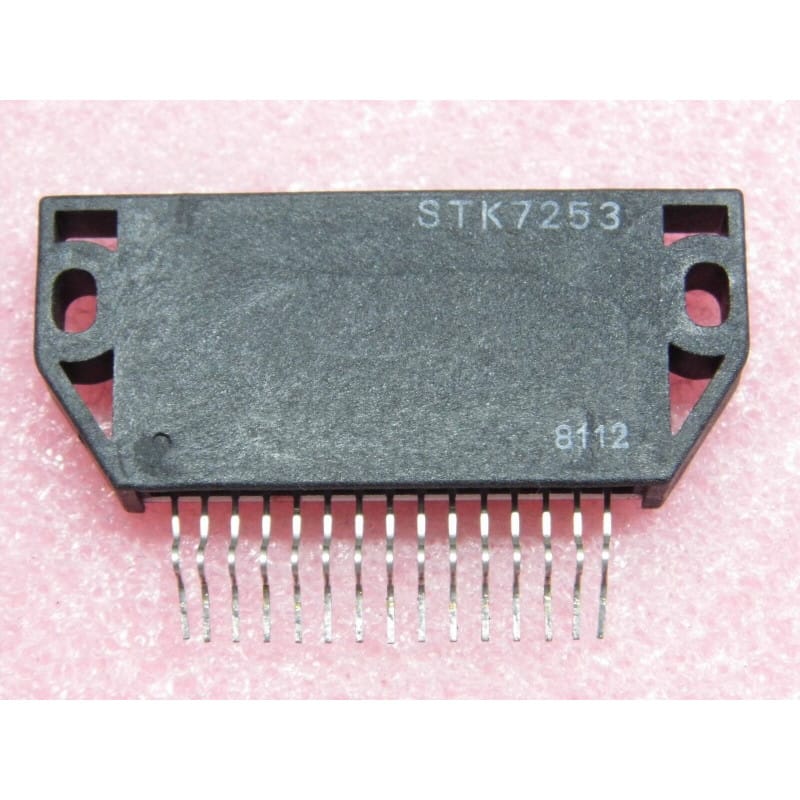

Le STK7253 (fabriqué à l'origine par Sanyo) est un circuit intégré hybride régulateur de tension linéaire à sorties multiples (Linear Voltage Stabilizer / Multi-Output Voltage Regulator IC).
Logé dans un boîtier SIP à 15 broches (15-SIL) de type module épais (caractéristique de la célèbre série STK de Sanyo), ce composant était largement utilisé dans les équipements audio/vidéo de salon, les téléviseurs et les instruments des années 80 et 90 pour fournir plusieurs tensions stabilisées de haute précision à partir d'une source unique.
Son rôle est de centraliser la régulation de plusieurs rails d'alimentation indépendants (notamment +5,6 V, +6,6 V et +9 V) tout en intégrant des fonctionnalités de contrôle externe (commutation, mise en veille ou régulation commandée).
Fabricant d'origine : Sanyo.
Fonction : Régulateur de tension linéaire à sorties multiples avec contrôle externe.
Boîtier : SIP-15 (Boîtier en ligne à 15 broches à module épais hybride).
Signification de la référence :
STK : Sanyo Thick-film Hybrid IC (série des circuits intégrés hybrides à couches épaisses de Sanyo).
7253 : Référence du modèle spécifique de régulateur multi-tensions.
Performances clés :
Rails de Sortie Multiples : Fournit simultanément plusieurs tensions stabilisées de précision (notamment +5,6 V, +6,6 V et +9 V) adaptées à l'alimentation des circuits logiques, des tuners et des étages analogiques.
Contrôle Externe : Intègre des broches de commande permettant d'activer ou de désactiver certaines sections de régulation (fonction Standby / Switching control).
Technologie Hybride : Utilise un substrat céramique ou isolant regroupant des transistors de puissance discrets et des réseaux de résistances ajustées au laser pour une stabilité thermique optimale.
Diagnostic Express (Absence de tensions secondaires, mise en protection) :
Symptômes Courants en Atelier :
Tensions de Sortie Effondrées ou Nuls : Un court-circuit sur l'une des charges aval (tuner ou logique) a entraîné la destruction d'un des régulateurs internes du module.
Surchauffe Excessive du Module : Surcharge permanente sur l'un des rails ou tension d'entrée brute trop élevée provoquant une dissipation thermique excessive.
Mesures sous tension (au multimètre CC) :
Contrôle des Entrées : Vérifie la présence de la tension d'alimentation principale non régulée en amont du module.
Vérification des Sorties : Mesure précisément chaque broche de sortie pour identifier le rail manquant ou en court-circuit (+5,6V, +6,6V, +9V).
Équivalences et Substituts Directs :
Composant hybride spécifique d'origine : STK7253 (Sanyo). En raison de sa conception en circuit hybride propriétaire, le remplacement direct s'effectue de préférence par un composant d'origine ou NOS (New Old Stock).
Recommandations de Montage :
Dissipation Thermique : Ce module hybride est généralement fixé sur un radiateur en aluminium à l'aide de pâte thermique. Ne le fais jamais fonctionner sans son radiateur, sous peine de destruction thermique immédiate des régulateurs internes.
Soudure : Soigne les soudures sur les 15 broches du connecteur SIP lors du remplacement, car les courants mis en jeu et les contraintes mécaniques sur le circuit imprimé sont importants.
