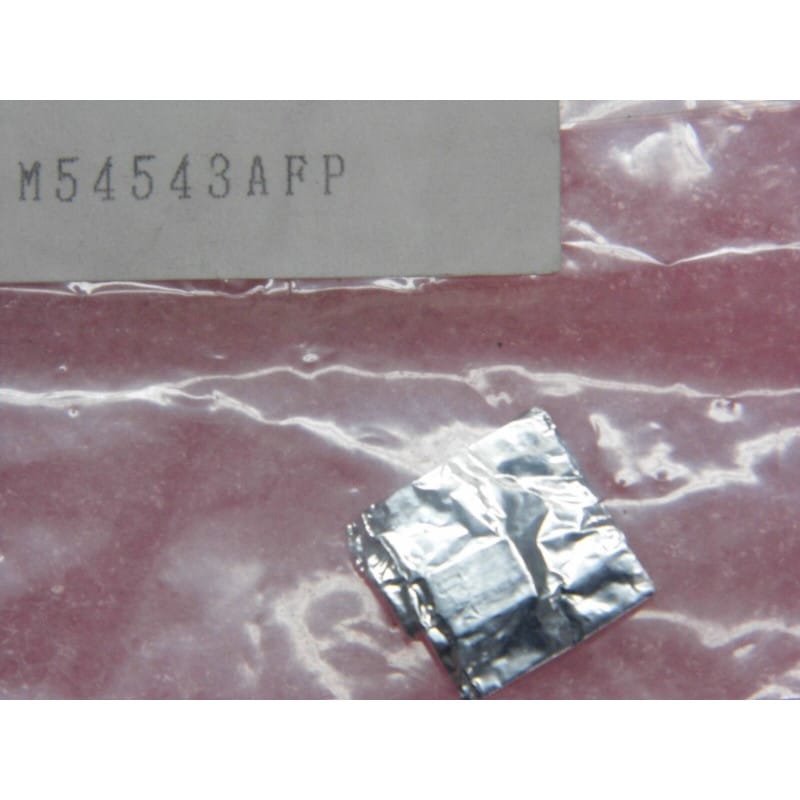

Le M54543AFP (fabriqué à l'origine par Mitsubishi Electric, désormais Renesas Electronics) est un circuit intégré monolithique pont en H (H-Bridge) pilote de moteur à courant continu bidirectionnel (Bidirectional DC Motor Driver IC).
Logé dans un boîtier SMD / CMS SOP-16 / SSOP-16 à empreinte réduite, ce composant est spécifiquement conçu pour la commande de petits moteurs CC à balais. On le retrouve dans les mécanismes d'entraînement de matériel de bureau (imprimantes, scanners), la robotique compacte, les tiroirs de lecteurs optiques (CD/DVD), les verrous électriques et les platines automatisées.
Son rôle est de piloter le sens de rotation d'un moteur (Marche Avant, Marche Arrière), de gérer son arrêt rapide via une fonction de freinage électronique (Brake) et d'assurer une mise en veille à très faible consommation (Standby), tout en protégeant l'étage de puissance contre les surchauffes.
Fabricant d'origine : Mitsubishi Electric / Renesas Electronics.
Fonction : Pilote de moteur CC bidirectionnel en pont en H avec freinage.
Boîtier : SOP-16 / SSOP-16 (Composant monté en surface CMS).
Signification de la référence :
M54 : Gamme de circuits intégrés logiques et de puissance chez Mitsubishi.
543 : Référence de la famille du pilote de moteur CC avec freinage.
A : Version révisée des caractéristiques électriques.
FP : Boîtier CMS plastique type SOP / SSOP.
Performances clés :
4 Modes de Fonctionnement : Marche Avant (Forward), Marche Arrière (Reverse), Freinage Électronique (Brake / Short Brake) et Arrêt / Veille (Stop / Standby).
Large Plage de Tension d'Alimentation :
Tension logique (VCC) : 4,5V à 6,5V CC.
Tension moteur (VM / VCC2) : 4,5V à 18V CC (séparation des rails logique et puissance).
Courant de Sortie : Capable de fournir un courant nominal de 1,0A (avec des pics instantanés pouvant atteindre 3,0A au démarrage).
Protection Thermique Intégrée (Thermal Shutdown - TSD) : Coupe automatiquement les étages de sortie en cas de surchauffe interne (température de jonction supérieure à 150°C), évitant la destruction du composant lors d'un blocage mécanique du moteur.
Diodes de Roue Libre Intégrées : Intègre les diodes de protection contre les surtensions inductives générées par les enroulements du moteur lors des commutations.
Diagnostic Express (Moteur immobile, chauffe excessive, blocage) :
Mesures sous tension (au multimètre CC et oscilloscope) :
Tensions d'Alimentation : Vérifie la présence de +5V CC sur la logique (VCC1) et de la tension nominale du moteur sur VCC2. Si VCC2 chute brutalement lors du démarrage, l'alimentation moteur est sous-dimensionnée ou le moteur est en court-circuit.
Contrôle des Entrées Logiques (IN1 / IN2) : Vérifie que les niveaux logiques envoyés par la carte de commande basculent bien entre 0V (BAS) et 5V (HAUT).
Action de la Protection Thermique (TSD) : Si le moteur s'arrête brusquement après quelques secondes d'effort et repart une fois le composant refroidi, le driver entre en sécurité thermique. Vérifie que le courant consommé par le moteur ne dépasse pas 1,0A continu ou que le moteur n'est pas grippé mécaniquement.
Équivalences et Substituts Directs (H-Bridge Driver CMS) :
Substitut direct de même famille : M54543AFP, M54543L (version SIP traversante).
Équivalents très proches dans la gamme Mitsubishi/Renesas : M54544AFP (variante de brochage/spécification), M54549FP.
Remplacement/Adaptation : Si le M54543AFP est introuvable, des pilotes de moteurs CC équivalents en boîtier CMS comme la série BA6208 / BA6287F (Rohm) ou TA7291 / TB6612FNG (Toshiba) peuvent être utilisés en adaptant le schéma d'implantation.
Recommandations de Montage & Dissipation Thermique :
Refroidissement du Boîtier CMS : Le boîtier SOP-16 évacue sa chaleur principalement par ses broches de masse (GND). Lors du soudage ou du remplacement du composant, assure-toi que les pistes de masse sont généreusement rechargées en soudure et reliées à un plan de cuivre suffisant sur le PCB.
Découplage des Rails d'Alimentation : Place impérativement un condensateur chimique de 47 uF à 100 uF en parallèle avec un condensateur céramique de 100 nF au plus près de la broche d'alimentation moteur (VCC2) et de la masse pour absorber les pics de courant d'appel et les rétro-forces électromotrices du moteur.
