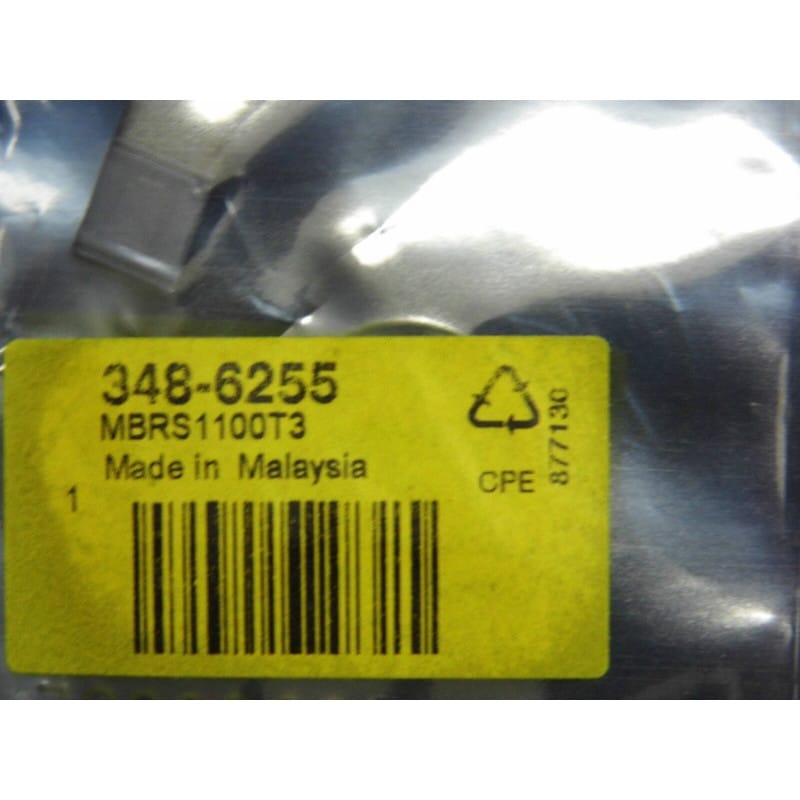

Lot de 7 diodes de redressement de puissance à barrière Schottky pour montage en surface (Surface Mount Power Schottky Barrier Rectifier Diode) de référence standard universelle MBRS1100T3 (MBRS 1100 T3 / MBRS1100T3G / MBRS1100 / code marquage boîtier : B110 ou B1C) (fabricants de référence : ON Semiconductor / Motorola, Vishay Semiconductors, Littelfuse, SMC Diode Solutions), conçu pour les techniciens de maintenance en micro-électronique, concepteurs et réparateurs d'alimentations à découpage (SMPS), convertisseurs DC-DC abaisseurs/élévateurs (Buck / Boost), chargeurs, variateurs et électroniciens d'atelier.
La diode MBRS1100T3 est un semi-conducteur de puissance CMS haute performance encapsulé dans le boîtier compact surmoulé SMB (DO-214AA) à très faible résistance thermique. Développée pour allier une haute tenue en tension inverse avec le rendement énergétique d'une jonction Schottky, elle supporte une tension inverse continue/répétitive de blocage (VR / VRRM) de 100 V, délivre un courant direct moyen nominal (IF(AV) / IO) de 1,0 A (en continu à température de cathode TL = 115°C / TA = 75°C), et encaisse un courant de surcharge crête non répétitif (IFSM) de 30 A à 40 A (onde demi-sinus 8,3 ms / 10 ms). Sa technologie à barrière métal-silicium passivée sous anneau de garde (Guard Ring) lui confère une chute de tension directe optimisée (VF typiquement de 0,65 V à 0,75 V sous 1,0 A à 25°C et moins de 0,62 V à chaud), une commutation quasi-instantanée sans temps de recouvrement inverse par porteurs minoritaires et une excellente immunité face aux transitoires rapides (dv/dt > 10 000 V/µs).
Haute Tenue en Tension Inverse 100 V (VRRM 100 V) :
Deux à trois fois la tension des Schottky classiques (30 V / 40 V), idéale pour les bus 24 V, 36 V, 48 V et 72 V DC sans risque de claquage.
Format CMS Universel SMB (DO-214AA) :
Boîtier compact à plages de contact étamées planes, optimisé pour l'implantation haute densité et une dissipation thermique efficace vers le plan de masse du PCB.
Chute de Tension Directe Réduite (VF ~0,65 V à 1 A) :
Réduit considérablement les pertes par conduction comparée aux diodes de redressement ultra-rapides silicium standard (UF4002 / US1M).
Commutation Ultra-Rapide (Pertes dynamiques quasi-nulles) :
Parfaitement adaptée aux fréquences de découpage très élevées (100 kHz à plus de 1 MHz) sans traînage de recouvrement.
Anneau de Garde Intégré (Guard-Ring Protection) :
Assure une protection robuste contre les pointes de surtension inductives transitoires.
État : Pièces neuves de stock d'origine (NOS / New Old Stock), plages étamées propres et prêtes pour le brasage à l'air chaud ou au fer à souder.
Identification de la Polarité & Repérage CMS :
Repérage Visuel : Le trait ou la bande blanche/gravée sur l'une des extrémités du boîtier SMB repère la Cathode (sortie du pôle positif continu + en redressement/protection).
Raccordement Électrique :
L'Anode (côté sans bande) est reliée au nœud de découpage ou à la ligne d'entrée.
La Cathode (côté avec bande) est reliée au rail positif continu ou au nœud de filtrage.
Contrôle Rapide au Multimètre (Mode Test Diode) :
Pointe rouge sur l'Anode et pointe noire sur la Cathode (côté bande) -> conduction mesurée entre 0,28 V et 0,38 V (seuil direct bas typique d'une jonction Schottky 100 V sous faible courant de test).
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L).
Domaines d'Application Clés en Atelier :
Diode de Roue Libre (Freewheeling / Catch Diode) CMS : Régulateurs step-down et convertisseurs abaisseurs/élévateurs alimentés en 24 V, 36 V ou 48 V DC (ex : alimentations industrielles, drivers de LED).
Redressement Secondaire Haute Fréquence : Sorties d'alimentations à découpage compactes nécessitant un redressement à faibles pertes sous 12 V, 24 V ou 48 V DC.
Protection Anti-Retour / Détrompage d'Alimentation : Insertion en série sur les lignes d'alimentation 24 V / 48 V pour bloquer les inversions de polarité avec une faible perte d'insertion.
Circuits de Clamping & Aiguillage d'Alimentation (OR-ing) : Commutation automatique entre deux sources d'énergie sans échauffement excessif.
Consignes de Brasage CMS (Boîtier SMB) :
Brasage préconisé à l'air chaud (température de buse entre 300°C et 330°C avec flux adapté) ou au fer à souder à panne biseautée fine (320°C).
Conserver des pastilles de cuivre de bonne surface sous la cathode pour assurer une évacuation calorifique optimale sous un courant continu proche de 1 A.
Composants Électroniques & Semi-conducteurs / Fabricant : ON SEMICONDUCTOR / MOTOROLA / Référence Standard : MBRS1100T3 (Variantes : MBRS 1100 T3 / MBRS1100T3G / MBRS1100 / Marquage : B110 ou B1C / Équivalents : SS110, SK110, B1100, SL110) / Type de Composant : Diode de redressement de puissance à barrière Schottky pour montage en surface CMS/SMD 1 A / 100 V (Surface Mount Power Schottky Rectifier) / Tension Inverse Continue Max (VR) : 100 V / Tension Inverse Répétitive Max (VRRM) : 100 V / Courant Direct Moyen Nominal (IF(AV) / IO) : 1,0 A (à TL = 115°C) / Courant de Surcharge Crête Non Répétitif (IFSM) : 30 A à 40 A (onde demi-sinus 8,3 ms / 10 ms à 25°C) / Chute de Tension Directe Typique (VF) : ~0,65 V sous 1,0 A (max 0,75 V à 25°C / 0,62 V à 125°C) / Courant Inverse de Fuite : Inférieur à 0,5 mA sous 100 V à 25°C / Boîtier Mécanique : CMS / SMD SMB (DO-214AA plastique moulé ignifugé UL 94V-0) / Conditionnement : Lot de 7 pièces / Température de Fonctionnement : -65°C à +150°C / État : Neuf de stock d'origine (NOS / New Old Stock Genuine ON Semi), plages étamées propres et sans oxydation, jamais soudé. Composant haute performance indispensable pour convertisseurs DC-DC 1A jusqu'à 48V, alimentations SMPS haute fréquence, protection anti-inversion et maintenance de cartes électroniques modernes.
