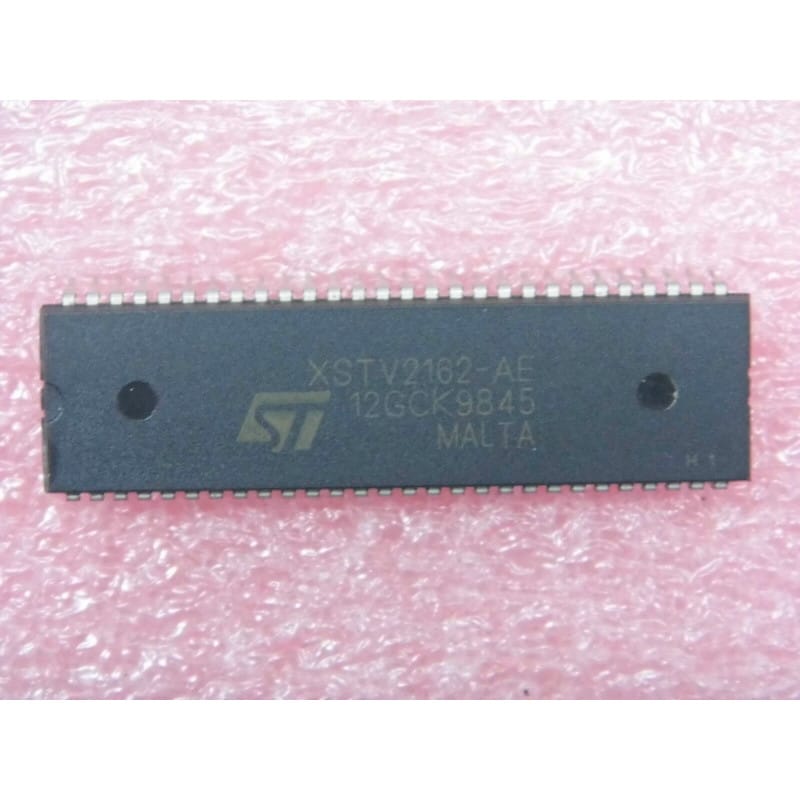

Circuit intégré analogique/numérique haute intégration (One-Chip TV Video, Chroma & Deflection Processor), référence XSTV2162-AE (également référencée XSTV 2162 - AE, STV2162-AE ou famille STV2162, fabrication d'origine SGS-THOMSON Microelectronics / STMicroelectronics). Ce processeur central regroupe l'ensemble du traitement vidéo (luminance, démodulation chrominance multistandard PAL/SECAM/NTSC), la synchronisation, les processeurs de géométrie et déviation ligne/trame, ainsi que le contrôle complet des paramètres par bus série I2C. Conçu pour les châssis de téléviseurs couleur CRT, moniteurs vidéo et combinés TV vintage.
Intégration Haute Densité : Réunit sur une seule puce le traitement de la luminance, le décodage des couleurs, la matrice RVB et les bases de temps de déviation, réduisant drastiquement le nombre de composants discrets périphériques.
Pilotage Intégral par Bus I2C : Supprime l'ensemble des potentiomètres d'alignement géométrique (hauteur, linéarité, centrage, coussin Est-Ouest) au profit d'un étalonnage numérique précis en mode service.
Gestion Avancée du Point Noir : Intègre la boucle de mesure automatique du courant de noir des cathodes (Automatic Cut-off Control) pour une balance des blancs stable pendant toute la durée de vie du tube cathodique.
Manipulation & Brasage :
Composant MOS/LSI haute densité sensible à l'électricité statique : manipuler obligatoirement sur un poste de travail protégé ESD.
Le boîtier SDIP-56 utilise un pas réduit (1,778 mm) : dessouder l'ancien circuit à la tresse fine ou à la station à dessouder thermostatée sous vide avec buse fine pour éviter tout pont de soudure ou arrachement de métallisation.
L'utilisation d'un support CI SDIP-56 de qualité est recommandée pour préserver le boîtier de l'échauffement direct lors du montage.
Nettoyage :
Nettoyer minutieusement la zone entre les broches rapprochées à l'aide d'un pinceau antistatique et d'alcool isopropylique afin d'éviter les courants de fuite résiduels.
Contrôles Avant et Après Mise Sous Tension :
Décharger impérativement la THT et les condensateurs de filtrage haute tension avant toute intervention sur le châssis.
Contrôler la régulation de la ligne d'alimentation 8 V et vérifier à l'oscilloscope les signaux du bus I2C (SDA / SCL) ainsi que le signal d'horloge/quartz de référence couleur.
En cas de remplacement, vérifier et ajuster si nécessaire les paramètres de géométrie dans le menu service du téléviseur.
Composants Électroniques Actifs & SAV Téléviseurs CRT / Circuit intégré processeur vidéo et chrominance SGS-THOMSON XSTV2162-AE XSTV 2162 - AE boîtier SDIP-56 neuf.
