Processeur audio analogique stéréo haute fidélité à commande numérique par bus I2C, référence TDA8420 (fabrication d'origine PHILIPS Semiconductors / Signetics). Ce composant monolithique intègre l'ensemble des fonctions de commutation de sources, réglage de volume par pas discrets, balance, tonalité (graves / aigus) et effets spatiaux (stéréo élargie / pseudo-stéréo). Conçu spécifiquement pour les téléviseurs Hi-Fi stéréo Nicam/A2, les récepteurs audio/vidéo, les autoradios haut de gamme et les préamplificateurs audio vintage pilotés par microcontrôleur.
Contrôle Numérique Intégral : Plus aucun potentiomètre mécanique d'usure ; l'ensemble des atténuateurs et filtres actifs internes est géré numériquement via le bus série I2C.
Traitement Spatial Avancé : Intègre un étage de spatialisation sonore commutable (élargissement de l'image stéréo ou synthèse pseudo-stéréo à partir d'un signal mono).
Commutation Silencieuse : Atténuation douce et transitions de commutation optimisées pour éliminer les bruits transitoires (anti-click/pop) lors des changements de volume ou de source.
Manipulation & Brasage :
Manipuler sous environnement protégé contre les décharges électrostatiques (ESD).
Dessouder l'ancien boîtier défaillant à la tresse fine ou à la station à dessouder thermostatée sous vide pour préserver les métallisations des circuits imprimés double face.
L'utilisation d'un support CI DIP-28 à contacts tulipe de précision est recommandée pour faciliter les diagnostics sans soumettre la puce à un stress thermique direct.
Nettoyage :
Nettoyer les résidus de décapant et flux de soudure à l'aide d'un pinceau antistatique imbibé d'alcool isopropylique.
Contrôle & Diagnostic :
Repérer l'encoche détrompeur (broche 1) sur le boîtier et sur la sérigraphie avant insertion.
Vérifier à l'oscilloscope la présence et la propreté des signaux de trame I2C (SDA et SCL) ainsi que le bon filtrage de l'alimentation 12 V pour éviter toute ronflette ou blocage de communication avec le microcontrôleur hôte.

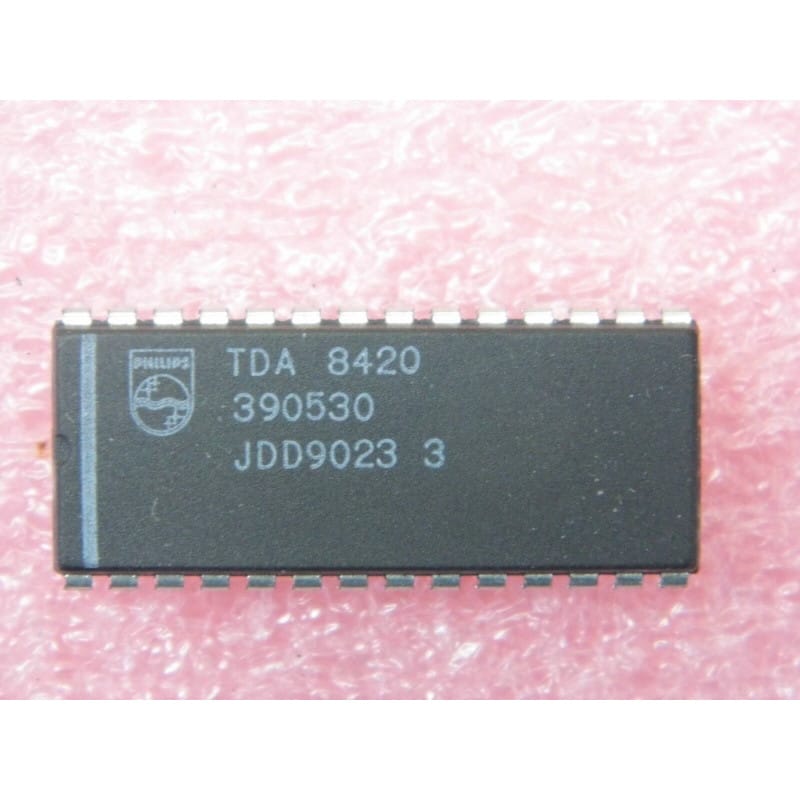

Composants Électroniques Audio & Traitement Numérique / Circuit intégré processeur audio Hi-Fi I2C PHILIPS TDA8420 TDA 8420 boîtier DIP-28 neuf.
