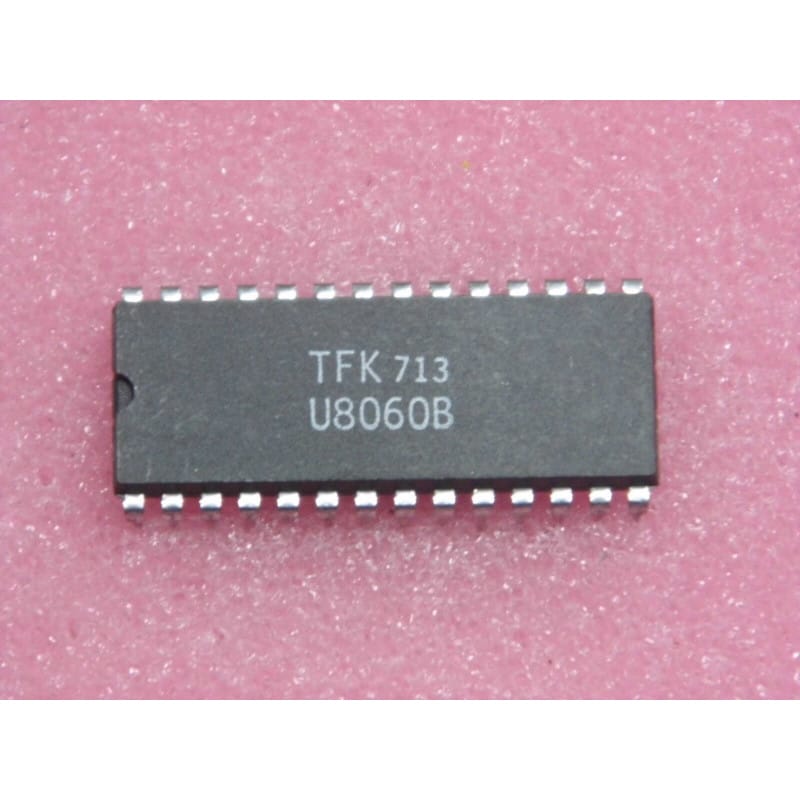

Le U8060B (fabriqué à l'origine par Téléfunken / Temic) est un circuit intégré décodeur PAL (PAL Decoder IC) spécialement conçu pour le traitement et le décodage des signaux de couleur dans les téléviseurs et moniteurs vidéo analogiques.
Logé dans un boîtier DIP plastique à 28 broches (PDIP-28 / DIP-28) au pas standard de 2,54 mm, ce composant fait partie des circuits intégrés de traitement vidéo des années 80 et 90, utilisés pour séparer et démoduler la sous-porteuse couleur des signaux composites aux normes PAL.
Son rôle est de reconstituer les signaux de différence de couleur (Rouge-Y et Bleu-Y) à partir du signal vidéo composite (CVBS) et de la référence de sous-porteuse, permettant ainsi d'attaquer les étages de matrice RVB du téléviseur.
Fabricant d'origine : Téléfunken / Temic.
Fonction : Décodeur PAL complet pour signaux vidéo couleur (PAL Color Decoder).
Boîtier : PDIP-28 / DIP-28 (Plastique 28 broches traversantes).
Signification de la référence :
U8060B : Référence de la famille des circuits intégrés de traitement vidéo et de décodage de Téléfunken.
Performances clés :
Démodulation Synchrone : Extraction précise des informations de chrominance PAL.
Boucle à Verrouillage de Phase (PLL) : Assure la synchronisation parfaite de la sous-porteuse couleur (oscillator burst).
Intégration Poussée : Regroupe les fonctions de commutation, de contrôle de couleur et de décodage en un seul boîtier à 28 broches.
Diagnostic Express (Perte de couleur, image en noir et blanc) :
Symptômes Courants en Atelier :
Image en Noir et Blanc Permanent : Le signal de couleur est présent mais le décodeur ne bascule pas ou la boucle de verrouillage (PLL) ne se synchronise plus sur la sous-porteuse.
Couleurs Faux / Instables (Teinte qui dérive) : Problde de l'oscillateur local à quartz ou condensateur associé défectueux.
Mesures sous tension (au multimètre CC et oscilloscope) :
Contrôle d'Alimentation : Vérifie la présence de la tension d'alimentation continue (ex: +12V) sur la broche dédiée du boîtier DIP-28.
Contrôle de l'Oscillateur (Oscilloscope) : Vérifie la présence de l'oscillation sur le quartz de la sous-porteuse couleur.
Équivalences et Substituts Directs :
Composant spécifique d'origine : U8060B (Téléfunken). Le remplacement s'effectue préférentiellement par une pièce d'origine ou NOS (New Old Stock).
Recommandations de Montage :
Support DIP-28 : Installe un support DIP-28 à contacts tulipe de qualité si tu interviens sur une carte vintage, évitant ainsi de chauffer excessivement les pistes délicates du circuit imprimé.
Découplage d'Alimentation : Place un condensateur céramique de 100 nF au plus près de la broche d'alimentation pour éliminer les parasites de commutation.
