  4. Transistor Bipolaire PNP Darlington de Puissance BDW24C – Boîtier Plastique TO-220AB (-100 V Vceo / -100 V Vcb – -12 A – 85 W – Amplification & Commutation de Puissance)
  5. Transistors
Liste de prix: Prix distribution Liste de prix
Liste de prix: Prix distribution Liste de prix
New Old Stock
Transistor Bipolaire PNP Darlington de Puissance BDW24C – Boîtier Plastique TO-220AB (-100 V Vceo / -100 V Vcb – -12 A – 85 W – Amplification & Commutation de Puissance)

Transistor Bipolaire PNP Darlington de Puissance BDW24C – Boîtier Plastique TO-220AB (-100 V Vceo / -100 V Vcb – -12 A – 85 W – Amplification & Commutation de Puissance)

(0 avis)
6,67 € 6,67 € (Toutes taxes comprises)

Ajouter au panier

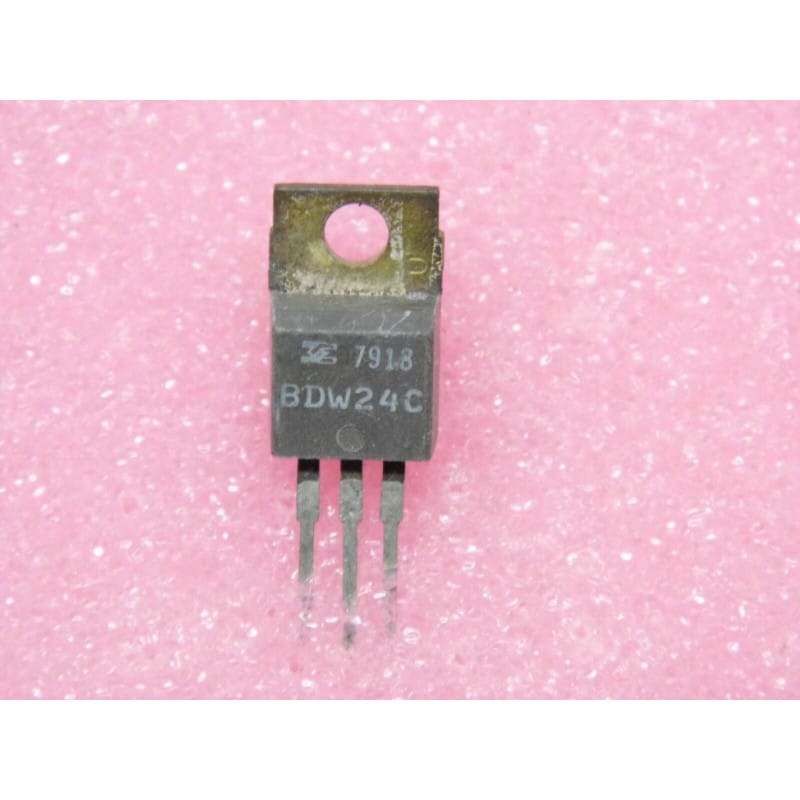

Transistor au silicium de type PNP en configuration Darlington de puissance (Silicon PNP Power Darlington Transistor), référence européenne classique BDW24C logée dans son boîtier plastique moulé à semelle métallique TO-220AB. Conçu spécifiquement pour les étages de sortie audio, les régulateurs de tension linéaires, les drivers de relais et les circuits de commutation exigeant un gain en courant très élevé sous un calibre de -12A et une tension de service de -100V. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP en configuration Darlington de puissance (Power Darlington PNP BJT)
Technologie de Semi-conducteurSilicium (Si) – structure Darlington monolithique (avec résistances de polarisation intégrées)
Référence ConstructeurBDW24C (Format standard JEDEC TO-220AB)
Format du BoîtierBoîtier plastique moulé TO-220AB à 3 broches avec semelle arrière métallique percée
Tension Collecteur-Émetteur Max (Vceo)-100 V (forte tenue en tension adaptée aux alimentations symétriques et étages de puissance)
Tension Collecteur-Base Max (Vcbo)-100 V (tension maximale admissible jonction collecteur-base)
Tension Émetteur-Base Max (Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-12 A (calibre de courant très robuste pour commuter ou réguler des charges substantielles)
Gain en Courant Continu (hFE)hFE très élevé (caractéristique de la structure Darlington, garantissant une forte amplification à faible courant de commande)
Puissance Dissipable Maximale (Pd / Ptot)85 W (à Tc = 25°C avec un dissipateur thermique adapté)
Plage de Température de Jonction (Tj)-65°C à +150°C
QuantitéComposant unitaire neuf de stock d'atelier (NOS)
Usage & ApplicationsÉtages de sortie audio, régulateurs de tension, drivers de moteurs, alimentations stabilisées et maintenance d'équipements électroniques professionnels

Points Forts & Spécificités Techniques

  • Gain en Courant Exceptionnel (Darlington) : Permet de piloter des charges importantes de -12A tout en se satisfaisant d'un courant de commande très faible sur la base.

  • Tenue en Tension Élevée (-100 V) : Offre une marge de sécurité confortable dans les circuits soumis à des tensions continues substantielles.

  • Boîtier TO-220 Polyvalent : Combine une excellente capacité de dissipation thermique (85W max sur radiateur) et un encombrement réduit par rapport aux anciens boîtiers TO-3.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Boîtier TO-220 (Composant vu de face, face avant portant le marquage orientée vers vous, broches pointant vers le bas) :

    • Broche de gauche : Base (B)

    • Broche centrale : Collecteur (C) (également relié électriquement à la semelle métallique arrière)

    • Broche de droite : Émetteur (E)

    • Rappel d'atelier : La semelle métallique arrière est directement reliée au Collecteur et se trouve sous tension en fonctionnement. Prévoyez un kit d'isolation (feuillet en mica ou en silicone type Sil-Pad) et un canon isolant pour la vis de fixation si votre radiateur de châssis est relié à la masse. N'oubliez pas d'appliquer une fine couche de pâte thermique.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • En raison de la structure interne Darlington et des résistances intégrées, les mesures de jonction au multimètre affichent les doubles seuils de diodes en cascade entre la base et l'émetteur, ainsi qu'une chute de tension directe normale comprise entre 0,50 V et 0,75 V sur le trajet base-collecteur.

Composants Électroniques Actifs / Transistor de puissance PNP Darlington BDW24C boîtier TO-220 neuf.
