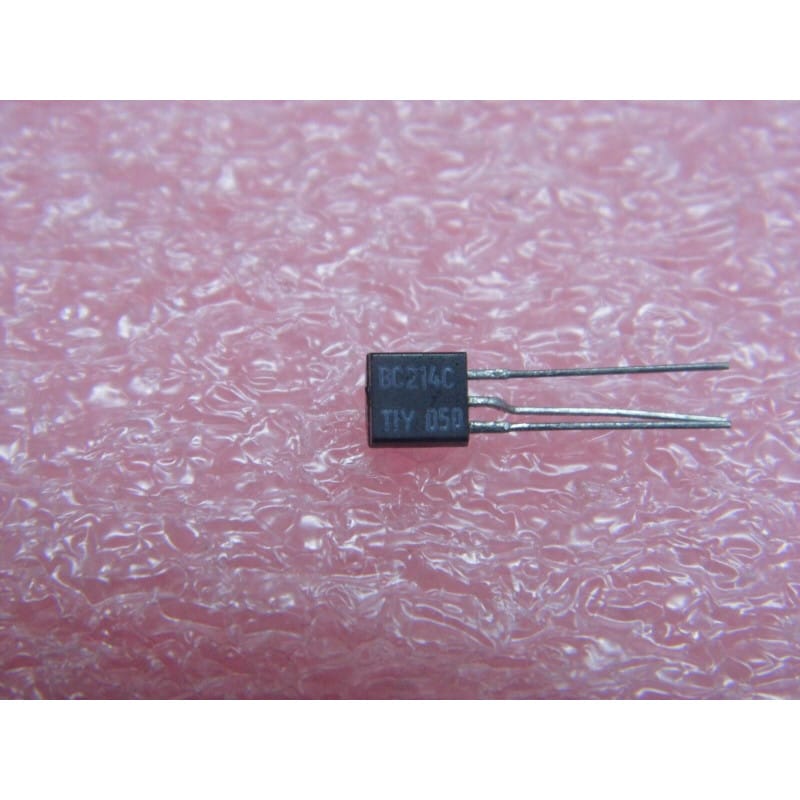

Lot de 3 Transistors Bipolaires PNP BC214C – Boîtier Plastique TO-92 (-30 V – -100 mA – Audio Bas Bruit & Haute Linéarité)

Lot de 3 Transistors Bipolaires PNP BC214C – Boîtier Plastique TO-92 (-30 V – -100 mA – Audio Bas Bruit & Haute Linéarité)

(0 avis)
5,00 € 5,00 € (Toutes taxes comprises)

Ajouter au panier
Prix sur devis

Transistors au silicium de type PNP pour petits signaux à très faible bruit (Silicon PNP Low Noise Small Signal BJT), référence européenne classique BC214 en classe de gain C (BC214C, complémentaire direct du NPN BC238). Conçus spécifiquement pour les étages d'entrée audio à haute fidélité, les préamplificateurs de microphones, les tables de mixage et les circuits analogiques exigeant un niveau de bruit thermique minimal en polarité PNP. Livrés en lot de 3 pièces. Matériel à l'état neuf de stock d'origine (NOS / Stock fabricant).

CaractéristiqueSpécification
Type de MatérielTransistor bipolaire PNP silicium pour petits signaux à très faible bruit (PNP Low Noise Small Signal BJT)
Technologie de Semi-conducteurSilicium (Si) – structure planaire épitaxiale audio bas bruit
Référence ConstructeurBC214C (Standard européen Pro-Electron - Groupe de gain C : 420 à 800)
Format du BoîtierBoîtier plastique moulé à 3 broches TO-92 (TO-226AA)
ConditionnementLot de 3 unités
Tension Collecteur-Émetteur Max (Uce0 / Vceo)-30 V
Tension Collecteur-Base Max (Ucb / Vcbo)-45 V
Tension Émetteur-Base Max (Ueb / Vebo)-5 V
Courant de Collecteur Continu Max (Ic)-100 mA (-0,1 A)
Puissance Dissipable Maximale (Pd / Ptot)300 mW (à Tamb = 25°C)
Gain en Courant Continu (hFE)Groupe C (sélection haute : typiquement entre 420 et 800 pour Ic = -2 mA)
Plage de Température de Jonction (Tj)-65°C à +150°C
État du Matériel100 % neuf de stock ancien (NOS - New Old Stock), boîtiers impeccables et broches d'une propreté immaculée sans oxydation
Usage & ApplicationsÉtages d'entrée audio hi-fi, préamplificateurs phono et micro à très bas bruit, chaînes de mesure de précision et maintenance d'équipements audio vintage européens

Points Forts & Spécificités Techniques

  • Performance Audio Bas Bruit : Optimisé pour réduire le bruit thermique et de grenaille dans les premiers étages d'amplification des signaux faibles de polarité PNP.

  • Classe de Gain Élevé (Groupe C) : Assure un gain en tension important et une excellente sensibilité dynamique dans les schémas de préamplification symétriques ou complémentaires.

  • Standard Européen TO-92 : Permet un remplacement direct et sans modification sur les circuits imprimés d'appareils audio vintage européens.

Conseils d'Atelier & Raccordement

  1. Brochage Normalisé Européen TO-92 (Composant vu de face, face plate comportant le marquage orientée vers soi, broches pointant vers le bas) :

    • Broche 1 (gauche) : Collecteur (C)

    • Broche 2 (centre) : Base (B)

    • Broche 3 (droite) : Émetteur (E)

    • Rappel d'atelier : Respectez scrupuleusement le brochage standard européen (C-B-E) et soigner le blindage des connexions lors de l'implantation dans les circuits audio sensibles aux interférences.

  2. Contrôle Électronique au Multimètre (Mode Diode) :

    • Transistor de polarité PNP : placer la touche noire (-) sur la Base (broche centrale) et la touche rouge (+) successivement sur le Collecteur (broche gauche) puis sur l'Émetteur (broche droite). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,70 V. En inversant les touches, le blocage doit être absolu (OL).

Composants Électroniques Actifs / Lot de 3 transistors PNP BC214C bas bruit neufs.
