Diode double à capacité variable au silicium appairée à cathode commune pour accord électronique VHF (Silicon VHF Variable Capacitance Dual Diode / Common Cathode Varactor) de référence constructeur BB204B (BB 204 B / sous-groupe B / série standard BB204G, BB204 / équivalents directs BB104, BB204-01, KV1310, 1SV149) fabriquée par Philips Semiconductors (NXP), conçue pour les techniciens de maintenance radio/audio, restaurateurs de tuners Hi-Fi vintage, concepteurs de récepteurs FM (bande II : 87,5 - 108 MHz), oscillateurs contrôlés en tension (VCO VHF), synthétiseurs de fréquence PLL et électroniciens d'atelier RF.
La diode Philips BB204B intègre deux diodes varicap planar épitaxiales au silicium rigoureusement appairées en usine sur la même puce, encapsulées dans le boîtier plastique surmoulé TO-92 (SOT-54 / 3 broches) avec une configuration à cathode commune reliée à la broche centrale. Spécialement développée pour l'accord symétrique à très faible distorsion dans les têtes HF et circuits oscillateurs de tuners radio FM et émetteurs-récepteurs VHF (30 MHz à 300 MHz), elle supporte une tension inverse continue maximale (VR / Ur) de 30 V (tension inverse de crête continue de 30 V / courant inverse de fuite IR < 10 nA), délivre un courant direct maximal (IF) de 20 mA, et assure une variation capacitive continue et linéaire par diode allant typiquement de ~12 pF à 15 pF sous VR = 25 V jusqu'à ~38 pF à 44 pF sous VR = 3 V. Le montage en opposition tête-bêche (cathode commune) annule les non-linéarités sous fort niveau de signal RF, éliminant la distorsion d'intermodulation et la modulation parasite d'amplitude dans les oscillateurs locaux.
Structure Double Diode Appairée à Cathode Commune (Center-Tap TO-92) :
Deux diodes varicap intégrées sur le même substrat silicium garantissant une dérive thermique strictement identique et un coefficient de tracking parfait pour les circuits LC symétriques.
Large Rapport de Variation Capacitive Optimisé Bande FM (C3V / C25V > 2,6 à 3,0) :
Permet de couvrir l'intégralité de la bande FM commerciale (87,5 MHz à 108 MHz) avec une dynamique de tension de commande continue usuelle de 3 V à 25 V DC.
Sélection Resserrée Sous-Groupe B (Tracking Étroit) :
Tolérance et symétrie de capacité garanties entre les deux branches, évitant le désalignement entre le circuit accordé d'antenne/présélecteur et l'oscillateur local.
Faible Résistance Série HF & Facteur de Qualité Élevé (rs < 0,7 Ohm) :
Très faible amortissement des circuits oscillants, préservant la sélectivité du tuner et réduisant le bruit de phase dans les VCO.
Immunité aux Forts Signaux RF (Montage Tête-Bêche) :
Le raccordement symétrique annule les harmoniques paires générées par les excursions de tension RF sur la jonction.

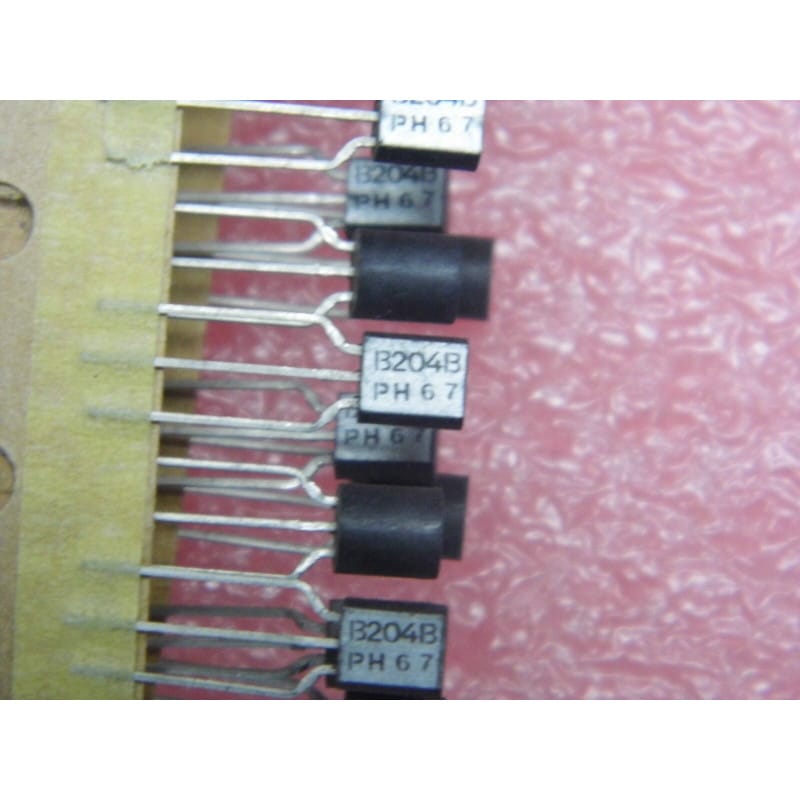

État : Pièce neuve de stock d'origine (NOS / New Old Stock Genuine Philips), boîtier plastique TO-92 impeccable, broches étamées d'usine prêtes pour le brasage.
Identification du Brochage Boîtier TO-92 (Vue de face, méplat avec marquage tourné vers vous) :
Broche 1 (Gauche) : Anode Diode 1 (A1).
Broche 2 (Centre) : Cathode Commune (K) (point d'injection de la tension continue de commande / polarisation inverse).
Broche 3 (Droite) : Anode Diode 2 (A2).
Mode de Câblage RF Symétrique Anti-Distorsion :
La Cathode commune (Broche 2) est reliée à la tension de commande d'accord continue (Vtune = 1 V à 28 V DC) via une résistance de fort découplage (100 kOhms à 470 kOhms).
Les Anodes 1 et 2 (Broches 1 et 3) sont reliées aux deux extrémités de la bobine du circuit résonnant LC (ou montées en parallèle-inverse avec condensateurs de liaison DC).
Contrôle Rapide au Multimètre (Mode Test Diode) :
Diode 1 : Pointe rouge sur Broche 1 (A1) et pointe noire sur Broche 2 (Cathode) -> conduction mesurée entre 0,62 V et 0,74 V (seuil de jonction silicium normal).
Diode 2 : Pointe rouge sur Broche 3 (A2) et pointe noire sur Broche 2 (Cathode) -> conduction identique mesurée.
Inverser les pointes -> affichage circuit ouvert / hors échelle (0L) sur les deux branches.
Domaines d'Application Clés en Atelier :
Restauration de Tuners Hi-Fi Vintage Haut de Gamme : Remplacement d'origine sur têtes HF Philips, Revox, Marantz, Kenwood, Dual et Grundig.
Oscillateurs Contrôlés en Tension (VCO VHF) : Générateurs de fréquence 50 MHz à 250 MHz avec bruit de phase minimal.
Filtres de Présélection HF Accordables Électroniquement : Alignement dynamique sur la fréquence reçue sans commande par condensateur variable mécanique à cage.
Modulateurs de Fréquence (FM) : Émetteurs de mesure et balises VHF.
Consignes de Montage & Brasage RF :
Conserver des pattes courtes pour minimiser les inductances série parasites qui dégradent la plage d'accord en VHF.
Réaliser la soudure avec un fer régulé propre en limitant le temps de contact à moins de 2 à 3 secondes par broche.
Composants Électroniques & Semi-conducteurs RF / Fabricant : PHILIPS SEMICONDUCTORS (NXP) / Référence Constructeur : BB204B (Variantes d'écriture : BB 204 B / BB204-B / Série Pro-Electron BB204 / Équivalents : BB104B, BB204G, BB204-01, KV1310, 1SV149) / Type de Composant : Diode double à capacité variable au silicium appairée à cathode commune pour accord électronique VHF (Silicon VHF Variable Capacitance Dual Varactor Diode) / Configuration : Double varicap à cathode commune (Broche 1 = Anode 1, Broche 2 = Cathode commune, Broche 3 = Anode 2) / Tension Inverse Continue Max (VR / Ur) : 30 V / Courant Direct Max (IF) : 20 mA / Capacité par Diode sous 25V (Cd) : ~12,0 pF à 15,5 pF / Capacité par Diode sous 3V (Cd) : ~38,0 pF à 44,0 pF / Rapport de Capacité (C3V/C25V) : > 2,6 à 3,0 / Résistance Série HF : < 0,7 Ohm à 100 MHz / Boîtier Mécanique : TO-92 plastique surmoulé (SOT-54 à 3 broches en ligne) / Température de Fonctionnement : -55°C à +125°C / État : Neuf de stock d'origine (NOS / New Old Stock Genuine Philips), boîtier impeccable, broches étamées d'origine sans oxydation, jamais soudé. Composant RF appairé de haute précision indispensable pour têtes HF de tuners FM vintage, oscillateurs VCO VHF, synthétiseurs PLL et maintenance d'équipements radiofréquence.
