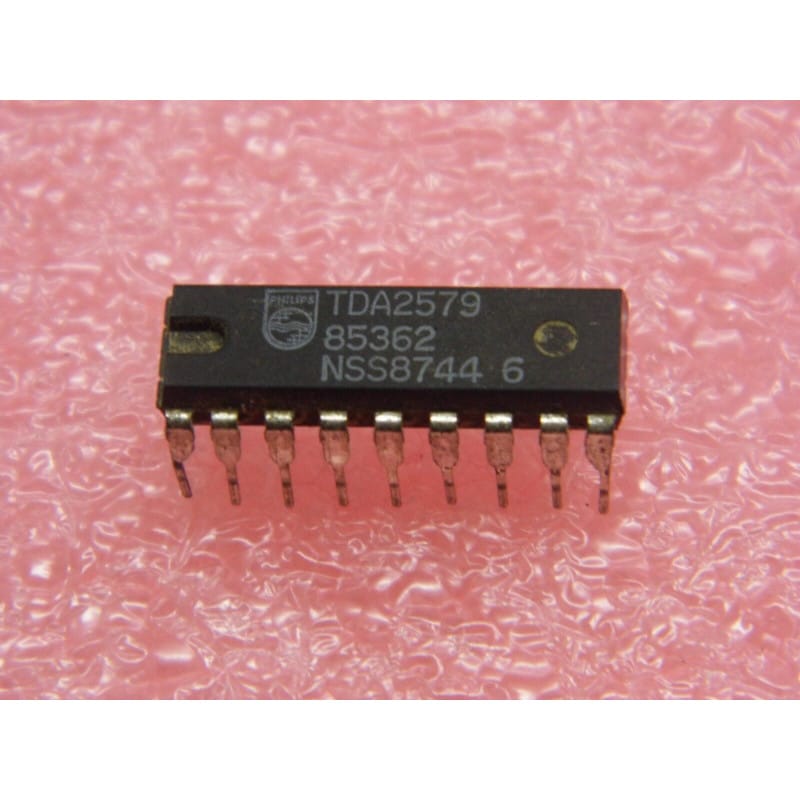

Le TDA2579 (marques Philips / Signetics) est un circuit intégré monolithique d'époque spécialisé dans la séparation et le traitement des signaux de synchronisation horizontale et verticale. Présenté dans un boîtier plastique double en ligne à 18 broches (DIP18), ce composant d'origine authentique et neuf de stock (NOS) est le véritable cœur de base de temps des téléviseurs à tube cathodique (CRT) et des moniteurs professionnels des années 80 et 90.
Conçu pour fonctionner en parfaite synergie avec les décodeurs couleur d'époque (comme la série TDA3560/3565), le TDA2579 intègre un oscillateur de synchronisation horizontale basé sur un système de double boucle à verrouillage de phase (PLL) et un circuit de synchronisation verticale entièrement numérique. Sa grande stabilité et sa capacité à s'accrocher proprement sur des signaux faibles ou bruités en faisaient la puce de référence absolue sur les châssis TV européens (notamment les célèbres architectures Philips K40, CP90, G110) ainsi que sur de nombreuses platines de moniteurs de bornes d'arcade.
Double boucle PLL Horizontale : Assure une excellente stabilité de la géométrie de l'image et une haute immunité aux parasites électriques.
Générateur Vertical Numérique : Élimine le besoin de réglages manuels complexes de la fréquence verticale (Fréquence de trame 50Hz / 60Hz automatique).
Circuit de protection de sécurité : Intègre une détection automatique de l'absence de déflexion pour couper le faisceau du tube et éviter de brûler le phosphore de l'écran en cas de panne de balayage.
Le diagnostic classique "Ligne blanche horizontale unique, image qui défile verticalement ou déchirure horizontale" :
Image réduite à une seule ligne horizontale lumineuse (Panne de balayage vertical) : Si l'amplificateur de puissance vertical d'époque (ex: TDA3653 ou TDA3654) est sain, contrôlez la dent de scie sortant du TDA2579 (généralement sur la broche 11 ou 12 selon les versions). Si le signal d'attaque de trame est absent, la puce est bloquée ou endommagée. Son remplacement par cet exemplaire NOS résout le problème.
Image instable ou déchirée en diagonale (Perte de synchro horizontale) : Si l'image n'est plus du tout verrouillée horizontalement, inspectez à l'oscilloscope le condensateur et la résistance du filtre de boucle de la PLL (connectés aux broches 3 et 4). Si ces composants périphériques ont dérivé avec l'âge, l'oscillateur interne ne peut plus s'accrocher sur le signal vidéo. Si les composants externes sont parfaits, le circuit interne de la PLL du TDA2579 est HS.
L'écran reste totalement noir mais la haute tension est présente (Sécurité active) : Si le courant de garde du circuit vertical ne revient pas correctement vers la broche de sécurité du TDA2579, la puce active le circuit de suppression de faisceau (blanking) pour protéger le tube. Mesurez la tension de garde pour déterminer si le défaut vient de la puce ou de l'étage de puissance.
Précautions d'installation :
Les circuits de synchronisation vidéo manipulent des signaux de haute précision et sont sensibles aux micro-fuites électriques ainsi qu'aux contraintes thermiques. L'utilisation d'un support de précision tulipe au format DIP18 est vivement recommandée pour installer ce composant NOS rare. Après brasage, nettoyez méticuleusement la platine à l'alcool isopropylique pur pour retirer tout résidu de flux. Des traces de flux acide ou humide entre les broches de l'oscillateur peuvent provoquer une dérive de la fréquence de l'image à chaud.
