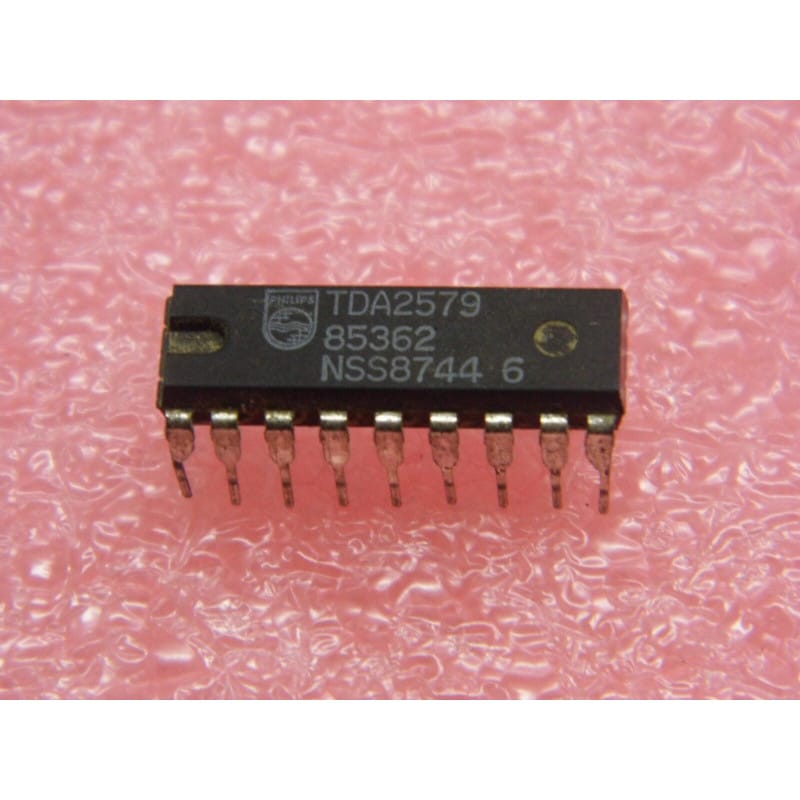

Le TDA2579 (souvent écrit TDA 2579) est un circuit intégré linéaire spécialisé combinant la base de temps horizontale et verticale ainsi que la logique de synchronisation (Horizontal / Vertical Synchronization Circuit), fabriqué historiquement par Philips (et second source par d'autres fabricants de semi-conducteurs).
Ce composant est l'un des piliers des châssis de télévision analogique couleur de l'ère classique, regroupant la séparation de synchro, l'oscillateur lignes, l'oscillateur trame et les sécurités associées.
Fabricant : Philips.
Fonction : Circuit de synchronisation et de balayage horizontal et vertical (Horiz. / Vert. Deflection & Sync Circuit).
Boîtier : Boîtier plastique traversant multi-broches (généralement un boîtier DIP de type DIP-28 ou similaire selon la variante exacte).
Signification de la référence :
TDA2579 : Référence de base du circuit de traitement de balayage TV de la gamme Philips.
Performances clés :
Double balayage intégré : Assure la génération synchronisée des signaux de commande pour le balayage horizontal (lignes) et vertical (trame) à partir du signal vidéo composite.
Circuits de protection : Intègre des sécurités (comme la protection contre l'absence de balayage lignes pour éviter de marquer le tube cathodique).
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Ce circuit gère la géométrie et la stabilité globale de l'image. Veillez à la propreté du circuit imprimé et à la tolérance rigoureuse des composants d'intégration (condensateurs et résistances) situés autour des broches d'oscillateur.
Diagnostic Express (Perte de balayage total, image repliée ou absence de synchronisation) :
Symptômes Courants en Atelier :*
L'écran présente une ligne horizontale lumineuse (panne trame), un écran noir sans THT ou une image complètement instable en hauteur/largeur : Panne interne du circuit TDA2579, défaut d'alimentation VCC ou coupure dans les étages de contre-réaction trame/ligne.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :*
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope les impulsions de commande sur les sorties lignes et trame pour valider le fonctionnement des oscillateurs internes.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté est vivement conseillée lors du remplacement de ce composant complexe pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes TV vintage.
Précautions ESD : Manipuler ce circuit intégré analogique en respectant les règles de base contre les décharges électrostatiques.
