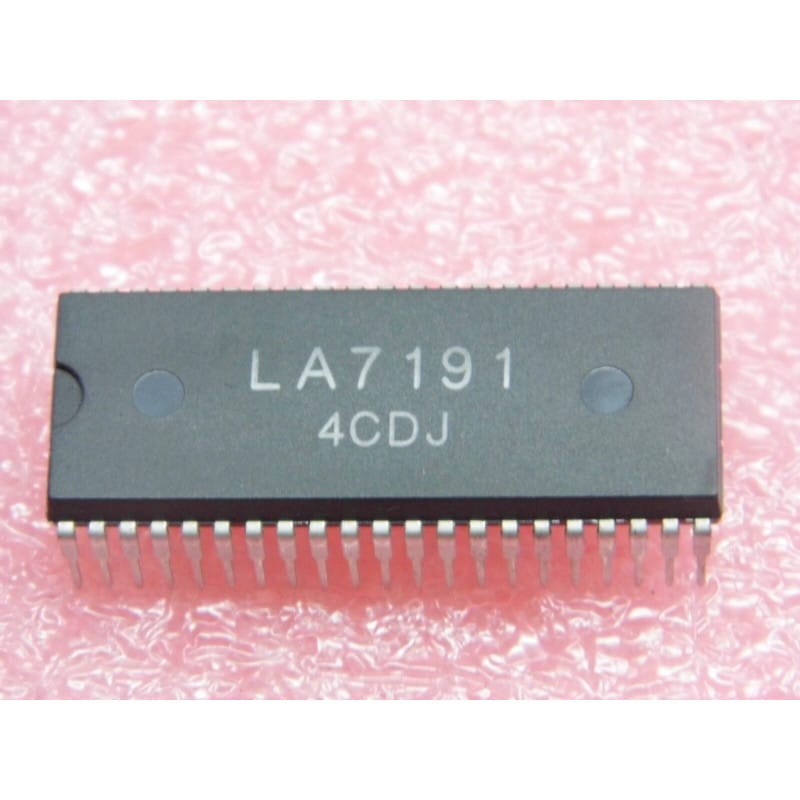

Le LA7191 (souvent écrit LA 7191) est un circuit intégré de traitement du signal vidéo et de traitement de la couleur (Video Signal Processor / Chroma Processor), fabriqué historiquement par Sanyo.
Ce composant hautement intégré est spécifiquement conçu pour assurer les fonctions de traitement de la luminance et de la chrominance, ainsi que la synchronisation et la gestion du signal vidéo dans les châssis de magnétoscopes (VCR) et les équipements vidéo de l'ère analogique. Il est logé dans un grand boîtier traversant à 42 broches de type DIP-42.
Fabricant : Sanyo.
Fonction : Processeur de signal vidéo et couleur (Video & Chroma Signal Processor).
Boîtier : DIP-42 (Plastic Dual In-line Package à 42 broches traversantes).
Signification de la référence :
LA7191 : Référence de la puce de traitement vidéo de la gamme Sanyo.
Performances clés :
Traitement vidéo complet : Regroupe les étages de traitement du signal de couleur (chroma), de luminance (Y), et la gestion des signaux de synchronisation pour les standards de télévision analogique.
Intégration dédiée : Conçu pour s'interfacer directement avec les cartes mères de magnétoscopes et de moniteurs cathodiques pour garantir la stabilité et la fidélité des images restituées.
Repérage & Broches Clés (Boîtier DIP-42) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du grand boîtier indique la position de la broche 1.
Environnement : Ce circuit traite des signaux haute fréquence et vidéo complexes. Veillez à la propreté des circuits imprimés environnants et à la qualité des condensateurs de découplage associés pour éviter les bruits ou les instabilités de l'image.
Diagnostic Express (Image en noir et blanc, perte de couleur ou instabilité de l'image) :
Symptômes Courants en Atelier :
Perte de la couleur (image en noir et blanc) ou distorsion sévère du signal vidéo affiché : Panne interne du processeur vidéo, défaut d'alimentation VCC ou coupure sur un composant périphérique de la ligne à retard ou du quartz de sous-porteuse.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope le passage du signal vidéo composite et des signaux de chrominance sur les broches d'entrée/sortie pour valider le traitement.
Recommandations de Montage :
Support DIP-42 : Compte tenu du nombre important de broches (DIP-42) et de la rareté de ces composants vintage, l'utilisation d'un support adapté (ou l'assemblage de supports compatibles) est vivement conseillée lors du remplacement pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles de protection contre les décharges électrostatiques.
