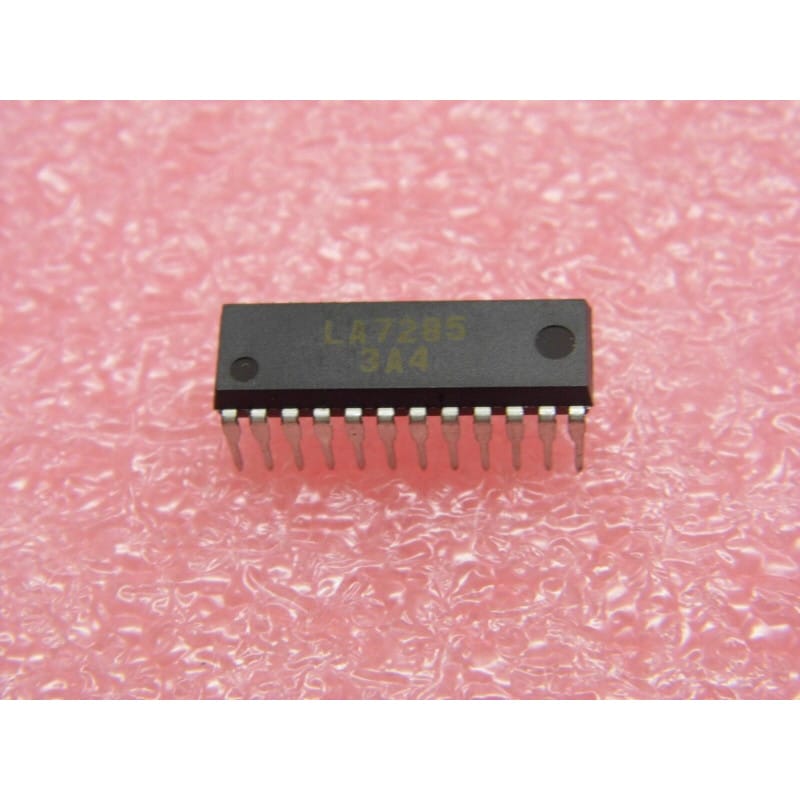

Le LA7285 (souvent écrit LA 7285) est un circuit intégré de traitement du signal audio pour magnétoscope (VCR Audio Signal Recording and Playback Processor), fabriqué historiquement par Sanyo.
Ce composant spécialisé est conçu pour gérer l'ensemble des fonctions de traitement, de commutation et d'amplification des signaux audio analogiques (tant en mode enregistrement qu'en mode lecture) au sein des platines de magnétoscopes (VCR) de l'ère analogique.
Fabricant : Sanyo.
Fonction : Processeur d'enregistrement et de lecture du signal audio pour magnétoscope (VCR Audio Signal Recording and Playback Processor).
Boîtier : Boîtier plastique DIP traversant multi-broches.
Signification de la référence :
LA7285 : Référence de la puce de traitement audio linéaire de la série LA de Sanyo.
Performances clés :
Traitement bidirectionnel : Assure la mise en forme, l'égalisation et la commutation des signaux audio pour l'enregistrement sur bande magnétique ainsi que leur restitution claire en lecture.
Intégration dédiée : Conçu pour s'interfacer directement avec les têtes audio fixes et les circuits principaux des platines VCR.
Repérage & Broches Clés :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement : Veiller à la propreté des circuits imprimés environnants et à la qualité des condensateurs de liaison et de découplage audio pour éviter l'apparition de bruits de fond ou de ronflements.
Diagnostic Express (Absence de son en lecture ou échec de l'enregistrement audio) :
Symptômes Courants en Atelier :
Le magnétoscope lit l'image correctement mais aucun son ne sort (ou l'enregistrement reste muet) : Panne interne du processeur audio, défaut d'alimentation VCC ou coupure sur le chemin du signal audio.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification des signaux : Observer à l'oscilloscope le passage du signal audio sur les broches d'entrée et de sortie selon le mode sélectionné (lecture ou enregistrement).
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe adapté est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des platines vintage.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles de protection contre les décharges électrostatiques.
