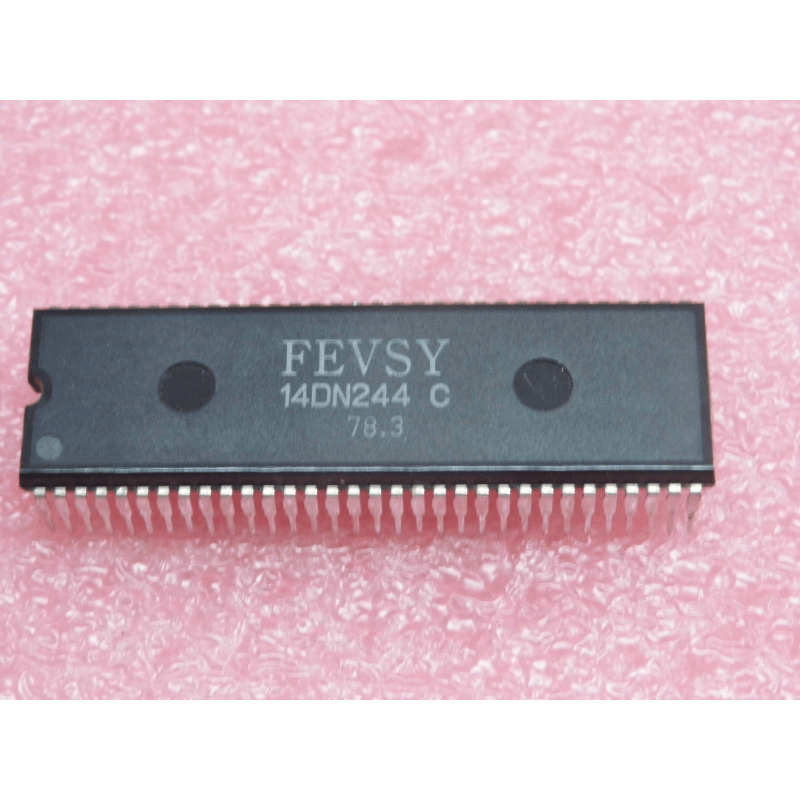

Le 14DN244C (souvent référencé 14DN244 C) est un circuit intégré de contrôle système (System Control Processor), fabriqué ou personnalisé pour les platines et équipements électroniques de marque Funai.
Ce composant hautement intégré gère la logique centrale, l'interface utilisateur, la gestion des modes et le séquencement des commandes au sein des magnétoscopes, téléviseurs ou combinés vidéo produits par Funai. Il est logé dans un grand boîtier traversant à 64 broches de type DIP-64.
Fabricant : Funai (ou fonderie sous contrat spécifique pour les systèmes Funai).
Fonction : Processeur de contrôle système / Microcontrôleur de gestion (Funai System Control Processor).
Boîtier : DIP-64 (Plastic Dual In-line Package à 64 broches traversantes).
Signification de la référence :
14DN244C : Référence interne de la puce et de son masque de programmation spécifique au châssis Funai cible.
Performances clés :
Gestion globale de l'appareil : Coordonne les instructions du clavier frontal ou de la télécommande infrarouge avec les sous-systèmes mécaniques (platine cassette) et électroniques.
Lignes de contrôle dédiées : Les 64 broches permettent de centraliser les signaux de commande, les retours d'état, l'affichage et le dialogue avec les autres processeurs de la carte.
Repérage & Broches Clés (Boîtier DIP-64) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du grand boîtier indique la position de la broche 1.
Manipulation : En raison de la taille importante du boîtier DIP-64 et de la rareté de ces puces préprogrammées spécifiques à Funai, le dessandage doit s'effectuer avec le plus grand soin pour éviter d'arracher les pistes du circuit imprimé.
Diagnostic Express (Appareil complètement bloqué ou inerte) :
Symptômes Courants en Atelier :
Absence totale de réaction à la mise sous tension ou voyant de veille figé : Le processeur de contrôle ne s'initialise pas. Cela peut provenir d'une tension d'alimentation VCC incorrecte, d'un défaut sur le circuit de réinitialisation (Reset), ou d'une panne de l'oscillateur (quartz).
Commandes inopérantes ou comportement erratique de la logique : Perturbation sur les lignes de communication ou défaillance interne du circuit.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : Vérifier la présence et la stabilité stricte du rail d'alimentation (généralement +5V) sur la broche VCC dédiée du microcontrôleur.
Vérification de l'horloge et du Reset : S'assurer à l'oscilloscope que le quartz bat correctement et que la ligne de reset remonte bien à l'état haut après l'allumage.
Recommandations de Montage :
Support DIP-64 : L'installation d'un support tulipe à 64 broches (ou de supports compatibles assemblés) est vivement conseillée lors d'un remplacement pour préserver le circuit imprimé et faciliter la maintenance future.
Précautions ESD : Manipuler ce circuit intégré sensible en respectant strictement les règles de protection contre les décharges électrostatiques.
