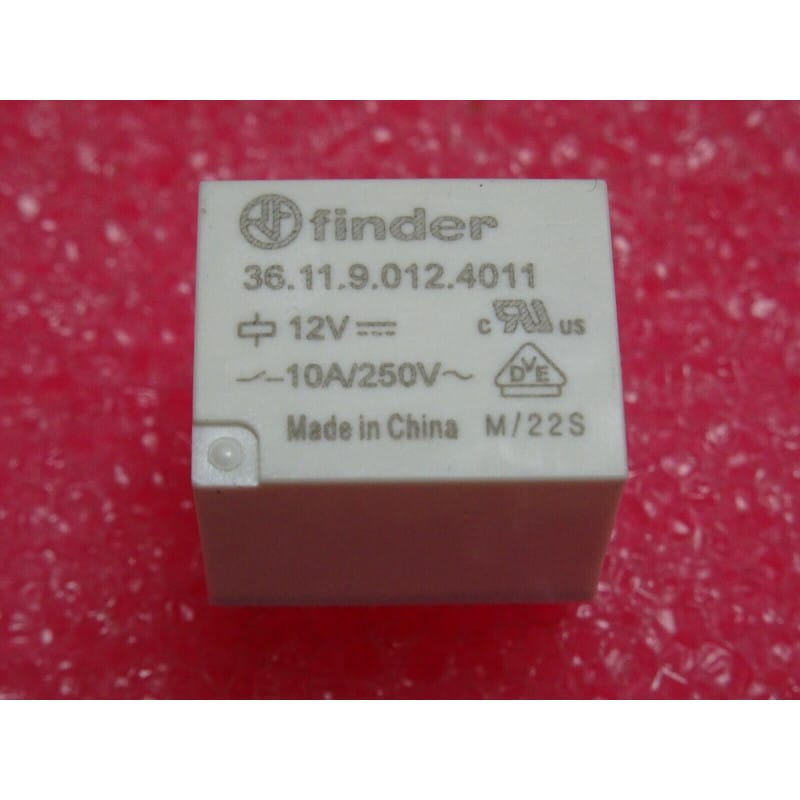

Le relais électromagnétique miniature pour circuit imprimé ou embase de la marque Finder de référence 36.11.9.012.4011 (marquage numérique 361190124011) avec bobine en 12Vdc est un composant électromécanique professionnel de haute qualité, conçu pour la commutation fiable de charges de puissance modérée dans les automatismes, les tableaux électriques et les cartes électroniques.
Type de Composant : Relais électromagnétique miniature de puissance pour circuit imprimé ou enfichable (Série 36).
Fabricant / Référence : Finder / 36.11.9.012.4011 (361190124011).
Tension de Bobine : 12 Vdc (Courant continu, bobine sensible adaptée aux logiques de commande 12V).
Calibre Électrique (Contacts) : 10 A sous 250 Vac (Capacité de coupure robuste pour charges résistives et inductives).
Configuration des Contacts : Monopolaire inverseur / 1 CO / 1 RT (1 Form C / SPDT - Single Pole Double Throw).
Conditionnement : Composant unitaire ou pièce d'atelier en bon état.
Signification de la conception :
Qualité Finder Série 36 : Standard industriel reconnu pour sa compacité, sa fiabilité de commutation à long terme et son isolation renforcée entre le circuit de commande et la partie puissance.
Repérage et Connexion : Identifiez rigoureusement les bornes de l'enroulement de la bobine 12Vdc et les connexions du contact inverseur (commun, repos, travail) à l'aide de la sérigraphie du boîtier ou de la documentation technique Finder avant toute implantation ou câblage.
Environnement : Cartes électroniques de commande, automatismes industriels, tableaux électriques et équipements professionnels fonctionnant en logique 12Vdc.
Diagnostic Express (Pannes et Vérifications) :
Symptômes Courants en Atelier : Absence de commutation malgré l'application du 12Vdc sur la bobine, résistance de contact anormale ou collage des contacts suite à une surcharge ou un arc électrique répété.
Mesures : Mesurer la résistance ohmique de la bobine à l'ohmmètre et valider l'établissement de la continuité sur la voie de contact (repos et travail) lors de l'excitation hors circuit.
Recommandations de Montage & Restauration :
Connexion et Fixation : Veillez à ce que les pistes du circuit imprimé ou les connexions de l'embase soient correctement dimensionnées pour supporter le calibre de 10A sans échauffement. Utilisez un fer à souder à température contrôlée pour préserver les broches lors des opérations de maintenance.
