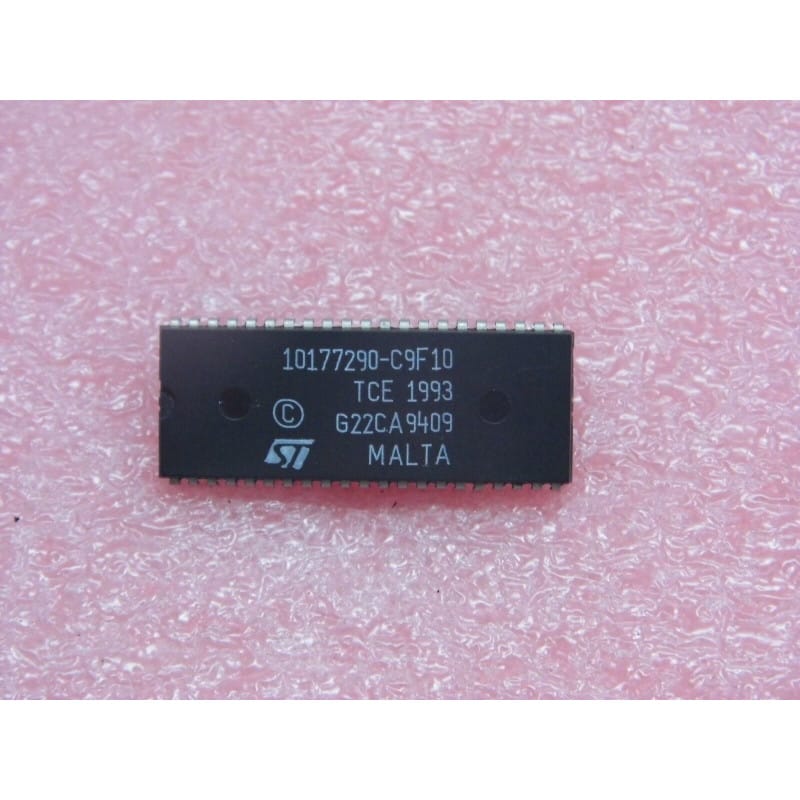

Le ST10177290-C9F10 (souvent écrit ST 10177290 -C9F10 ou ST10177290-C9F10) est un circuit intégré de type microcontrôleur (Microcontroller Unit - MCU), fabriqué historiquement par STMicroelectronics (reconnaissable par le préfixe ST).
Ce composant spécialisé intègre une unité centrale et des ressources de calcul/contrôle sur une seule puce pour piloter des sous-ensembles électroniques ou des systèmes embarqués de l'ère classique. Il est logé dans un grand boîtier double en ligne traversant à 42 broches de type DIP-42 (ou Shrink DIP / SDIP au pas étroit).
Fabricant : STMicroelectronics.
Fonction : Microcontrôleur (Microcontroller Unit - MCU).
Boîtier : DIP-42 / SDIP (Plastic Dual In-line Package à 42 broches traversantes).
Signification de la référence :
ST10177290 : Référence de base du composant semi-conducteur de la gamme STMicroelectronics.
-C9F10 : Suffixe de version, de masque logiciel ou de configuration spécifique programmé en usine pour un modèle d'appareil particulier.
Performances clés :
Intégration multibroches (42 broches) : Permet de centraliser le traitement logique, la gestion des entrées/sorties et le contrôle des flux au sein d'une carte électronique complexe.
Repérage & Broches Clés (Boîtier DIP-42) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Sensibilité du Masque : S'agissant d'un microcontrôleur doté d'un programme spécifique en usine (référence -C9F10), son remplacement en cas de défaillance interne nécessite impérativement de trouver une pièce d'origine strictement identique.
Manipulation : En raison du grand nombre de broches et du pas resserré propre aux boîtiers de grande largeur, une attention rigoureuse est requise lors du dessoudage pour ne pas plier les pattes ou endommager les pastilles du circuit imprimé.
Diagnostic Express (Absence de démarrage, système figé ou inactif) :
Symptômes Courants en Atelier :
L'équipement ne réagit à aucune commande, le système est totalement bloqué ou les sous-ensembles associés restent inactifs : Panne interne du microcontrôleur, défaut de l'alimentation VCC (+5V) ou absence du signal d'horloge externe (oscillateur à quartz).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification de l'horloge : Observer à l'oscilloscope l'activité sur les broches de l'oscillateur pour valider le cadencement du processeur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support adéquat à 42 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques prolongées du fer à souder et faciliter la maintenance.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles de base contre les décharges électrostatiques.
