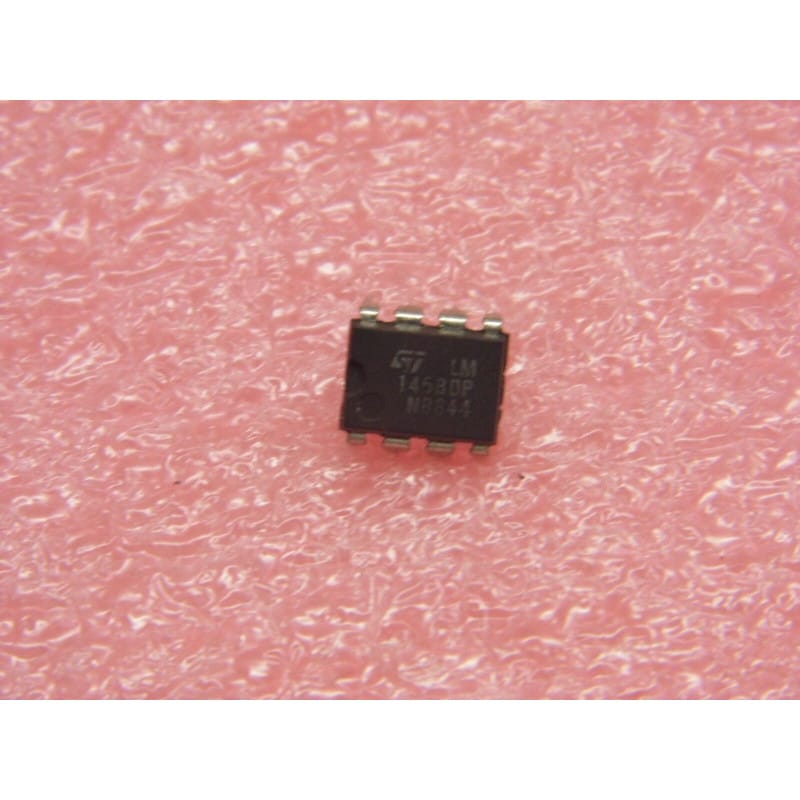

Le LM1458DP (souvent écrit LM 1458 DP) est un double amplificateur opérationnel (Dual Operational Amplifier) fabriqué historiquement par STMicroelectronics (ainsi que d'autres fabricants de semi-conducteurs analogiques classiques).
Ce composant regroupe deux amplificateurs opérationnels indépendants de type 1458 (dérivés de l'architecture des célèbres LM741) sur une seule puce, optimisés pour des applications analogiques générales. Il est logé dans un boîtier traversant à 8 broches de type DIP-8.
Fabricant : STMicroelectronics / Fabricants multiples.
Fonction : Double amplificateur opérationnel (Dual Op-Amp).
Boîtier : DIP-8 (Plastic Dual In-line Package à 8 broches traversantes).
Signification de la référence :
LM1458 : Référence de base de la série de doubles amplis op économiques et robustes.
DP : Suffixe désignant le boîtier plastique DIP standard chez STMicroelectronics.
Performances clés :
Double circuit indépendant : Permet de mutualiser l'alimentation et de réduire l'encombrement sur les cartes électroniques analogiques (filtrage, amplification de signal, comparateurs).
Repérage & Broches Clés (Boîtier DIP-8) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Brochage standard : Les broches d'alimentation (V+ et V-) sont partagées par les deux amplis op (souvent broche 4 pour l'alimentation négative/masse et broche 8 pour l'alimentation positive).
Diagnostic Express (Absence d'amplification, distorsion ou saturation en sortie) :
Symptômes Courants en Atelier :
Le signal en sortie de l'étage analogique est saturé aux rails d'alimentation, totalement plat ou absent : Panne interne de l'ampli op, court-circuit sur une sortie ou défaut d'alimentation symétrique/asymétrique.
Chauffe anormale du boîtier : Court-circuit direct entre la sortie et l'alimentation ou surcharge externe.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation sur les broches d'alimentation du circuit.
Vérification des signaux : Mesurer les tensions continues sur les entrées inverseuses (-) et non-inverseuses (+) pour vérifier le respect de la contre-réaction et observer le signal amplifié en sortie.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 8 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles de base contre les décharges électrostatiques.
