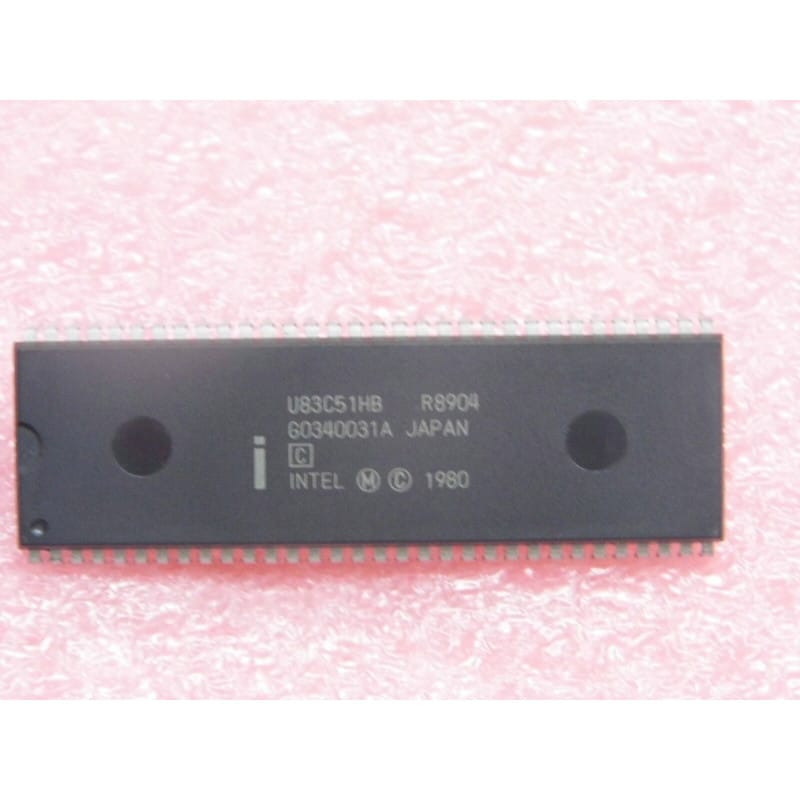

Le U83C51HB (souvent écrit ci U 83C51 HB ou ic U83C51HB) est un circuit intégré de type microcontrôleur, fabriqué historiquement par Intel.
Ce composant de la grande famille MCS-51 est conçu pour piloter des systèmes embarqués, gérer des entrées/sorties et exécuter des programmes de contrôle au sein d'équipements électroniques de l'ère classique. Il est logé dans un grand boîtier double en ligne traversant à 64 broches de type DIP-64.
Fabricant : Intel.
Fonction : Microcontrôleur (Microcontroller Unit - MCU).
Boîtier : DIP-64 (Plastic Dual In-line Package à 64 broches traversantes).
Signification de la référence :
U83C51HB : Référence de base et variante de masque ou de version de la architecture MCS-51 d'Intel.
Performances clés :
Intégration multibroches (64 broches) : Permet de centraliser le traitement logique, la gestion des bus d'adresses/données et le contrôle des périphériques au sein de cartes électroniques complexes.
Repérage & Broches Clés (Boîtier DIP-64) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Sensibilité : S'agissant d'un microcontrôleur doté d'une configuration ou d'un masque spécifique, son remplacement en cas de défaillance interne nécessite de veiller à la stricte compatibilité de la référence.
Manipulation : En raison du très grand nombre de broches et de la longueur du boîtier DIP-64, une attention rigoureuse est requise lors du dessoudage pour ne pas plier les pattes ou endommager les pastilles du circuit imprimé.
Diagnostic Express (Absence de démarrage, système figé ou inactif) :
Symptômes Courants en Atelier :
L'équipement ne réagit à aucune commande, le système est totalement bloqué ou les sous-ensembles associés restent inactifs : Panne interne du microcontrôleur, défaut de l'alimentation VCC (+5V) or absence du signal d'horloge externe (oscillateur à quartz).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification de l'horloge : Observer à l'oscilloscope l'activité sur les broches de l'oscillateur pour valider le cadencement du processeur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support adéquat à 64 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques prolongées du fer à souder et faciliter la maintenance.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles de base contre les décharges électrostatiques.
