TDA1039 - Amplificateur Hi-Fi AM (Boîtier DIP-16) (Lot de 2)

Le TDA1039 (souvent écrit TDA 1039) est un circuit intégré linéaire spécialisé conçu pour les chaînes de traitement audio et radiofréquence AM de haute qualité (Hi-Fi AM Receiver / IF Amplifier).

Caractéristiques Essentielles

• Fonction : Amplificateur et sous-système FI/détection AM Hi-Fi (Hi-Fi AM Receiver / IF Amplifier).

• Boîtier : DIP-16 (Plastic Dual In-line Package à 16 broches traversantes).

• Signification de la référence :

  • TDA1039 : Référence de base du circuit intégré linéaire de la gamme européenne standard.

• Performances clés :

  • Qualité Hi-Fi AM : Offre une faible distorsion et une excellente linéarité pour le traitement des bandes AM, permettant une restitution sonore bien supérieure aux récepteurs AM traditionnels d'entrée de gamme.

  • Intégration complète : Regroupe les étages d'amplification de fréquence intermédiaire et de détection au sein du même boîtier.

Mémo Technique d'Atelier

• Repérage & Broches Clés (Boîtier DIP-16) :

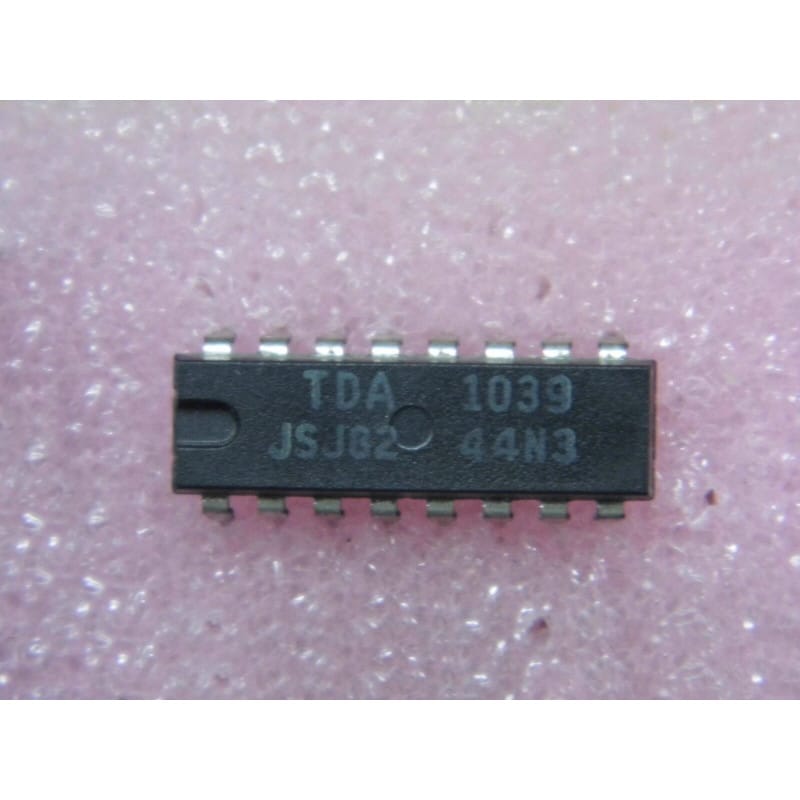

  • Repérage : L'encoche en demi-cercle visible sur l'extrémité gauche du boîtier indique la position de la broche 1.

  • Environnement : Veillez à la propreté du circuit imprimé et à la qualité du blindage autour des étages FI pour éviter toute captation de parasites.

• Diagnostic Express (Perte de réception AM, distorsion ou absence de signal) :

  • Symptômes Courants en Atelier :

    1. La section AM est muette, le signal reçu est fortement écrêté ou le son est inaudible : Panne interne du circuit TDA1039, défaut d'alimentation VCC ou coupure sur les filtres d'accord associés.

    2. Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.

  • Mesures sous tension (au multimètre / oscilloscope) :

    1. Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.

    2. Vérification des signaux : Observer à l'oscilloscope la présence du signal FI en entrée et du signal audio démodulé en sortie.

• Recommandations de Montage :

  • Support adapté : L'utilisation d'un support tulipe à 16 broches est vivement conseillée lors du remplacement de ce composant pour protéger le circuit imprimé des contraintes thermiques du fer à souder et faciliter la maintenance des cartes vintage.

  • Précautions ESD : Manipuler ce circuit intégré analogique en respectant les règles de base contre les décharges électrostatiques.
