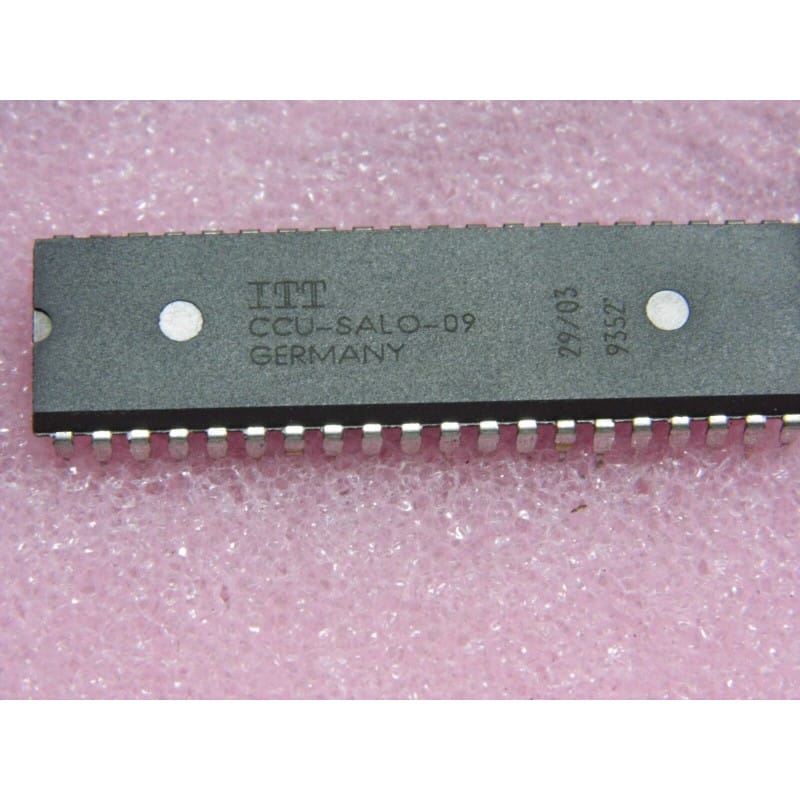

Le CCU-SALO-09 (souvent écrit CCU-SALO-09 ou CCUSALO09) est un circuit intégré spécifique ou microcontrôleur/ASIC de traitement, fabriqué historiquement par ITT (Intermetall). Ce type de composant hautement intégré était généralement destiné au contrôle central ou à la gestion de sous-systèmes complexes au sein d'équipements électroniques, audio/vidéo ou industriels de l'ère classique. Il est logé dans un grand boîtier traversant à 40 broches de type DIP-40.
Fabricant : ITT (Intermetall).
Fonction : Circuit intégré spécifique / microcontrôleur ou contrôleur central (Custom IC / ASIC).
Boîtier : DIP-40 (Plastic Dual In-line Package à 40 broches traversantes).
Signification de la référence :
CCU-SALO-09 : Référence de fabrication, de masquage ou de programme spécifique ITT (souvent liée à une application ou un appareil particulier).
Performances clés :
Intégration et contrôle (DIP-40) : Offre un grand nombre de broches d'E/S et de lignes de commande pour orchestrer les différentes fonctions d'une carte électronique complexe.
Repérage & Broches Clés (Boîtier DIP-40) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Sensibilité : S'agissant d'un composant spécialisé et souvent programmé en usine (masque spécifique), son remplacement en cas de défaillance nécessite impérativement de trouver une pièce d'origine strictement identique.
Diagnostic Express (Absence de démarrage, blocage ou défaillance système) :
Symptômes Courants en Atelier :
L'équipement ne répond plus aux commandes, le système hôte est totalement figé ou l'unité ne s'initialise pas : Panne interne du circuit, défaut d'alimentation VCC (+5V) ou problème sur l'oscillateur à quartz associé (horloge).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification de l'horloge : Observer à l'oscilloscope l'activité sur les broches d'oscillateur pour valider le démarrage du signal d'horloge.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 40 broches est vivement conseillée lors de la manipulation de ce type de composant rare pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant strictement les règles de base contre les décharges électrostatiques.
