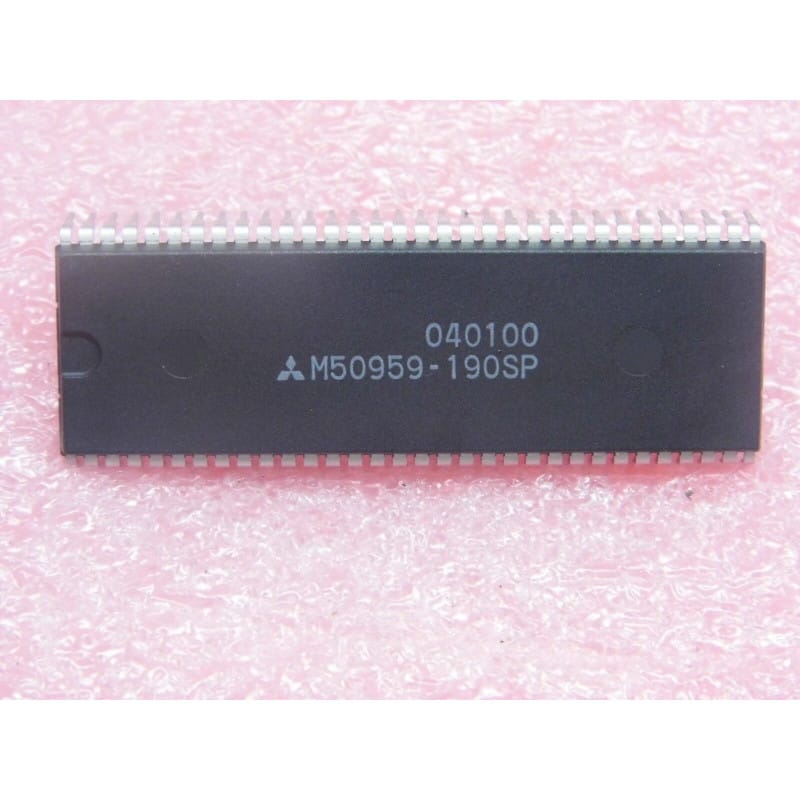

Le M50959-190SP (souvent écrit M 50959 -190SP ou M50959-190SP) est un circuit intégré de type microcontrôleur CMOS 8 bits monopuce (Single-Chip 8-Bit CMOS Microcomputer), fabriqué historiquement par Mitsubishi Electric (famille des microcontrôleurs de la série 740).
Ce composant hautement intégré était couramment utilisé pour le contrôle centralisé, la gestion des interfaces utilisateur et le pilotage des sous-ensembles complexes dans les équipements électroniques grand public ou industriels de l'ère classique. Il est logé dans un grand boîtier double en ligne traversant à 64 broches de type DIP-64 (Shrink DIP / SDIP).
Fabricant : Mitsubishi Electric.
Fonction : Microordinateur monopuce CMOS 8 bits (Single-Chip 8-Bit CMOS Microcomputer).
Boîtier : DIP-64 / SDIP-64 (Plastic Dual In-line Package à 64 broches traversantes au pas étroit).
Signification de la référence :
M50959 : Référence de base de la famille de microcontrôleurs CMOS 8 bits de Mitsubishi.
-190SP : Suffixe de version, de masque ROM ou de configuration spécifique programmé en usine pour un modèle d'appareil particulier.
Performances clés :
Architecture CMOS 8 bits intégrée : Combine une unité centrale de traitement, des mémoires (RAM/ROM masquée), des ports d'entrées/sorties numériques et des périphériques de contrôle sur une seule puce pour optimiser l'intégration matérielle tout en réduisant la consommation électrique.
Repérage & Broches Clés (Boîtier DIP-64) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Sensibilité : S'agissant d'un composant doté d'un programme en mémoire morte (masque ROM spécifique -190), son remplacement en cas de défaillance interne nécessite impérativement de trouver une pièce d'origine strictement identique.
Manipulation : En raison du très grand nombre de broches au pas resserré (SDIP), une extrême précaution est requise lors du dessoudage pour ne pas plier les pattes ou endommager les pastilles du circuit imprimé.
Diagnostic Express (Absence de démarrage, système figé ou inactif) :
Symptômes Courants en Atelier :
L'équipement ne réagit à aucune commande, le système est totalement bloqué ou les afficheurs/sorties restent éteints : Panne interne du microcontrôleur, défaut de l'alimentation VCC (+5V) ou absence du signal d'horloge externe (oscillateur à quartz).
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité de la tension d'alimentation VCC sur les broches dédiées du circuit.
Vérification de l'horloge : Observer à l'oscilloscope l'activité sur les broches de l'oscillateur pour valider le cadencement du processeur.
Recommandations de Montage :
Support adapté : L'utilisation d'un support adéquat à 64 broches est vivement conseillée lors du remplacement ou de la manipulation de ce composant pour préserver le circuit imprimé des contraintes thermiques prolongées du fer à souder.
Précautions ESD : Manipuler ce circuit intégré CMOS en respectant strictement les règles de base contre les décharges électrostatiques.
