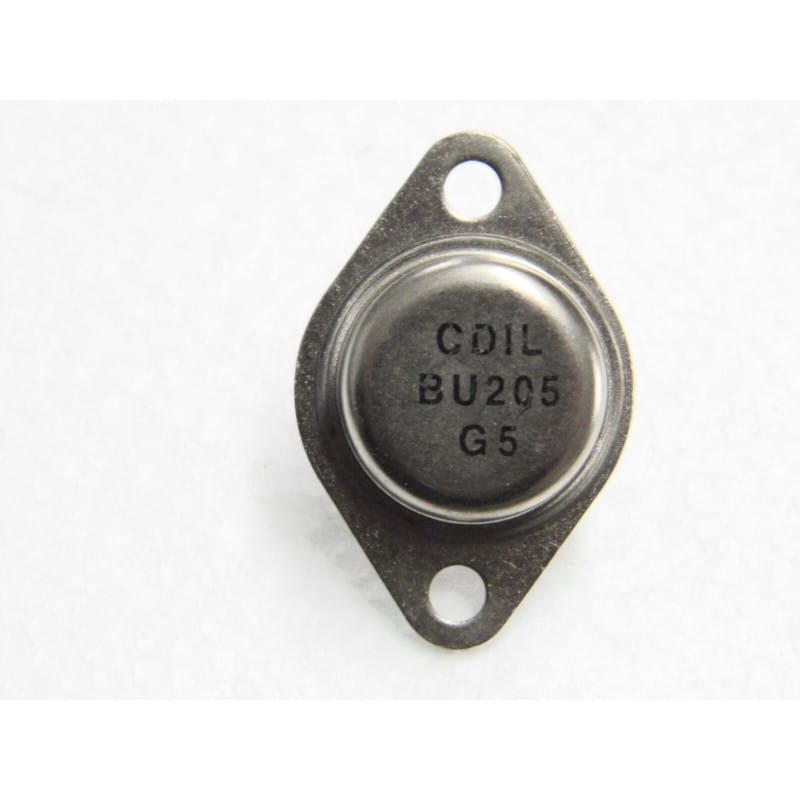

Transistor Bipolaire NPN Silicium Haute Tension BU205 – Boîtier Métallique Industriel TO-3 (1500 V Vcex / 2,5 A Ic – Balayage Ligne & Commutation Haute Tension)

Transistor Bipolaire NPN Silicium Haute Tension BU205 – Boîtier Métallique Industriel TO-3 (1500 V Vcex / 2,5 A Ic – Balayage Ligne & Commutation Haute Tension – Neuf de Stock)

Transistor au silicium de type NPN de puissance à très haute tension (Silicon NPN High-Voltage Power Transistor), référence classique BU205 logée dans son robuste boîtier métallique étanche à bride et fixation par vis de type TO-3 (TO-204AA). Conçu spécifiquement pour les étages de sortie ligne (horizontal deflection output stages) de téléviseurs cathodiques grand écran, les alimentations à découpage haute tension et les convertisseurs de puissance exigeant une résistance extrême aux tensions transitoires sous un calibre de 2,5A. Livré à l'état neuf de stock d'origine (NOS / Stock fabricant).

Points Forts & Spécificités Techniques

• Ultra-Haute Tension (1500V Vcex) : Conçu pour encaisser les pics de tension vertigineux (impulsions de repli de balayage) générés par les transformateurs THT et les enroulements inductifs lourds.

• Boîtier TO-3 Industriel : La référence absolue en matière de robustesse thermique et mécanique, garantissant un transfert optimal des calories vers les radiateurs en aluminium massif.

• Passivation Verre (Glassivated Junction) : Assure une stabilité à long terme et une excellente résistance aux claquements sous contrainte électrique sévère.

Conseils d'Atelier & Raccordement

1. Brochage Normalisé & Montage Mécanique Boîtier TO-3 (Composant vu de face, les deux broches vers le bas) :

   • Broche de gauche (généralement repérée par un petit détrompeur) : Base (B)

   • Broche de droite : Émetteur (E)

   • Corps métallique / Semelle : Collecteur (C) (le boîtier entier est directement relié au collecteur)

   • Rappel d'atelier : Le corps métallique étant sous haute tension de service, l'utilisation d'un kit d'isolation électrique de haute qualité (feuillet en mica épais ou isolant silicone spécial haute tension, associé à des canons isolants pour les vis) est absolument impérative. Appliquez une fine pellicule de pâte thermique pour optimiser le transfert calorifique.

2. Contrôle Électronique au Multimètre (Mode Diode) :

   • Transistor de polarité NPN : placer la touche rouge (+) sur la Base et la touche noire (-) successivement sur l'Émetteur (broche de droite) et sur le Collecteur (corps métallique). L'appareil doit indiquer une chute de tension directe normale comprise entre 0,50 V et 0,75 V. En inversant les touches, le blocage doit être absolu (OL). Notez qu'en raison de sa structure interne de puissance mesa haute tension, les mesures au multimètre standard peuvent parfois différer légèrement des petits signaux, mais les jonctions de base doivent répondre aux critères standard de l'NPN.

Composants Électroniques Actifs / Transistor NPN haute tension BU205 boîtier TO-3 neuf.
