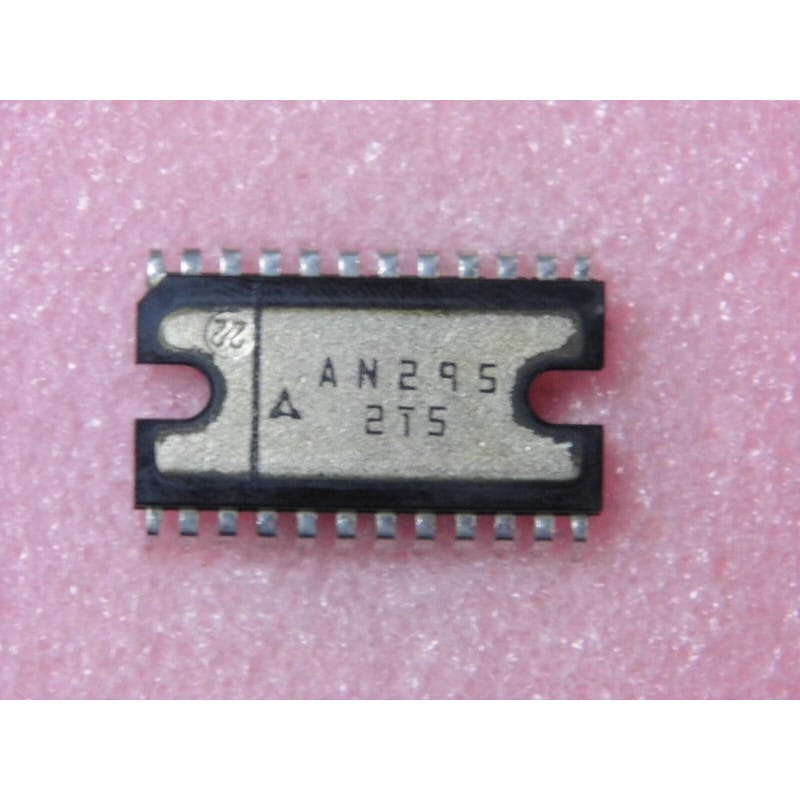

Le AN295 (souvent écrit ci AN 295 ou ic AN295) est un circuit intégré bipolaire spécialisé dans le traitement du signal de déflexion pour téléviseurs (TV Deflection Signal Processing Circuit), fabriqué historiquement par Mitsubishi Electric.
Ce composant de l'ère de la télévision analogique classique est conçu pour gérer et synchroniser les fonctions de balayage (déflexion horizontale et/ou verticale) sur les châssis vidéo. Il intègre les étages de mise en forme et de contrôle nécessaires pour piloter les circuits de puissance du tube cathodique (CRT). Il est logé dans un boîtier plastique double en ligne traversant à 24 broches de type DIP-24.
Fabricant : Mitsubishi Electric.
Fonction : Circuit de traitement du signal de déflexion TV (TV Deflection Signal Processor).
Boîtier : DIP-24 (Plastic Dual In-line Package à 24 broches traversantes).
Signification de la référence :
AN295 : Référence de base du circuit intégré analogique de déflexion de Mitsubishi.
Performances clés :
Synchronisation et balayage : Traitement des impulsions de synchronisation trame et ligne pour assurer la stabilité de l'image affichée sur le tube cathodique.
Intégration analogique dédiée : Regroupe de multiples fonctions de contrôle de géométrie et de centrage au sein d'un même boîtier DIP.
Repérage & Broches Clés (Boîtier DIP-24) :
Repérage : L'encoche en demi-cercle ou le point gravé sur l'extrémité du boîtier indique la position de la broche 1.
Environnement haute tension / sécurité : Ce circuit étant directement lié aux étages de balayage, manipuler la carte avec précaution lors des mesures en raison des tensions présentes sur le châssis TV.
Diagnostic Express (Problèmes de géométrie ou perte de synchronisation de l'image) :
Symptômes Courants en Atelier :
Image repliée sur elle-même, perte totale de balayage vertical/horizontal (ligne blanche horizontale ou verticale au milieu de l'écran) ou instabilité de l'image : Défaillance interne du circuit Mitsubishi, condensateurs de liaison adjacents séchés, ou défaut sur l'alimentation dédiée.
Chauffe anormale du boîtier : Court-circuit interne sur le rail d'alimentation principal.
Mesures sous tension (au multimètre / oscilloscope) :
Contrôle de l'alimentation : S'assurer de la présence et de la stabilité des tensions d'alimentation continues sur les broches spécifiques du circuit.
Vérification des signaux : Observer à l'oscilloscope la présence des signaux de commande en sortie vers les étages de puissance de déflexion et la propreté des signaux de synchronisation en entrée.
Recommandations de Montage :
Support adapté : L'utilisation d'un support tulipe à 24 broches est vivement conseillée lors du remplacement de ce composant ancien pour protéger le circuit imprimé des contraintes thermiques du fer à souder.
Précautions ESD : Manipuler ce circuit intégré en respectant les règles fondamentales contre les décharges électrostatiques.
